Tiang High Mast 20-25-30 Meter | Tiang Lampu Sorot 9-12-15 Meter | Tiang Lampu Lapangan Sepakbola 35-40-45 Meter

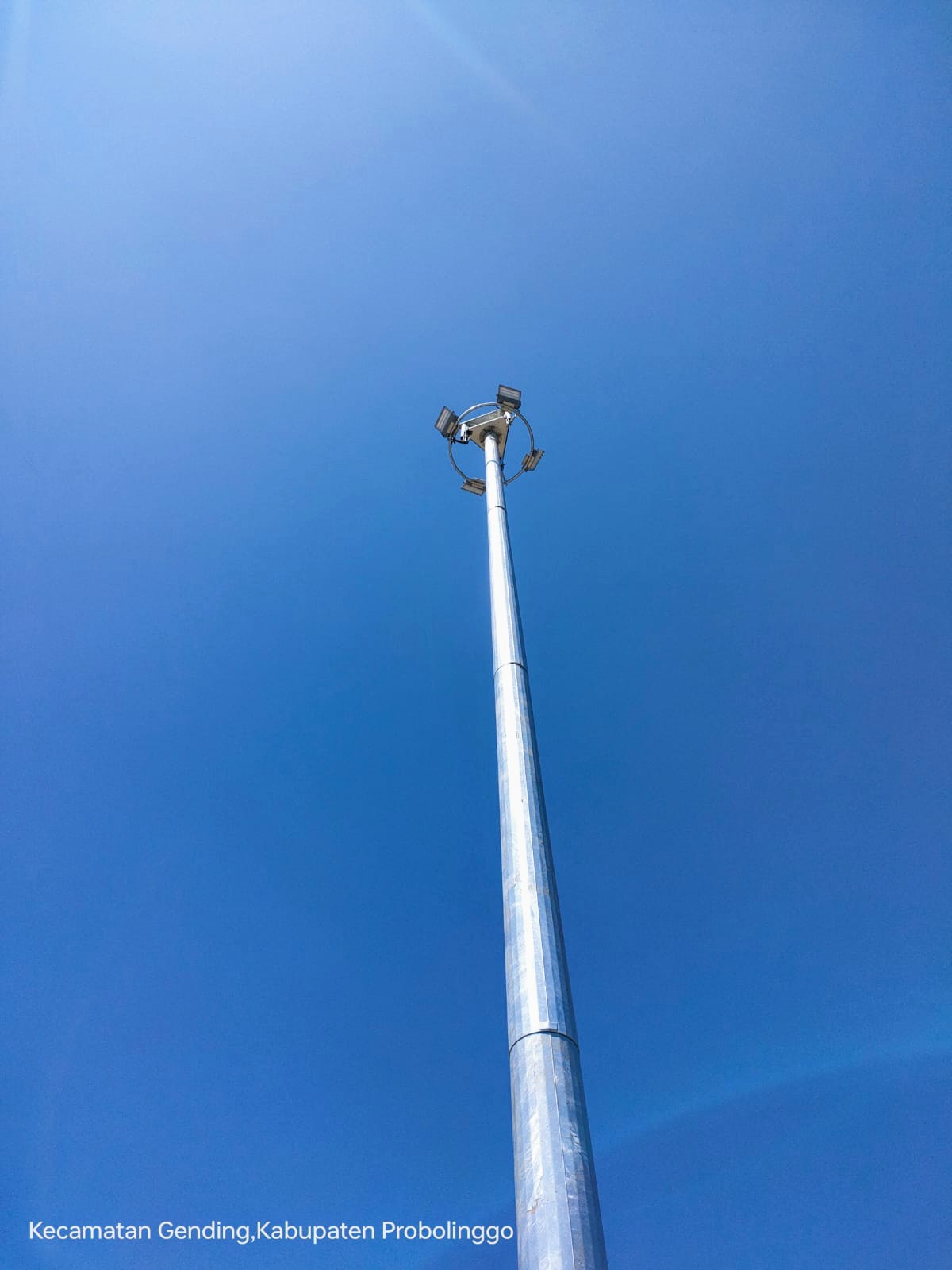

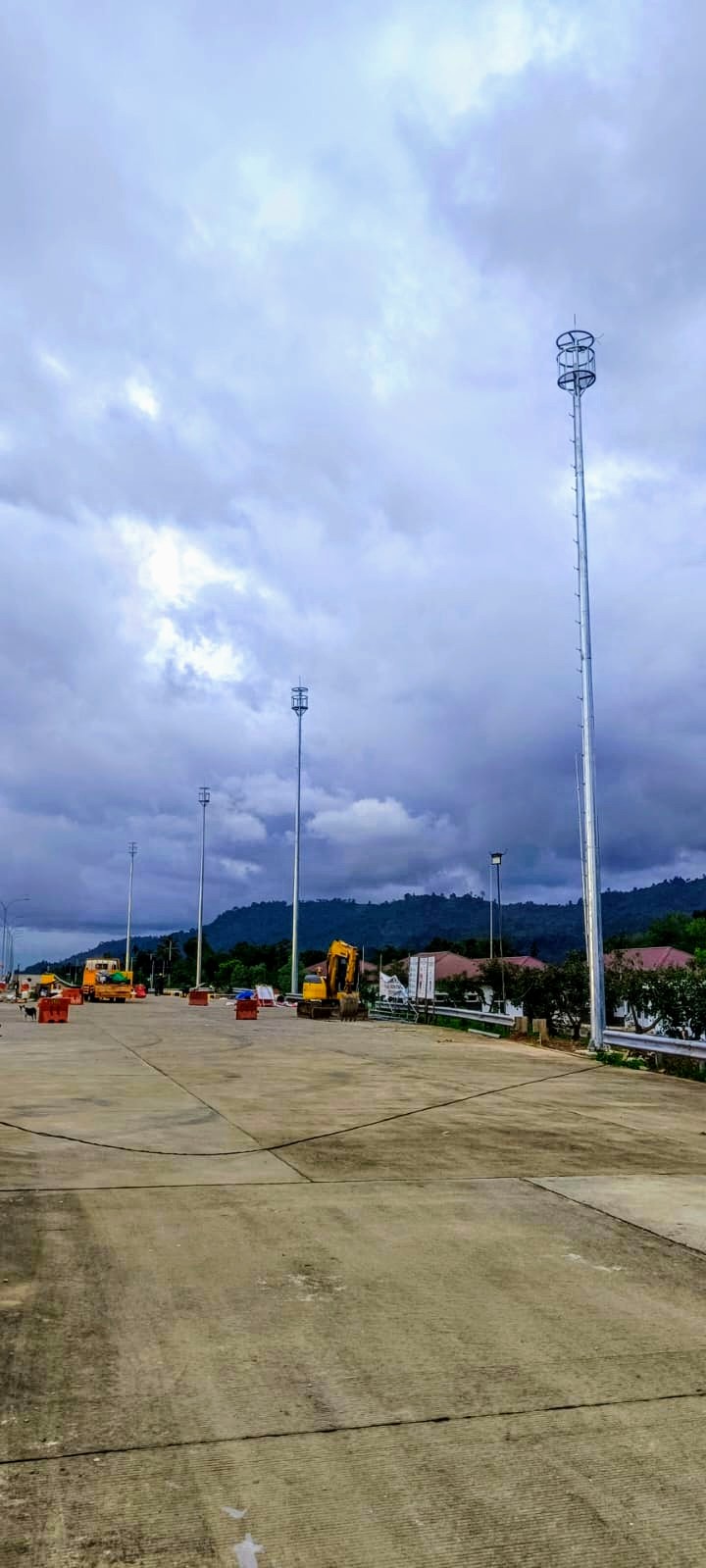

Tiang high mast adalah tiang lampu sorot tinggi 15 – 50 meter yang menopang rangkaian lampu sorot (floodlight). Tiang lampu high mast lazim digunakan untuk menerangi area luas yang memerlukan pencahayaan masif pada lokasi infrastruktur jalan maupun publik seperti: persimpangan jalan (interchange/road junction), gerbang tol (toll gate), apron bandara, dermaga petikemas pelabuhan, kawasan industri, stadion sepakbola dan sarana lapangan olahraga lainnya, area outdoor pada tempat rekreasi, pusat perbelanjaan, alun alun taman kota dan lapangan parkir.

Kami sebagai pabrik yang memproduksi tiang high mast dan tiang lampu sorot dengan spesifikasi ukuran standar Kementerian Pekerjaan Umum dan Kementerian Perhubungan. Silakan hubungi kami untuk daftar harga tiang high mast, tiang lampu sorot dan tiang lampu lapangan sepakbola saat ini.

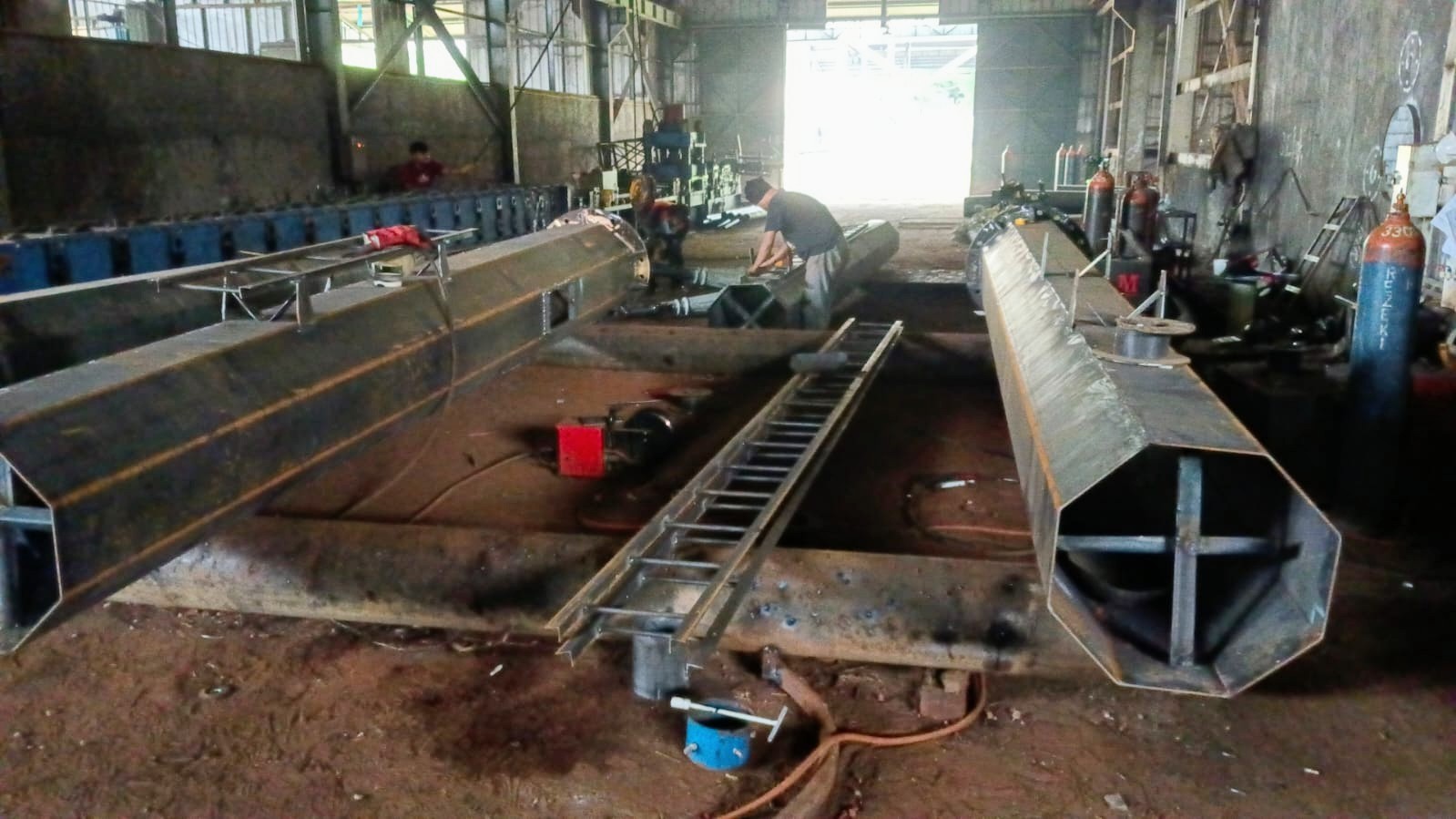

Tiang lampu high mast kami pabrikasi dengan mesin cnc computerized di dalam fasilitas alur produksi yang terintegrasi sehingga menjamin presisi kualitasnya.

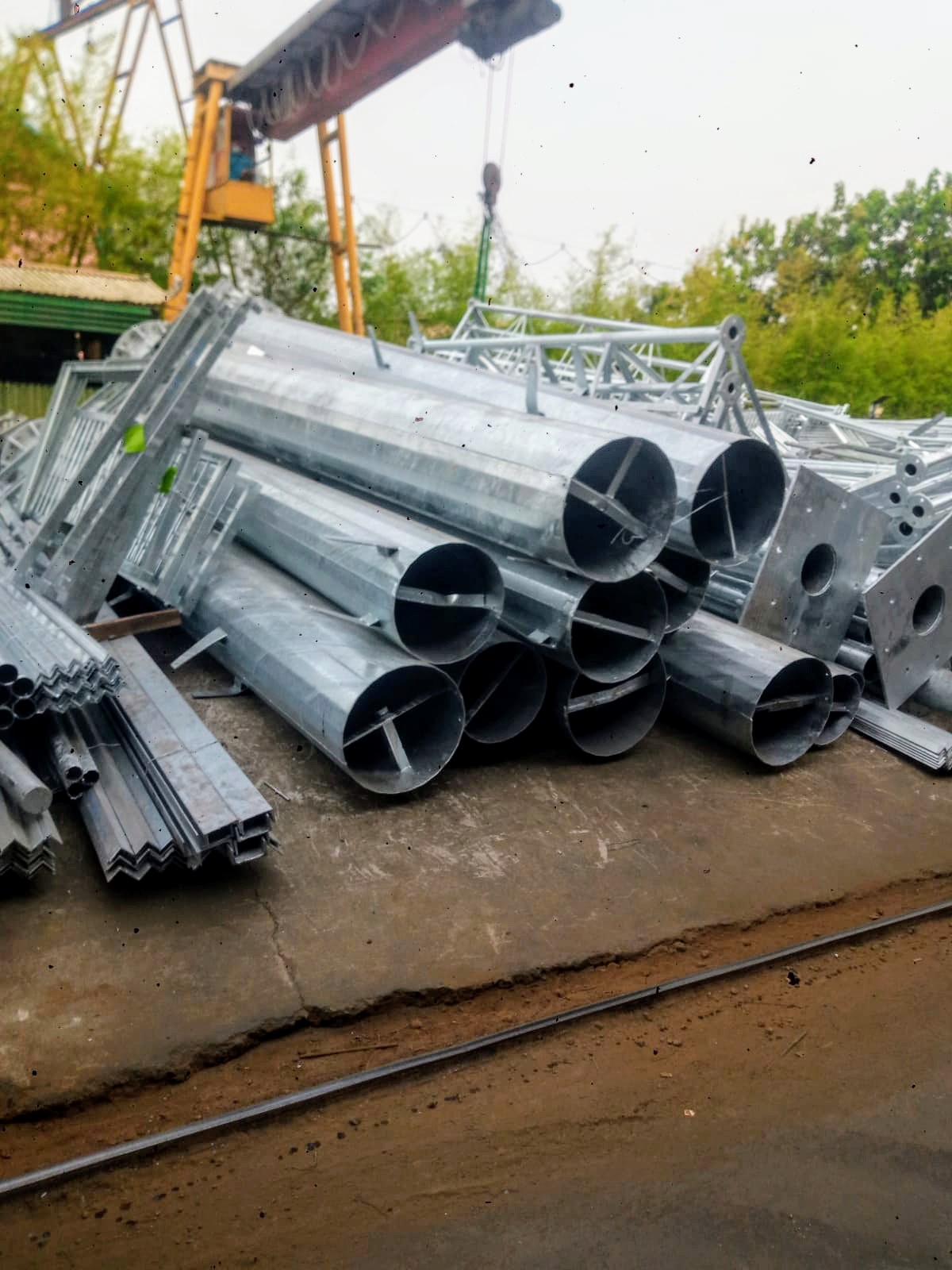

Produk tiang high mast, tiang lampu sorot dan tiang lampu lapangan sepakbola atau tower lampu stadion dilapis seng untuk anti karat/korosi dengan metode galvanisasi celupan panas atau Hot Dip Galvanize (HDG) menurut standar ASTM A-123 dengan tebal lapisan galvanis 85 – 95 mikron untuk tebal plat baja 4,5 – 8,0 mm yang mampu bertahan terhadap korosi sampai 20 – 30 tahun.

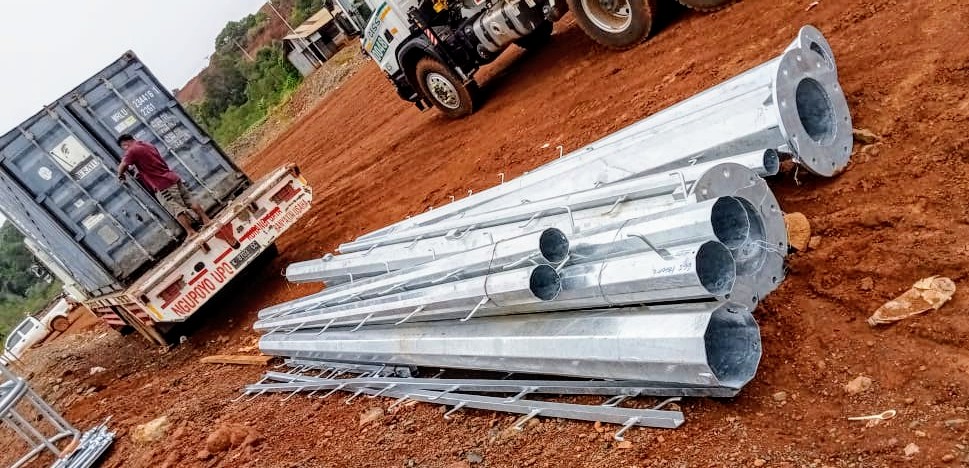

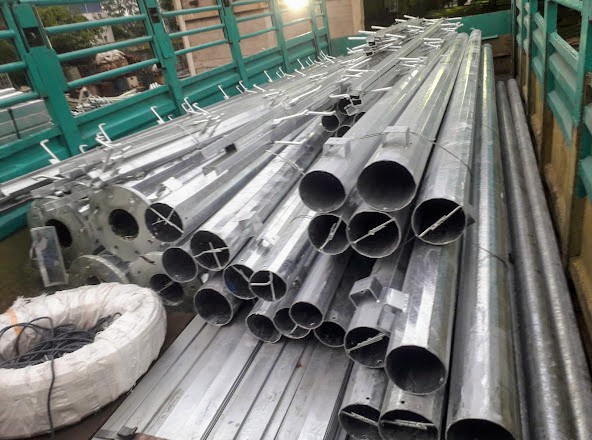

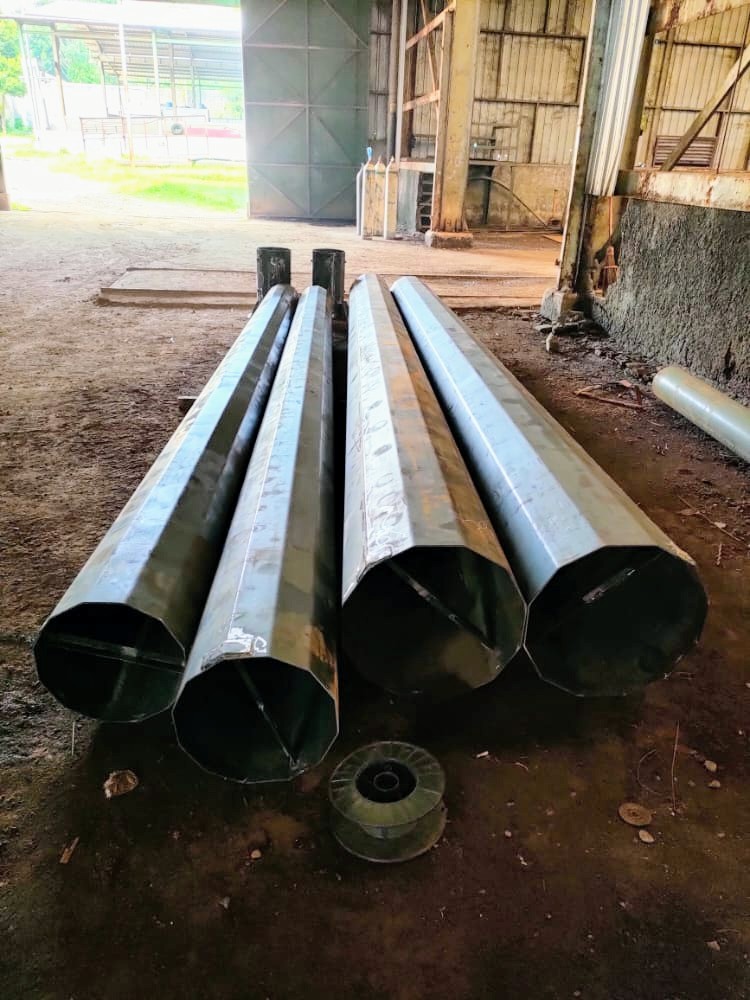

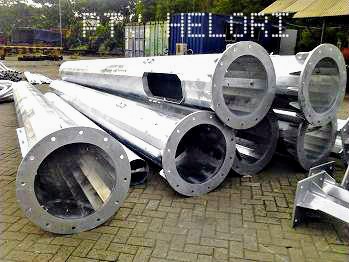

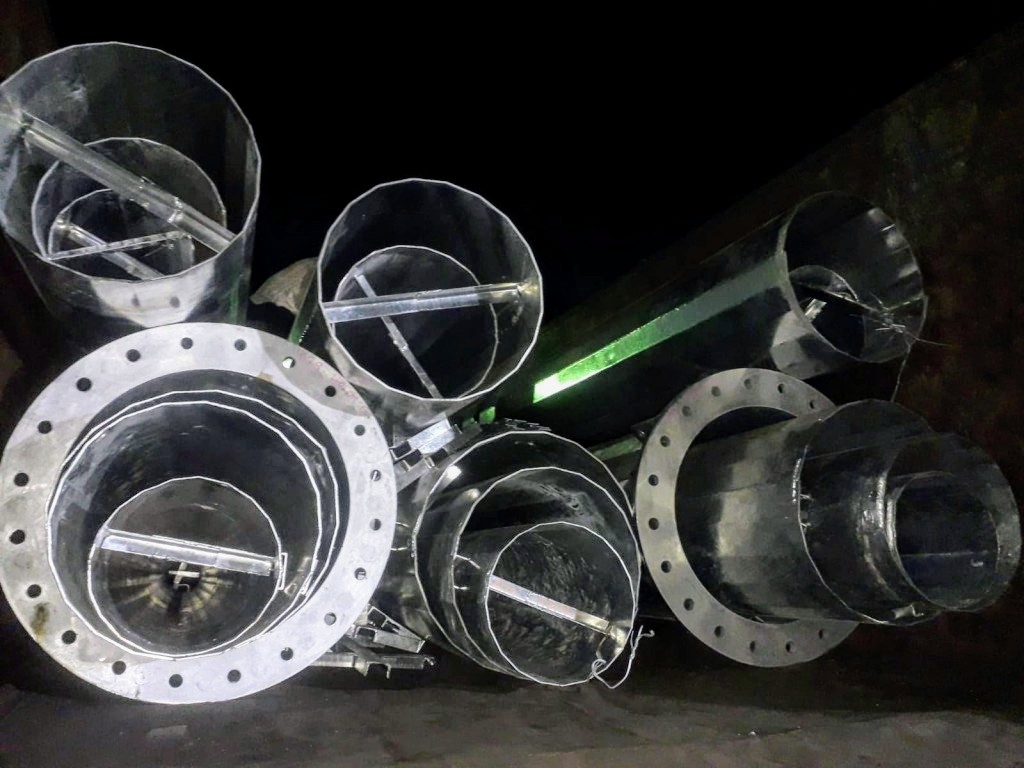

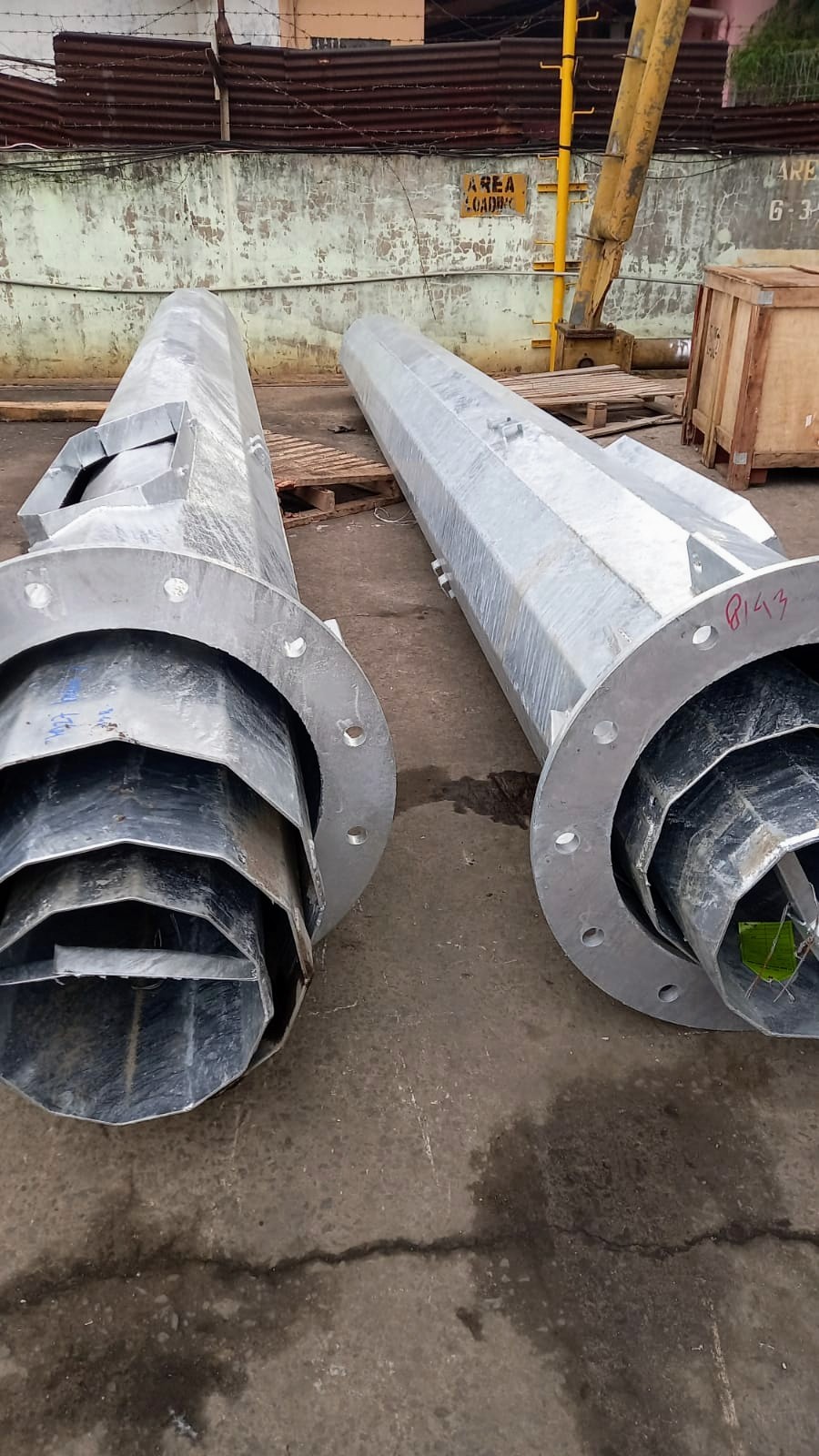

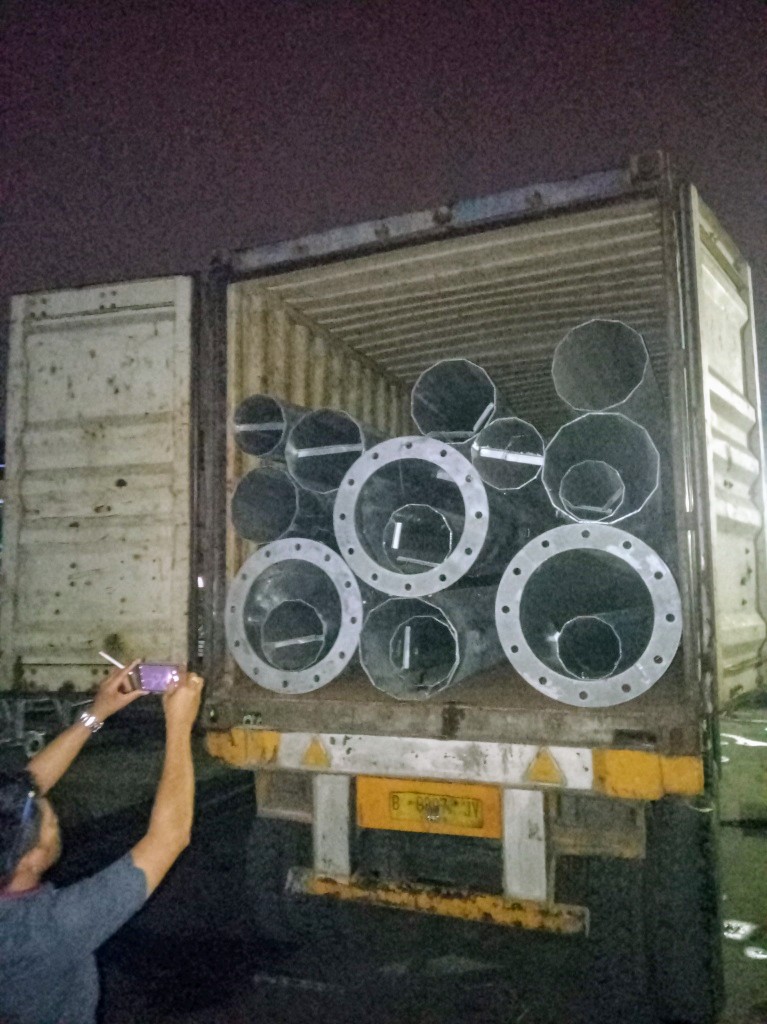

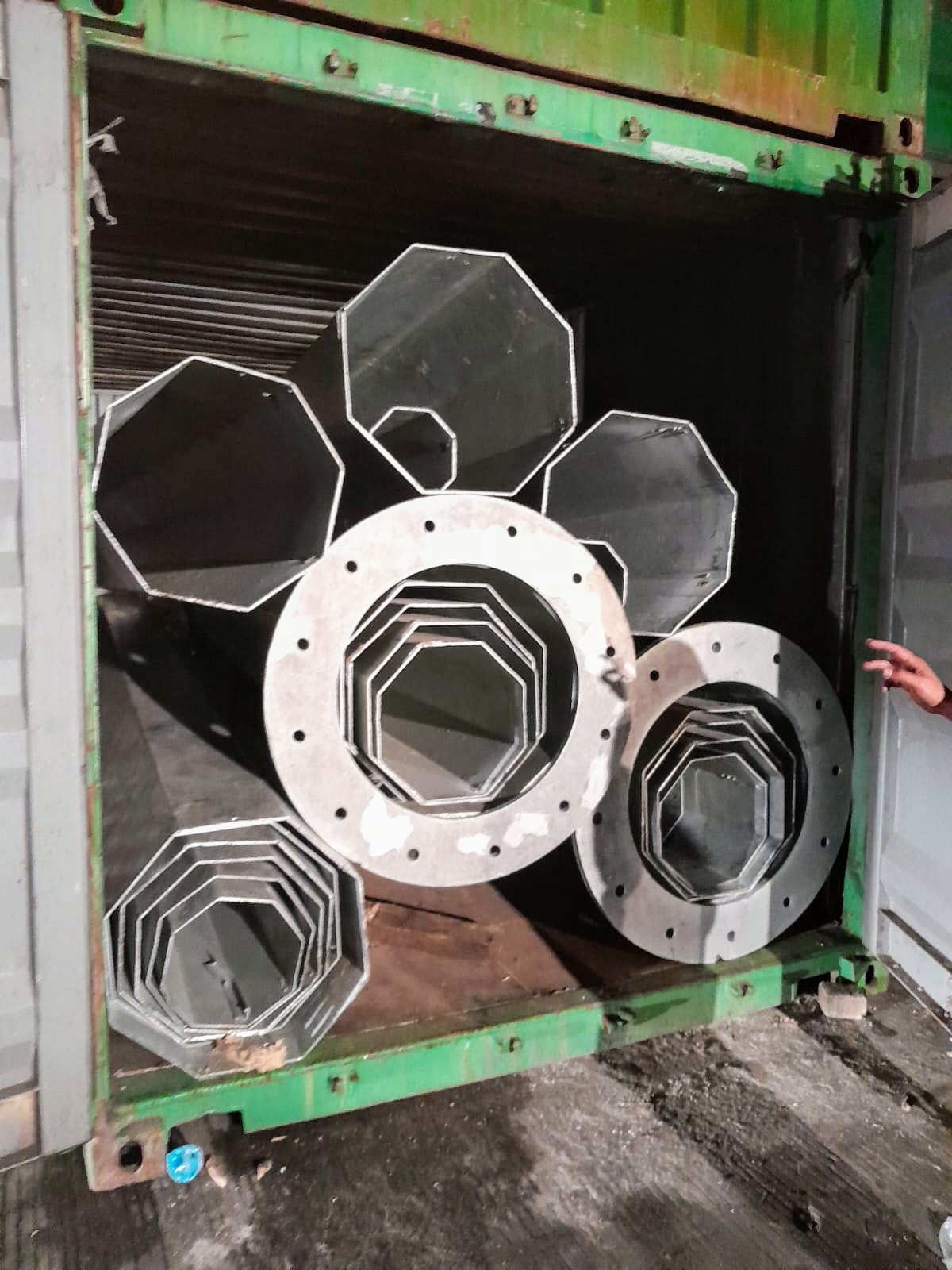

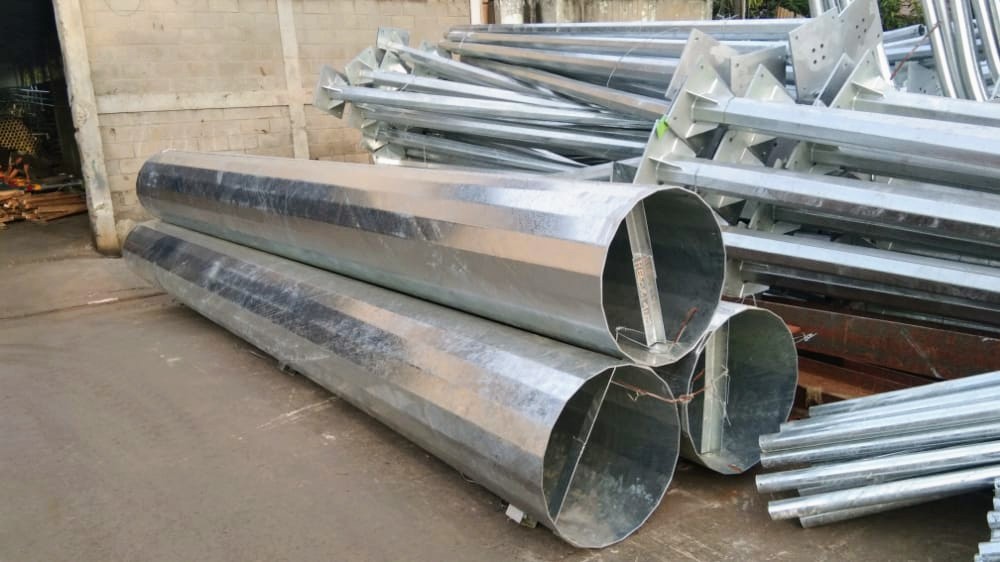

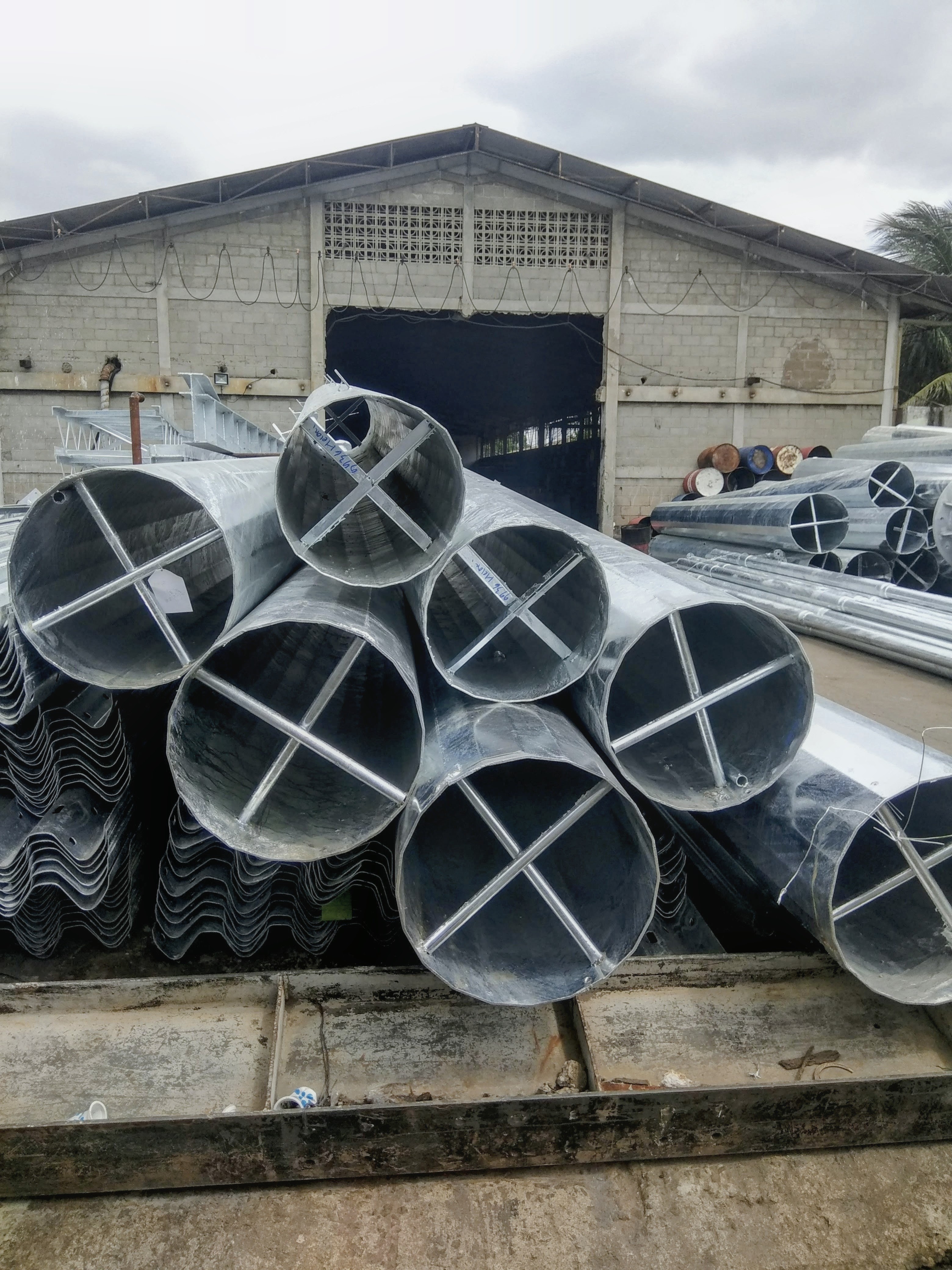

Kami menawarkan tiang high mast dan tiang lampu sorot lapangan bola yang dibuat dari plat baja lembaran yang diproses bending (proses tekuk plat) sehingga memiliki penampang badan tiang berbentuk poligonal berbagai segi tergantung pada besar diameternya, yang didesain semakin melancip ke atas (taper pole) untuk menunjang kekokohkan strukturnya dari beban yang ditopang dan terpaan angin. Tiang high mast melalui proses pelapisan hot dip galvanize (lapisan anti korosi jangka panjang dapat bertahan 20 tahun), sehingga dapat bertahan bahkan dalam kondisi cuaca yang paling ekstrem. Kelebihan lainnya adalah tiang high mast terbagi dalam segmentasi/bagian dengan panjang maksimum 6,1 Meter atau 20 Feet sehingga memudahkan transportasi, mobilisasi dan perakitan di site proyek, dan jika dikirim dengan kontener 20 Feet, maka panjang segmen tiang high mast dibuat 5,8 Meter agar dapat dimuat.





A. Tipe Tiang High Mast:

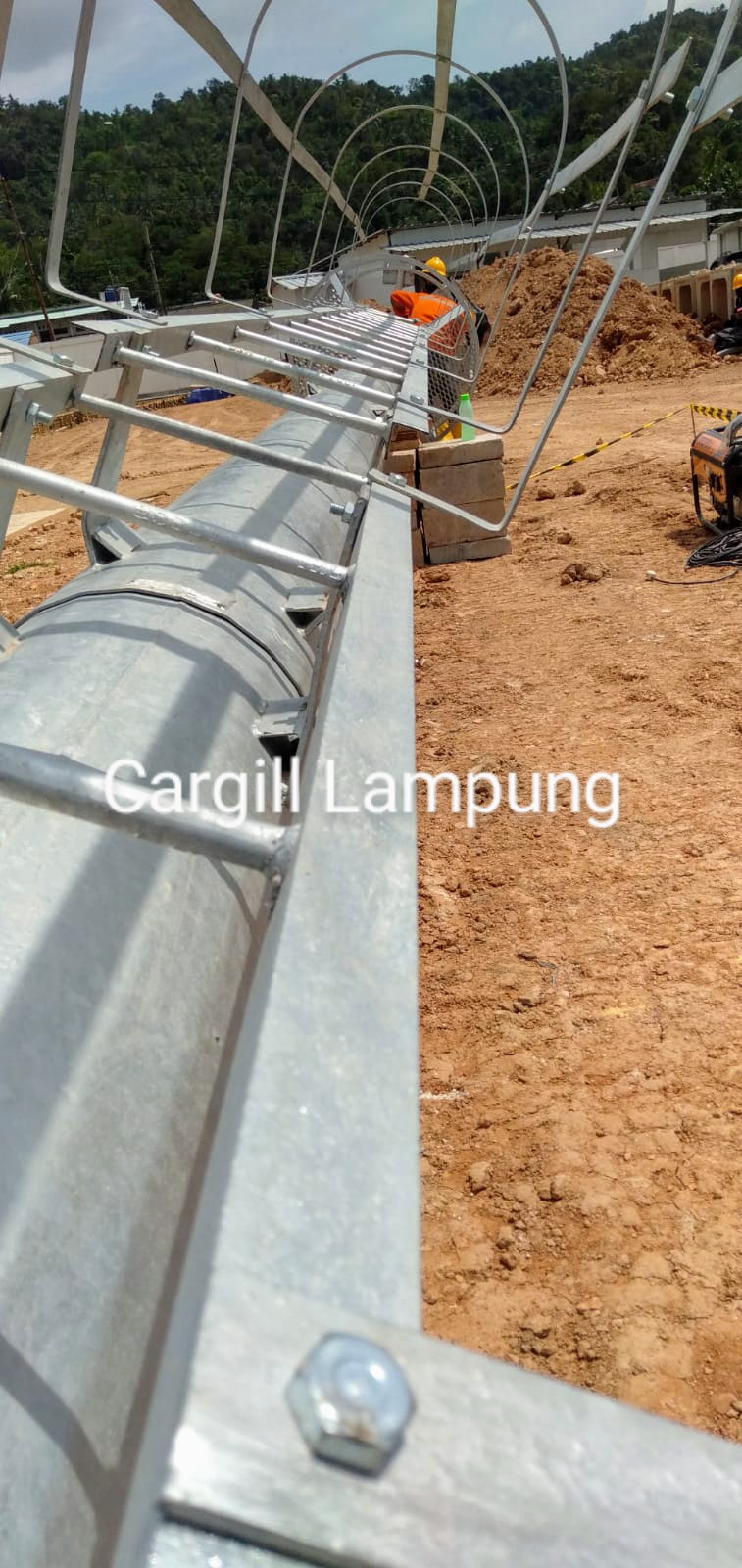

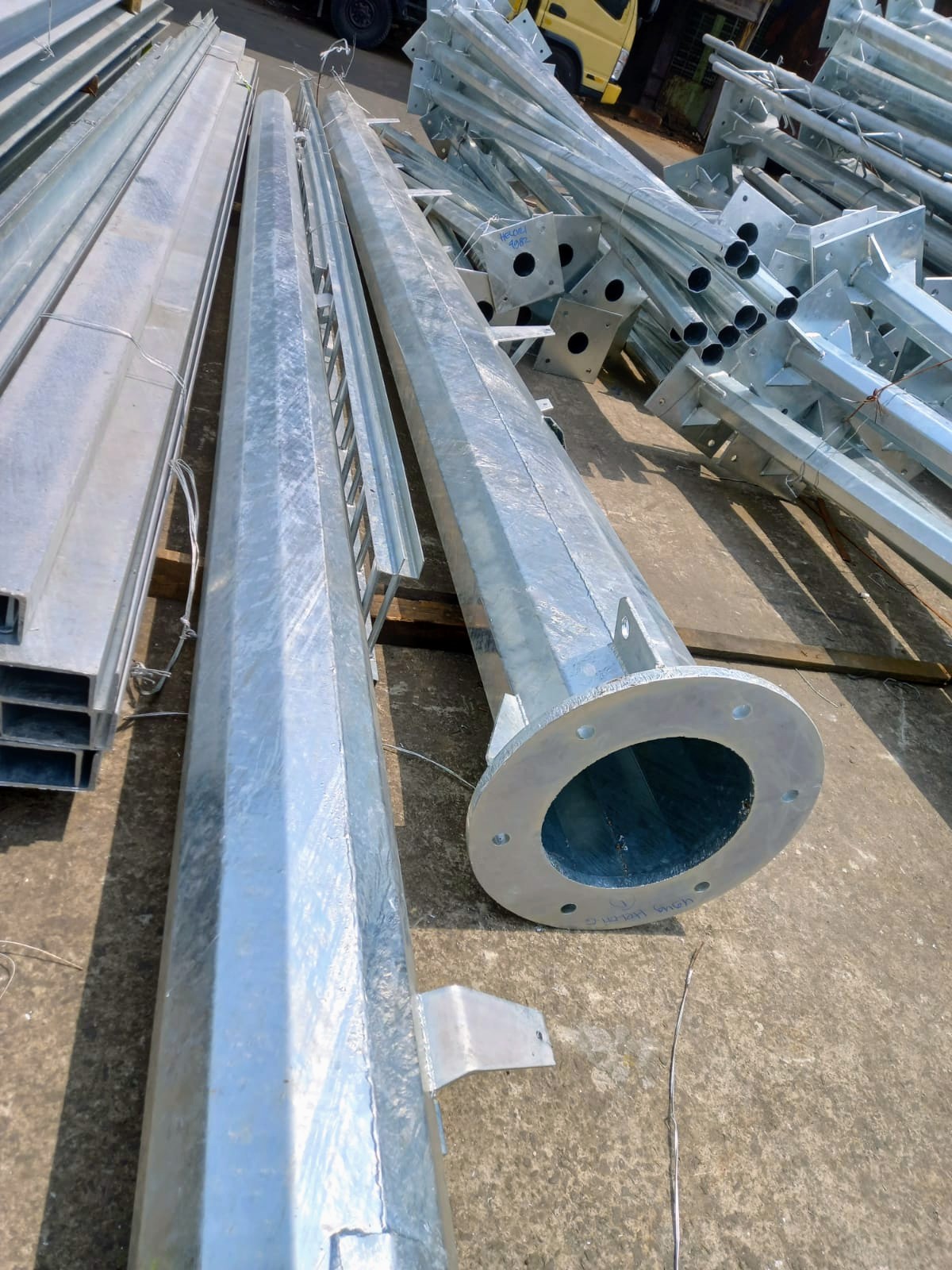

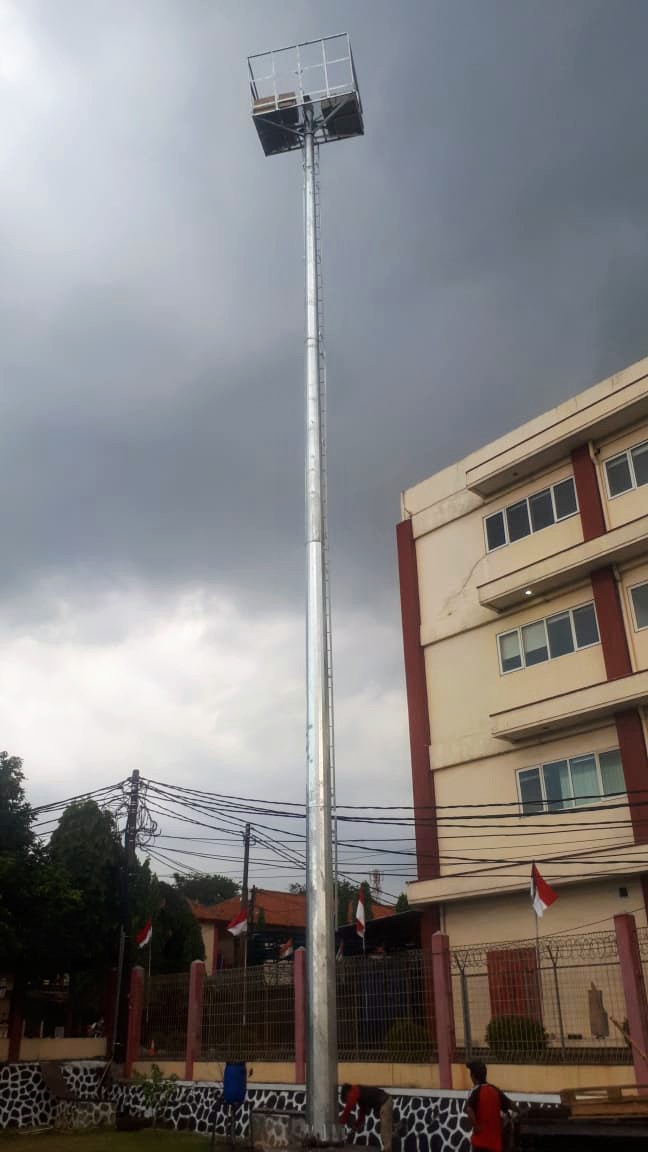

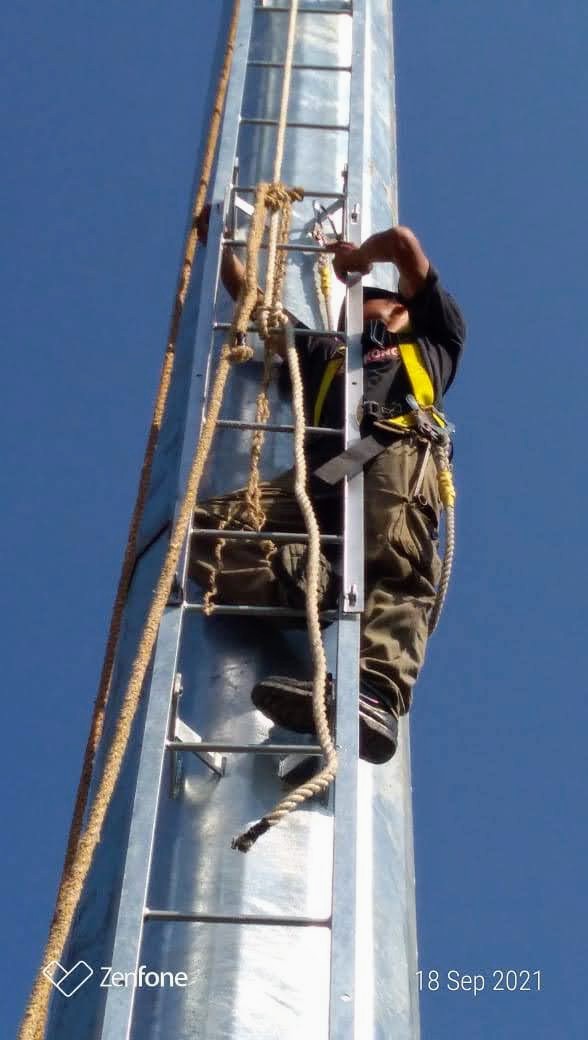

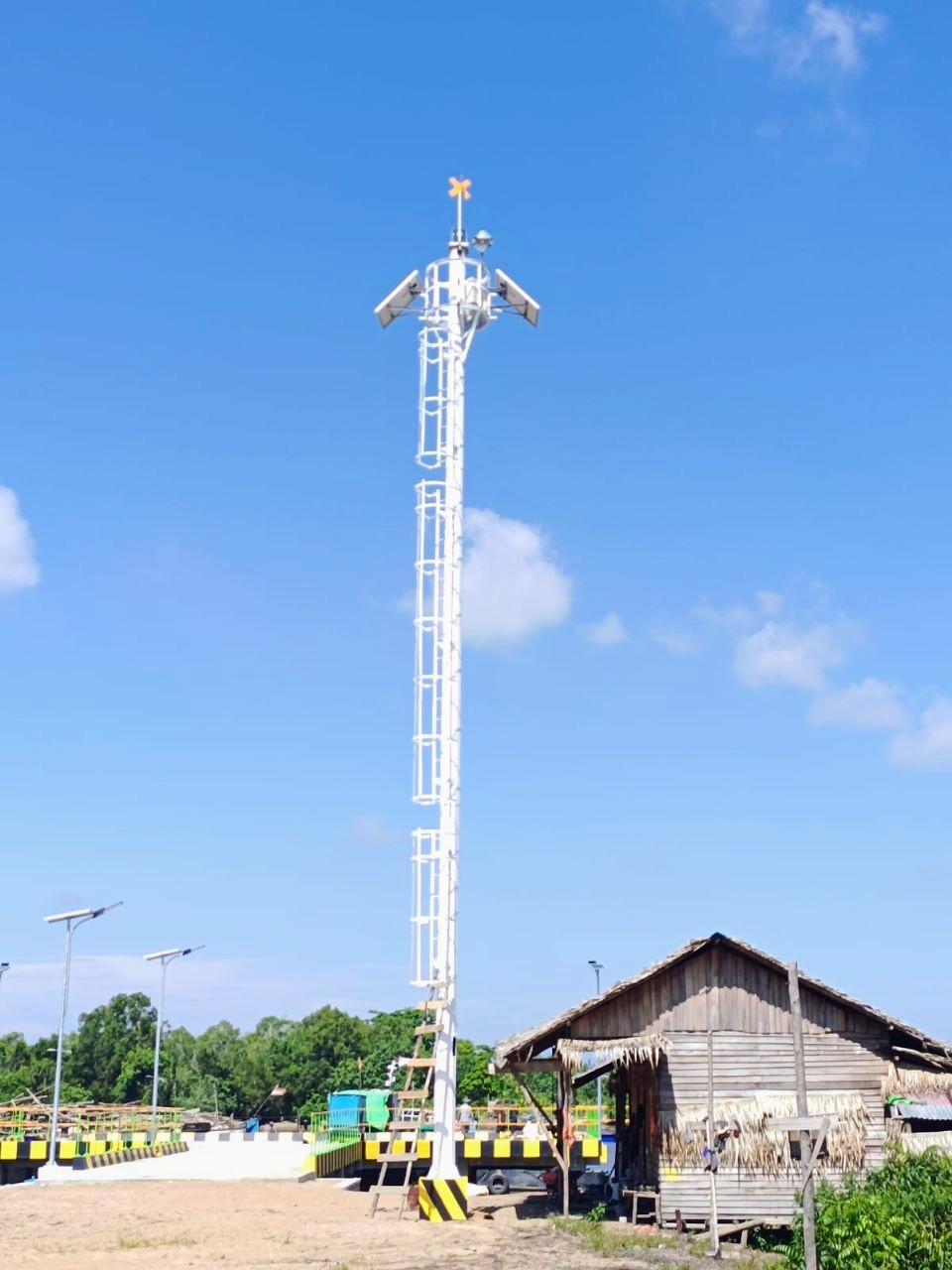

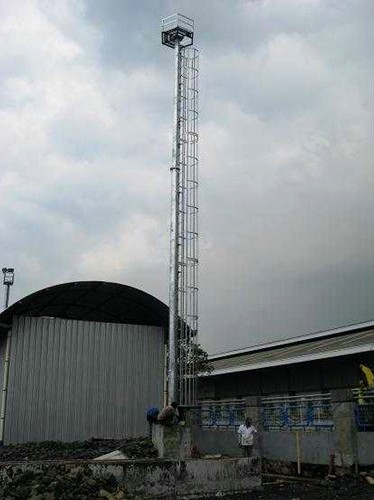

1. Tiang lampu high mast tipe manual atau dilengkapi dengan tangga panjatan untuk orang naik maintenance melakukan perawatan rutin maupun mengganti lampu yang sudah tidak menyala/rusak.

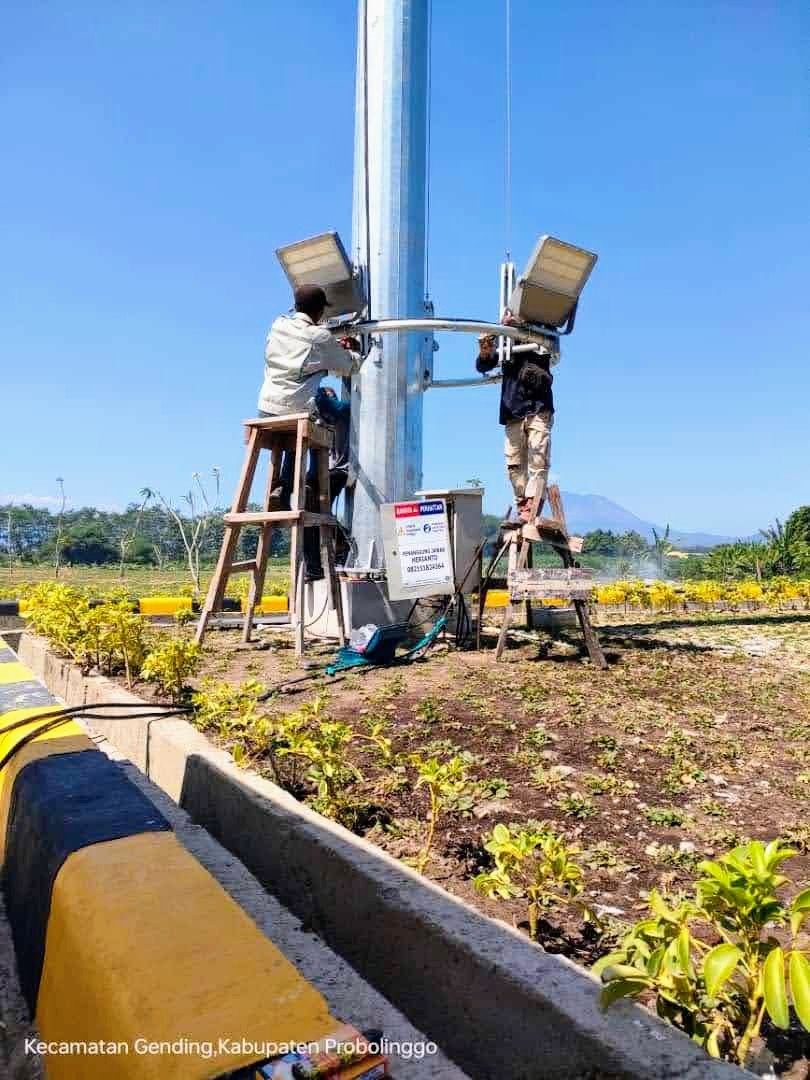

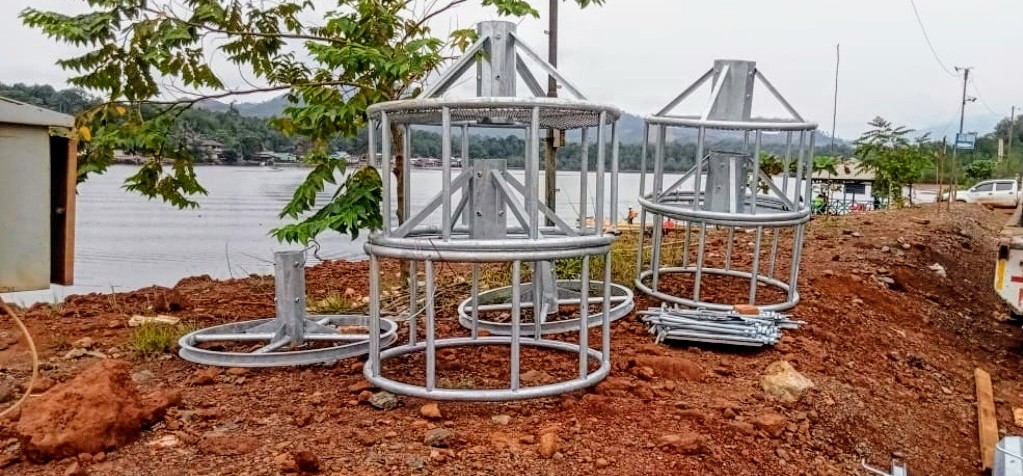

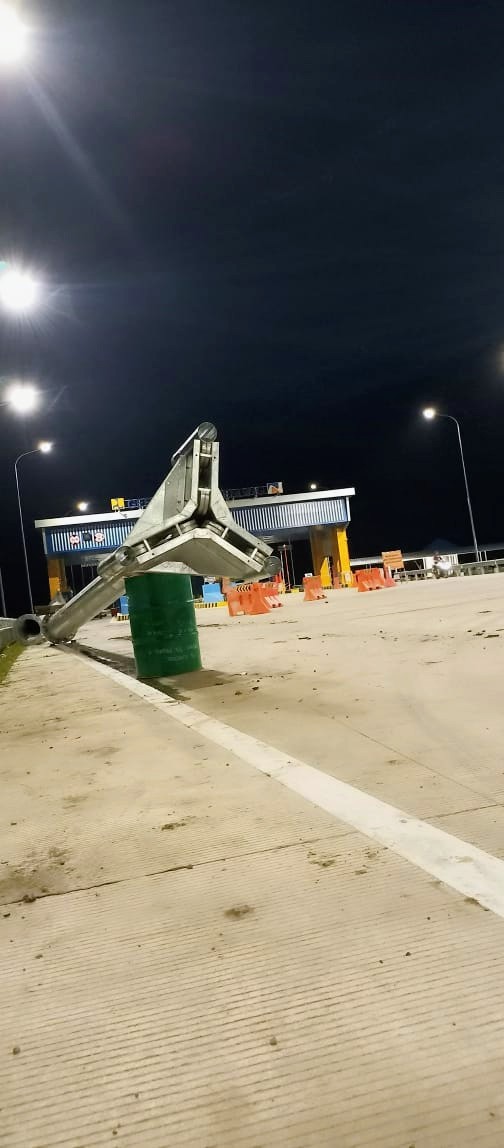

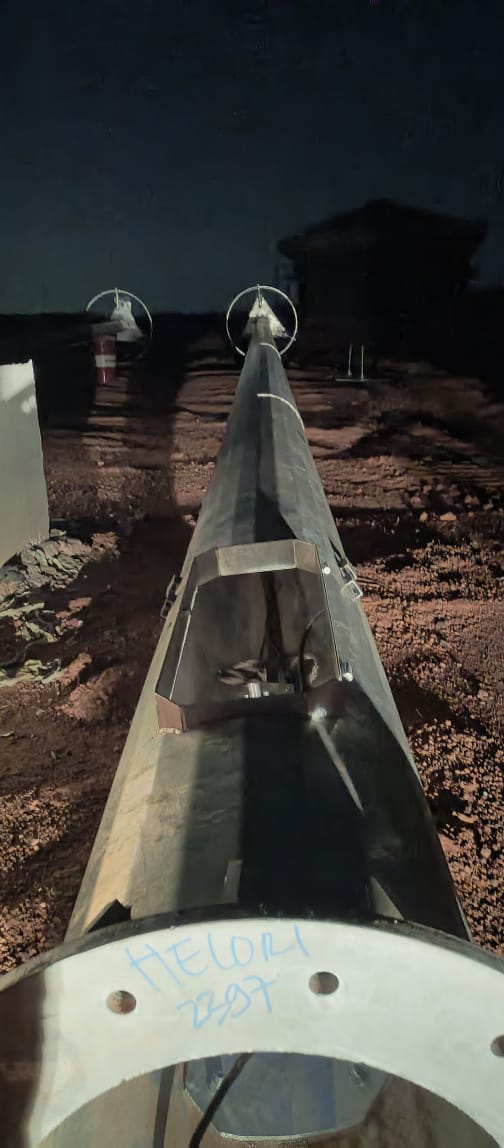

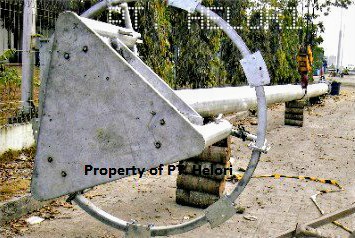

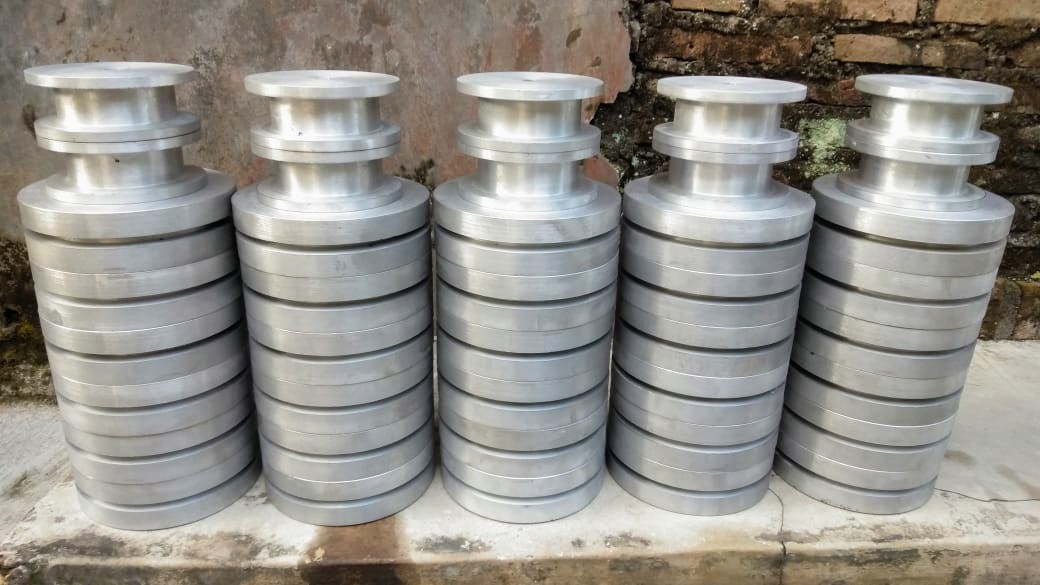

2. Tiang lampu high mast tipe automatic Lowering system atau tiang high mast motorized system. Bracket tempat lampu serta lampunya dapat dinaik-turunkan secara elektro mekanis yang dioperasikan pada saat perawatan dan penggantian lampu. Adapun total berat bracket lampu sebesar 140 kg dan gerakannya ditopang sebuah sistem reverse forward yang terdiri dari motor listrik 3 phase, kabel sling, pulley, reduction gear, switch, v belt, dan wire rope serta lubrikasi. Sistem ini bekerja dengan diaktifkannya switch akan menggerakan motor, v belt, reduction gear sehingga sling bergerak untuk menaik-turunkan bracket lampu dimana material pulley dan sling harus berbahan aluminium agar tidak berkarat dan menghindari macetnya gerakan mekanis saat dioperasikan. Kelancaran sistem tersebut diperlancar oleh sistem lubrikasi.

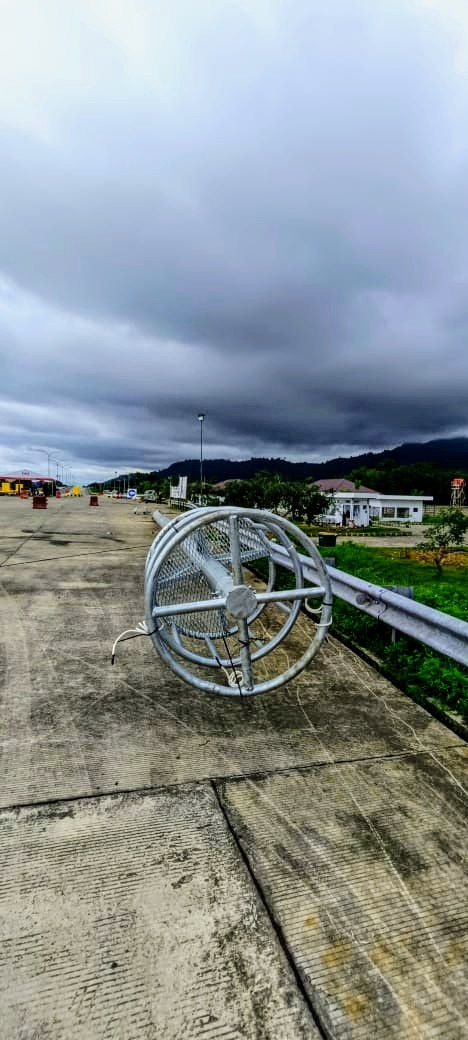

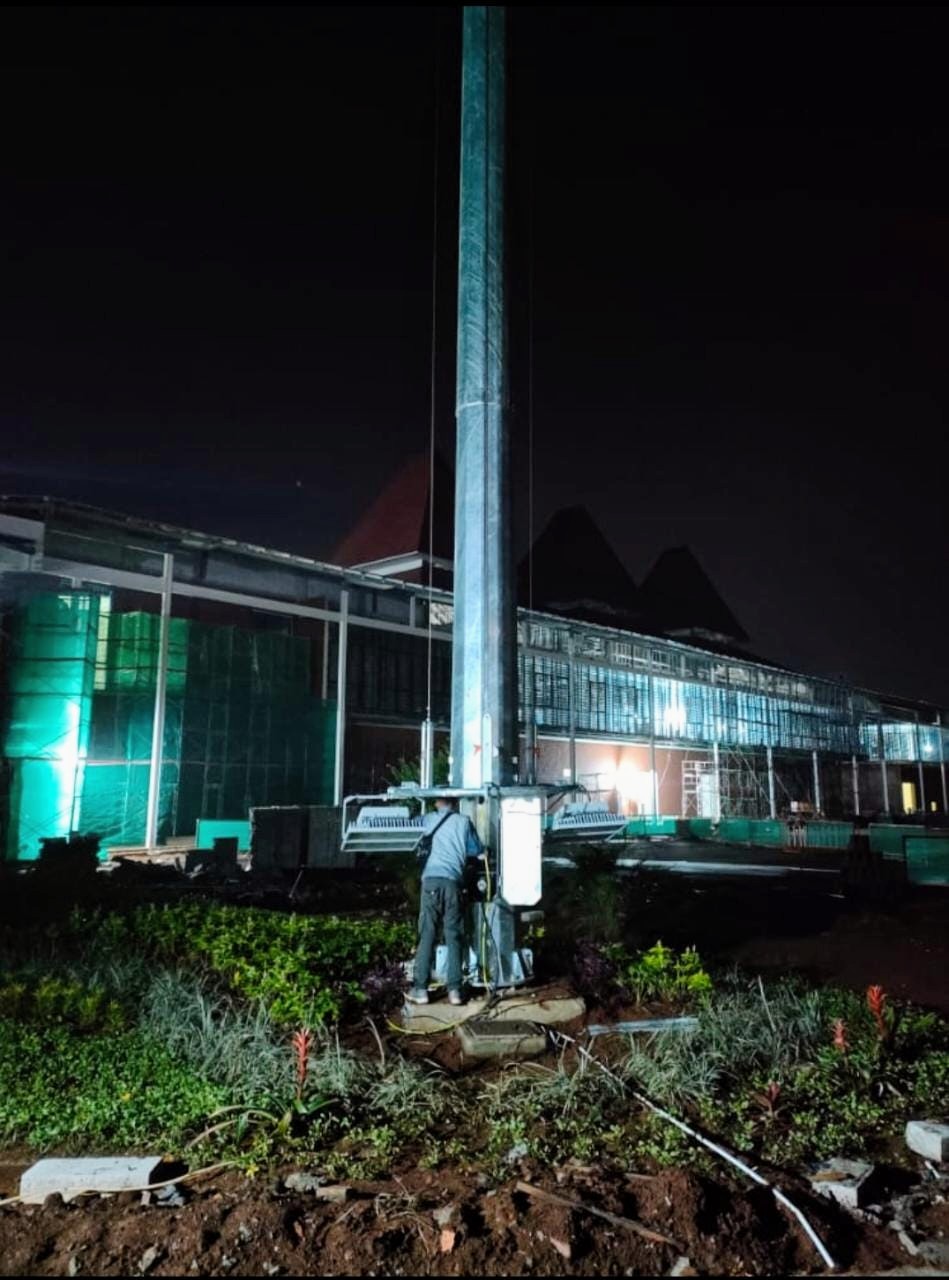

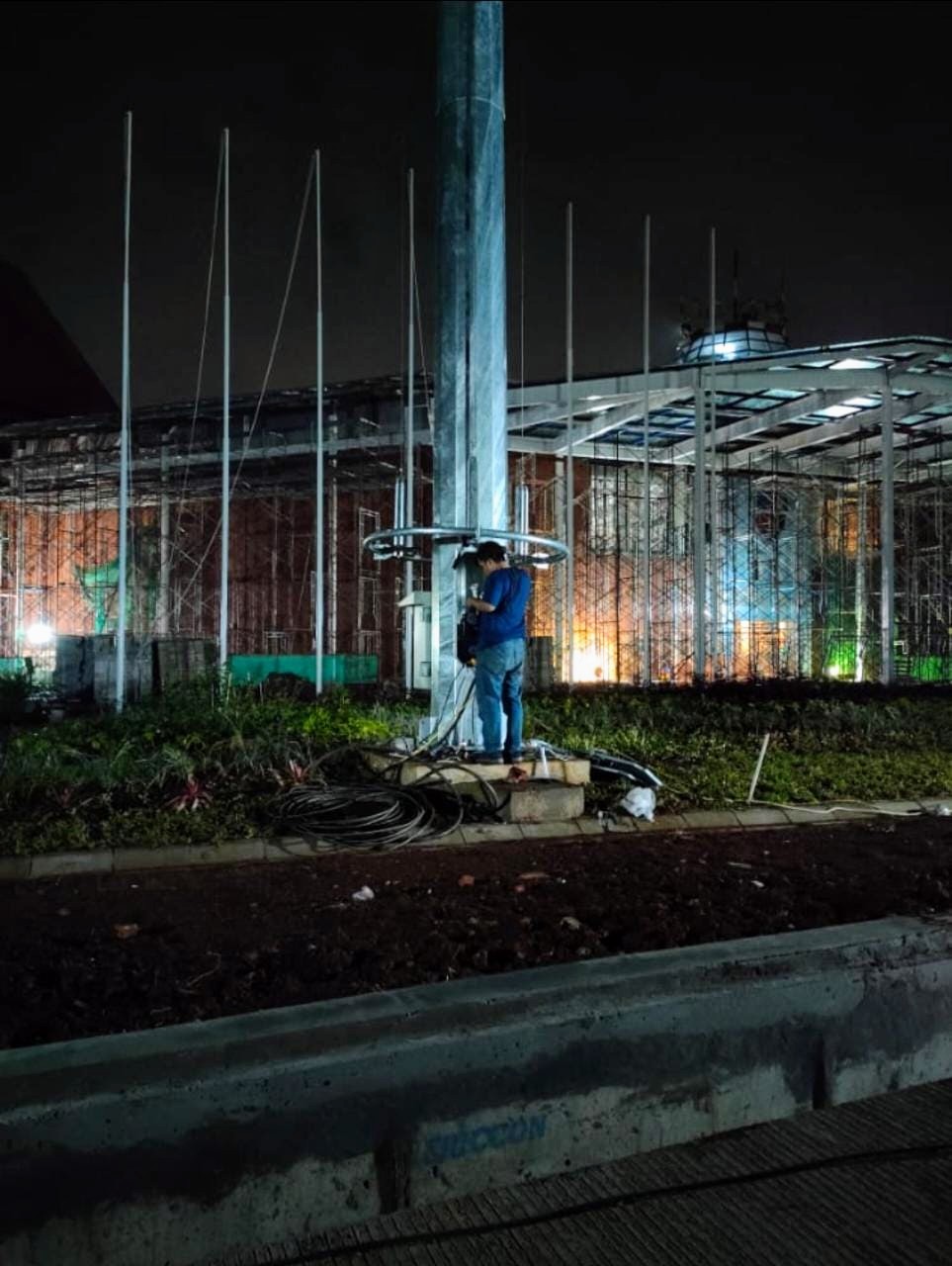

Desain Tiang high mast tipe ini mengutamakan perlindungan keselamatan saat pemeliharaan dan durabilitasnya. Oleh sebab diaplikasikannya sistem menaik-turunkan lampu secara otomatis (untuk pemeliharaan) atau diistilahkan automatic lowering System atau motorized system. Pemeliharaan sistem ini dilakukan dengan menurunkan cincin/ring bracket lampu dari kepala tiang ke alas menggunakan winch dan motor ke tanah atau pada ketinggian yang dapat diakses dan ditempatkan di area untuk memudahkan akses tanpa mengganggu lalu lintas. Setelah tiang terpasang, lalu mekanisme menaikkan dan menurunkan braket lampu dapat digunakan berulang kali untuk pembersihan rutin dan pemeliharaan, sehingga dapat dipastikan bahwa semua bagian dari sistem akan tahan lama dan handal.

Tiang High Mast kami telah terverifikasi Tingkat Kandungan Dalam Negeri (TKDN) dengan Sertifikat TKDN Kemenperin No. 5565/SJ-IND.8/TKDN/7/2021. Link TKDN Tiang High Mast

Kualifikasi pabrik dan spesifikasi tiang high mast dan tiang lampu sorot produksi kami:

  1. ISO 9001:2015
  2. ISO 14001:2015
  3. ISO 45001:2018
  4. Sertifikat merk tiang high mast dan tiang lampu sorot dari kementerian hukum dan ham
  5. Sertifikat mill material plat baja dari pt krakatau steel
  6. Laporan pengujian tarik (tensile) plat baja dari laboratorium metalurgi
  7. Tingkat komponen dalam negeri (TKDN) tiang high mast dan tiang lampu sorot dari kementerian perindustrian
  8. Memiliki dokumen manual book metode instalasi tiang high mast dan tiang lampu sorot
  9. Tanda daftar badan usaha penyedia tiang lampu alat penerangan jalan dari kementerian perhubungan
  10. Izin usaha industri (IUI) pabrik tiang high mast dan tiang lampu sorot
  11. Nomor Induk Berusaha (NIB) pabrik tiang high mast dan tiang lampu sorot

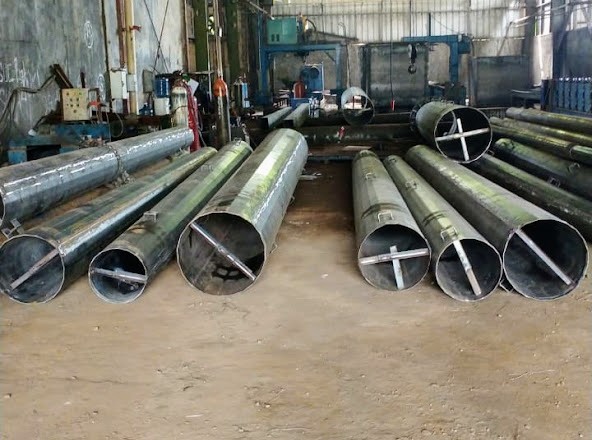

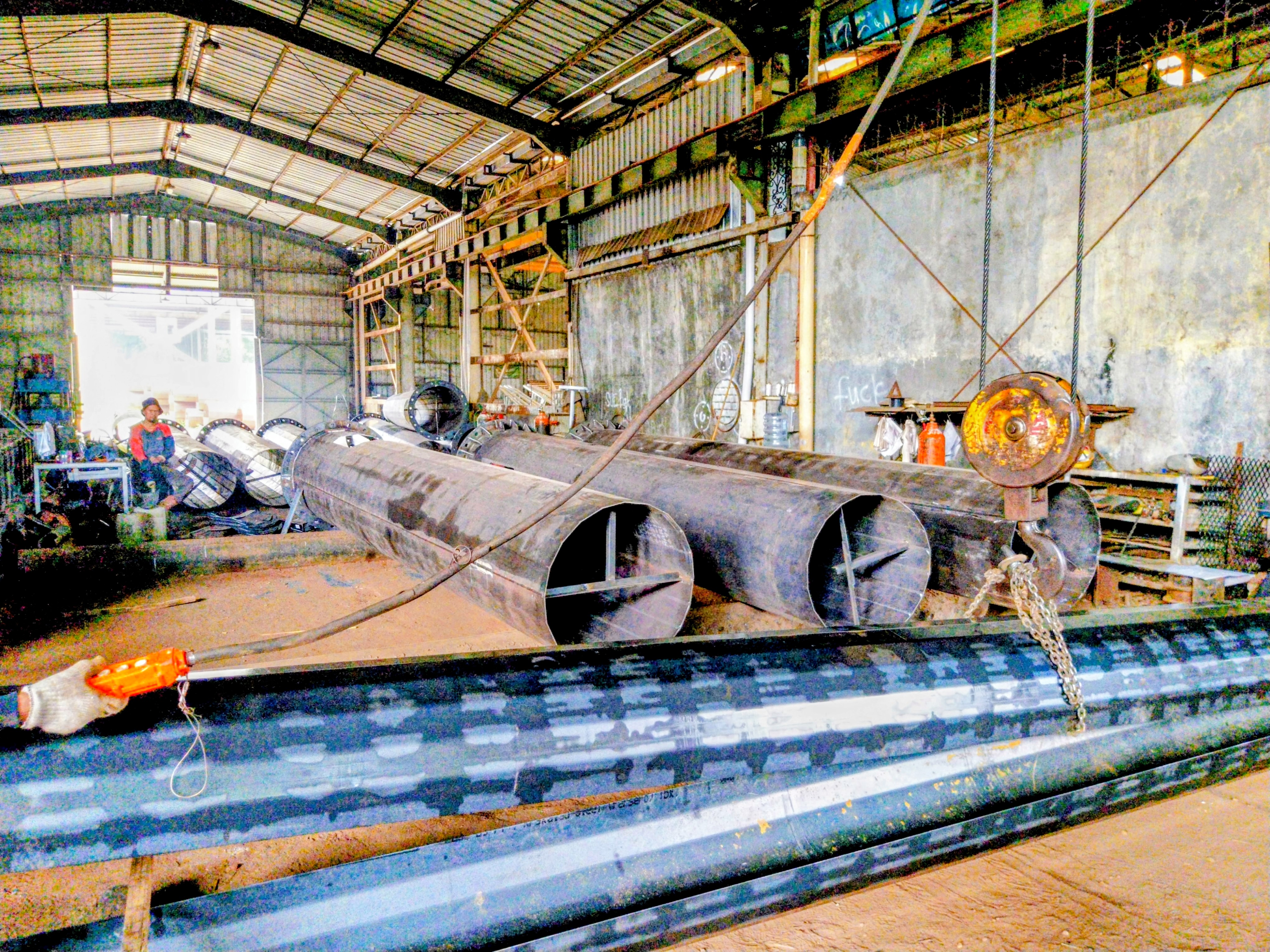

  12. Pengelasan longitudinal segmen tiang high mast dan tiang lampu sorot menggunakan mesin las automatik line (dibuktikan saat kunjungan pabrikan)
  13. Sertifikat hot dip galvanize (diberikan setelah tiang high mast dan tiang lampu sorot selesai diproses hot dip galvanize)

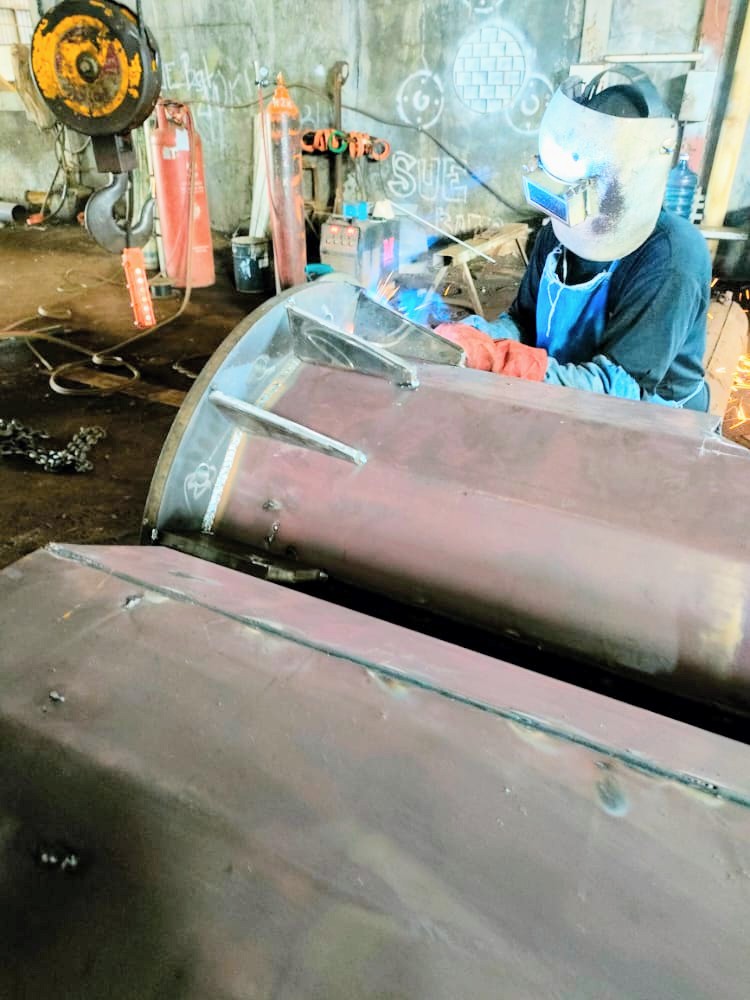

Video proses las longitudinal segmen tiang high mast menggunakan mesin las saw autoline menghasilkan garis las yang lurus, penetrasi dalam dan padat serta bersih (tidak ada kerak seperti las manual saw/co dan smaw/stik)



B. Metode Instalasi Tiang High Mast dan Tower Monopole

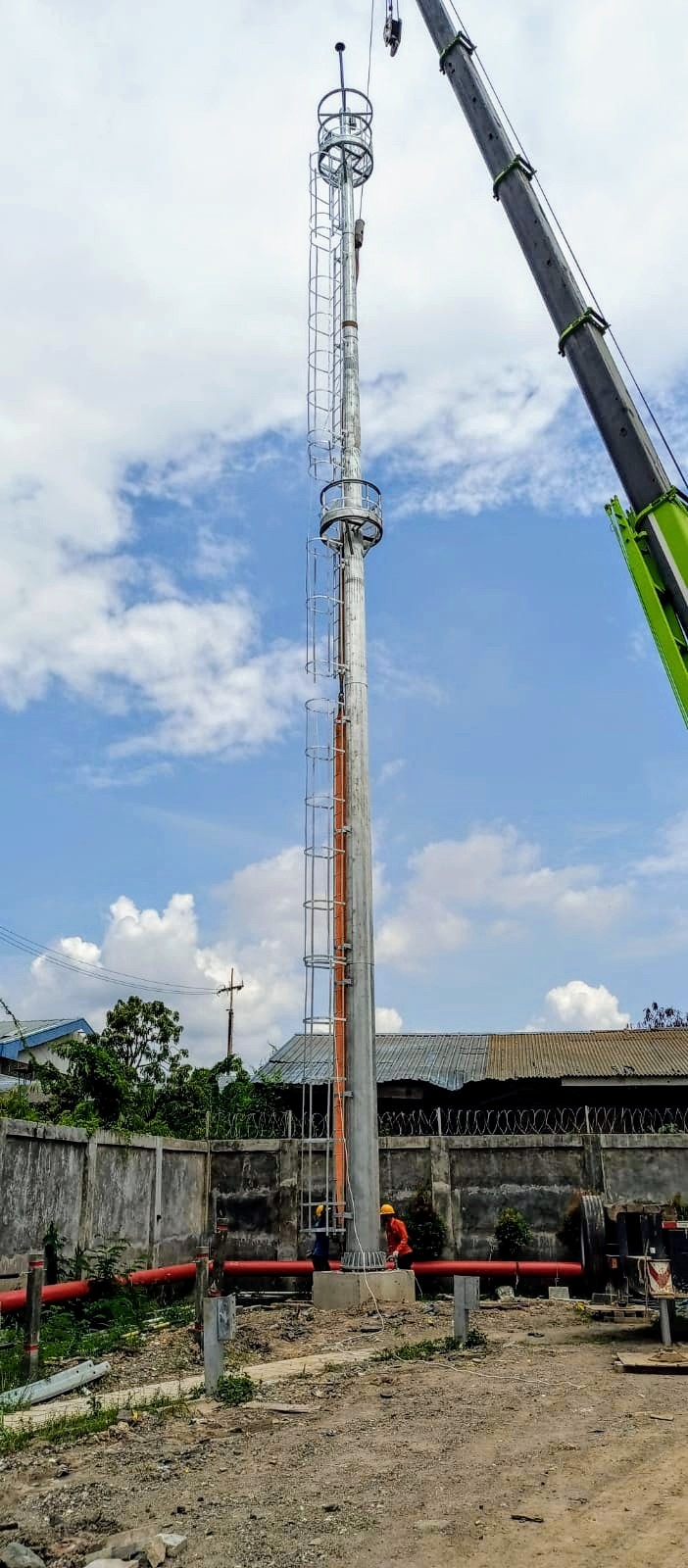

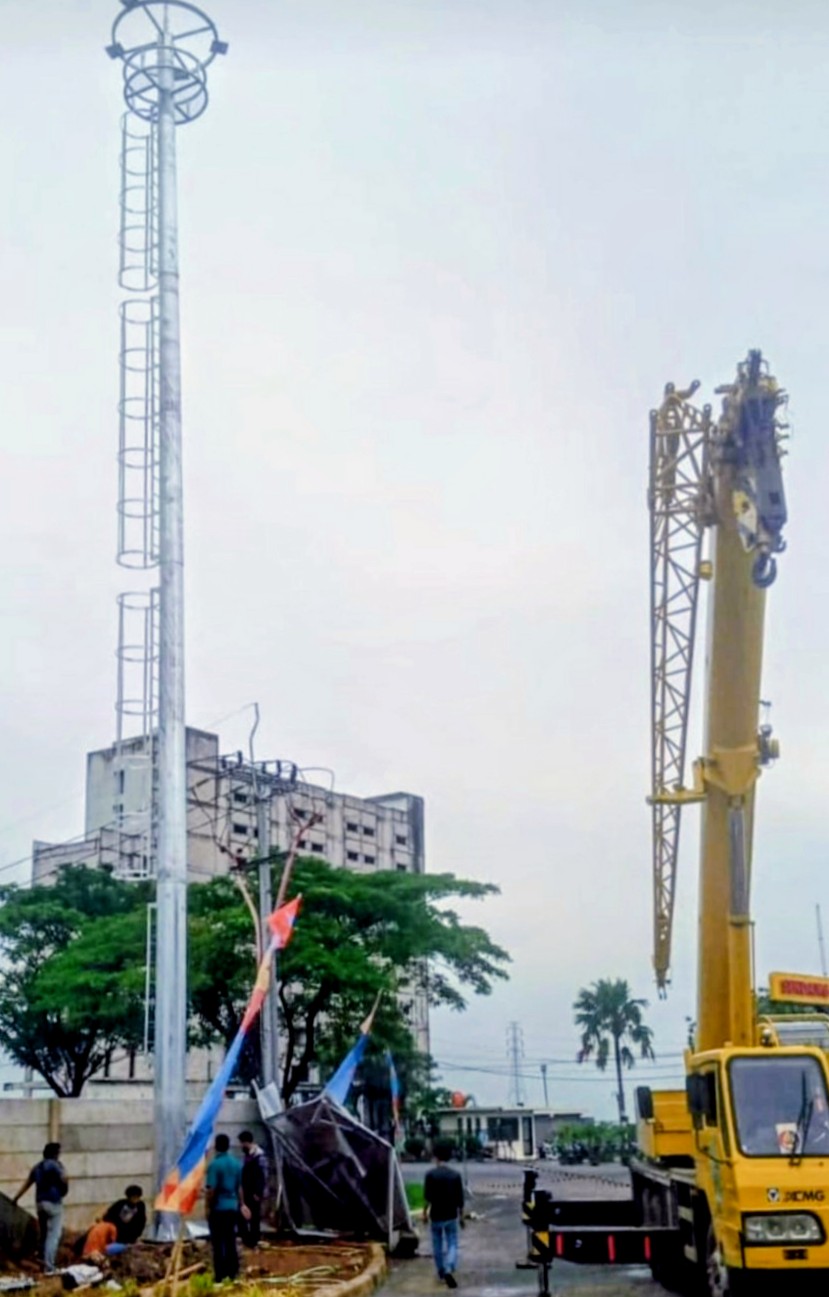

1. Menggunakan Crane

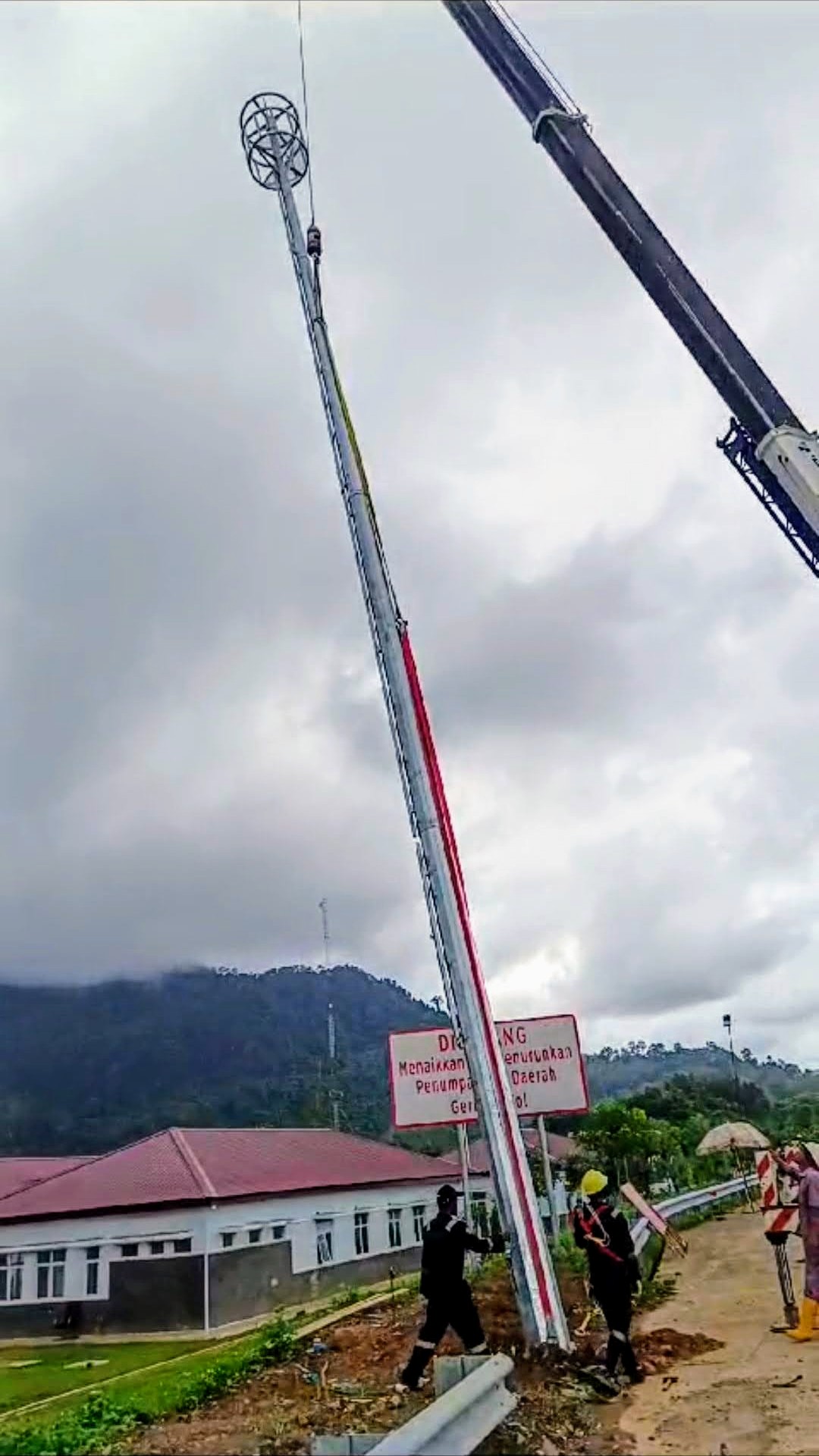

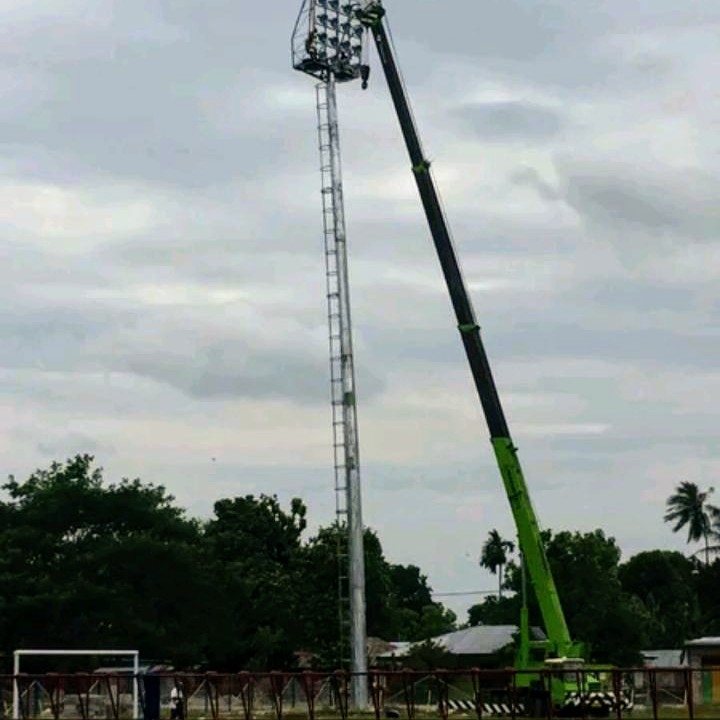

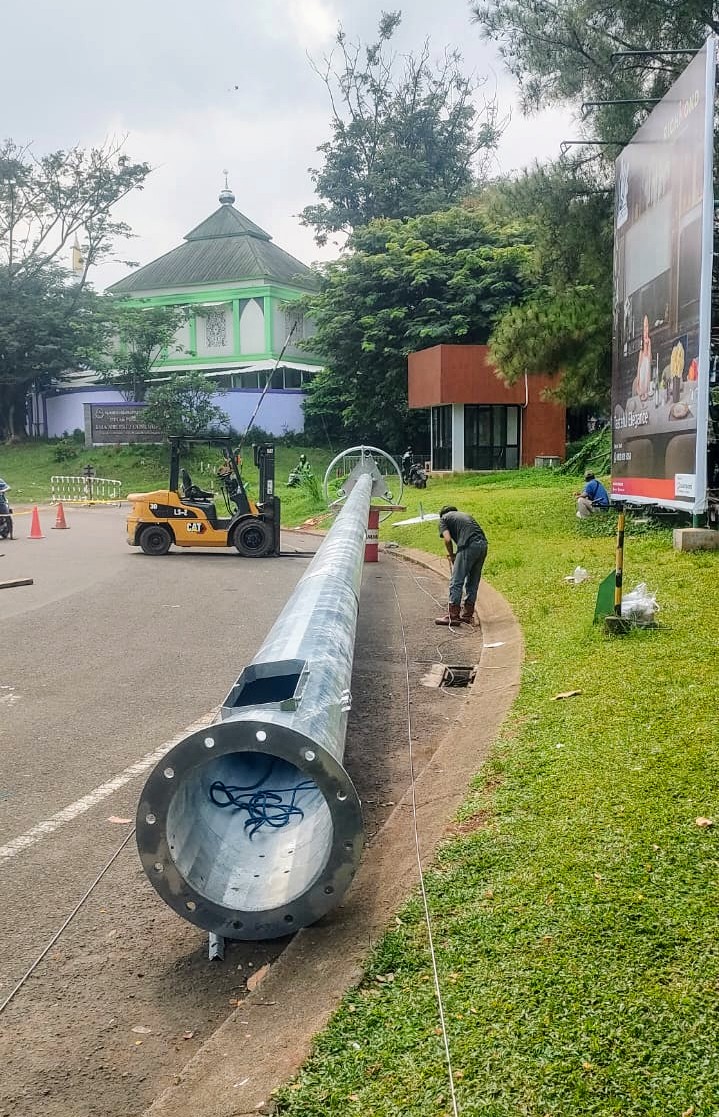

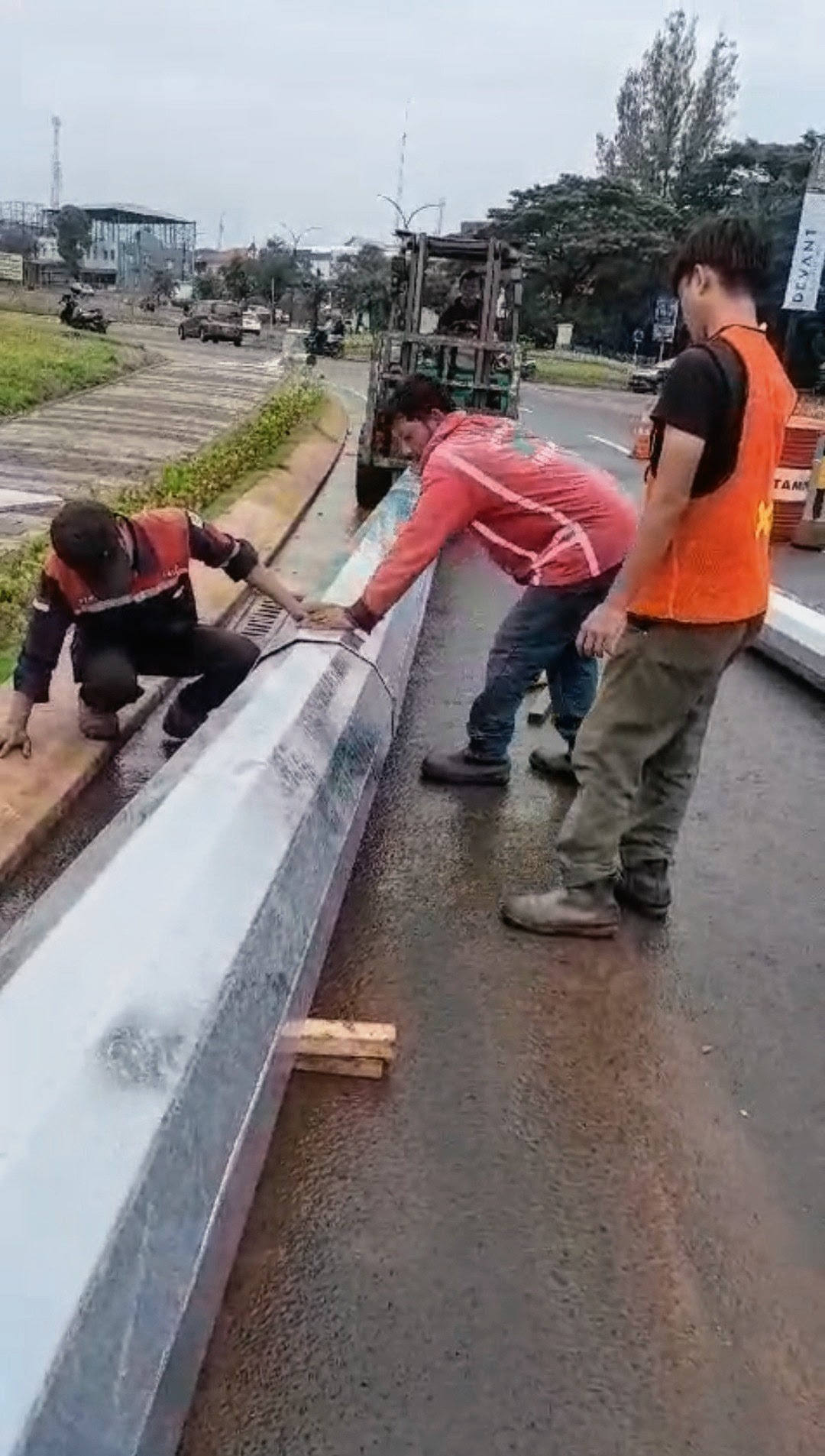

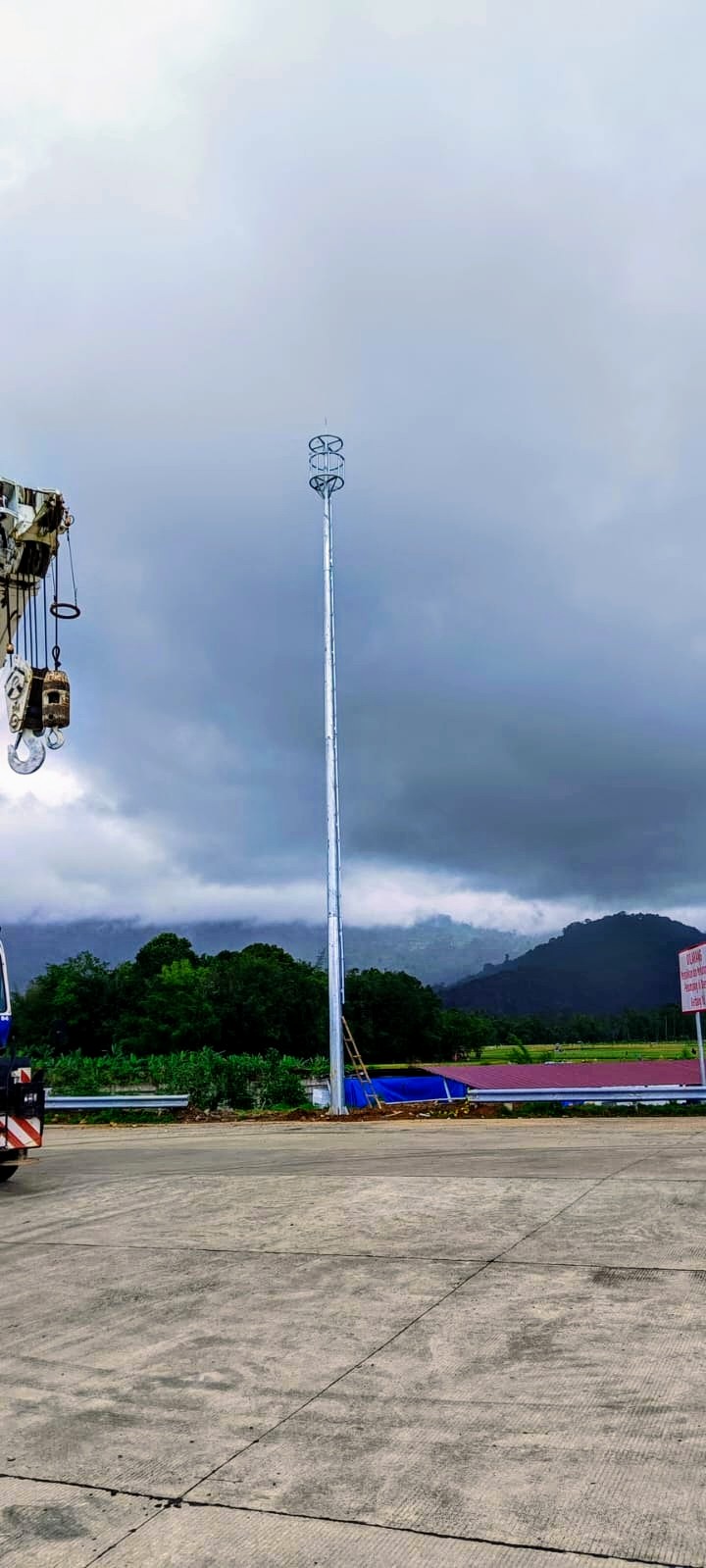

Penyambungan antar segmen tiang lampu high mast/tiang tinggi dalam posisi horisontal, lalu tiang diangkat dengan crane sampai berdiri/erection.



Video instalasi tiang lampu high mast dengan crane



2. Tanpa Menggunakan crane

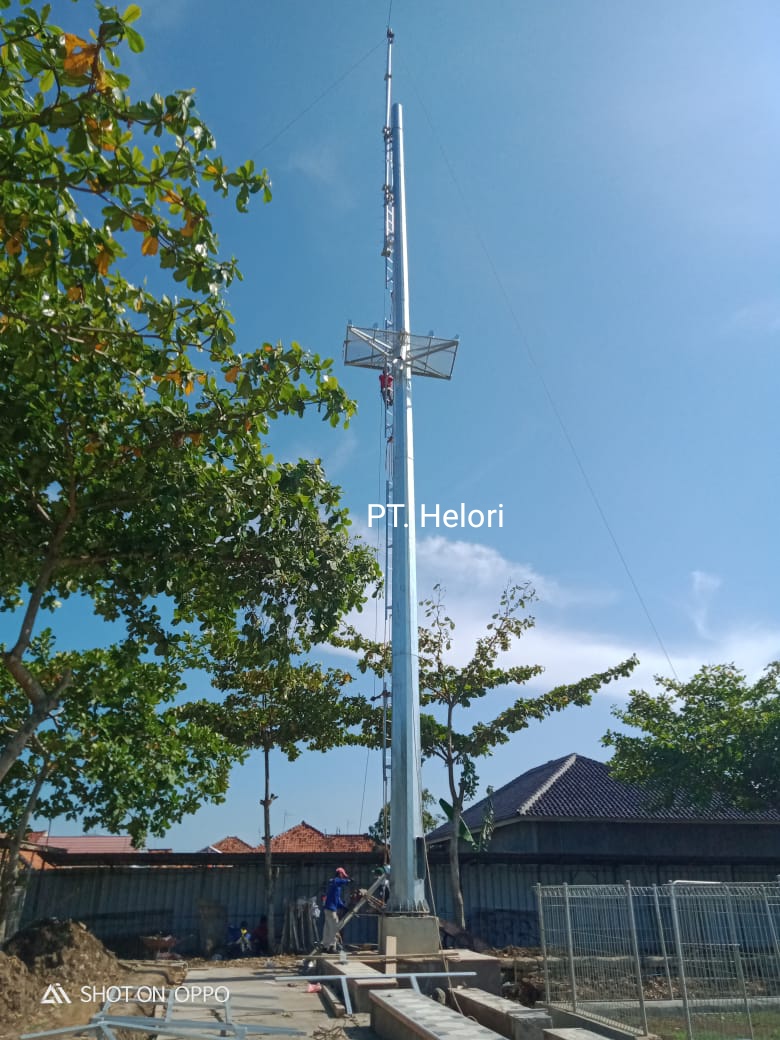

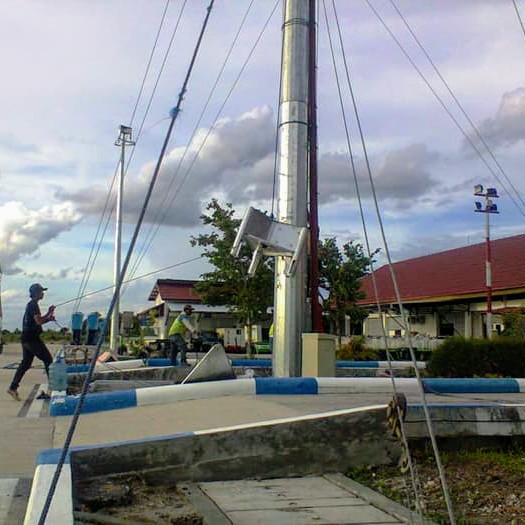

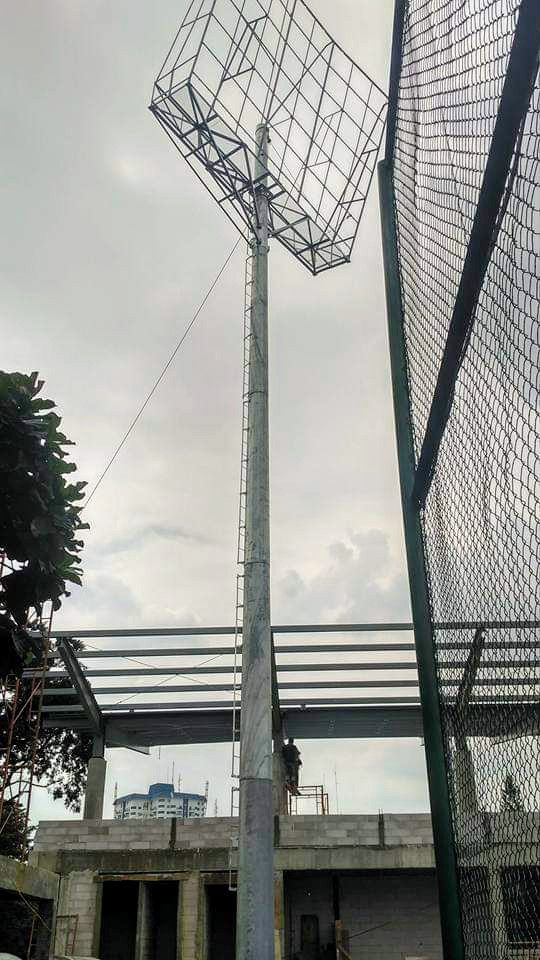

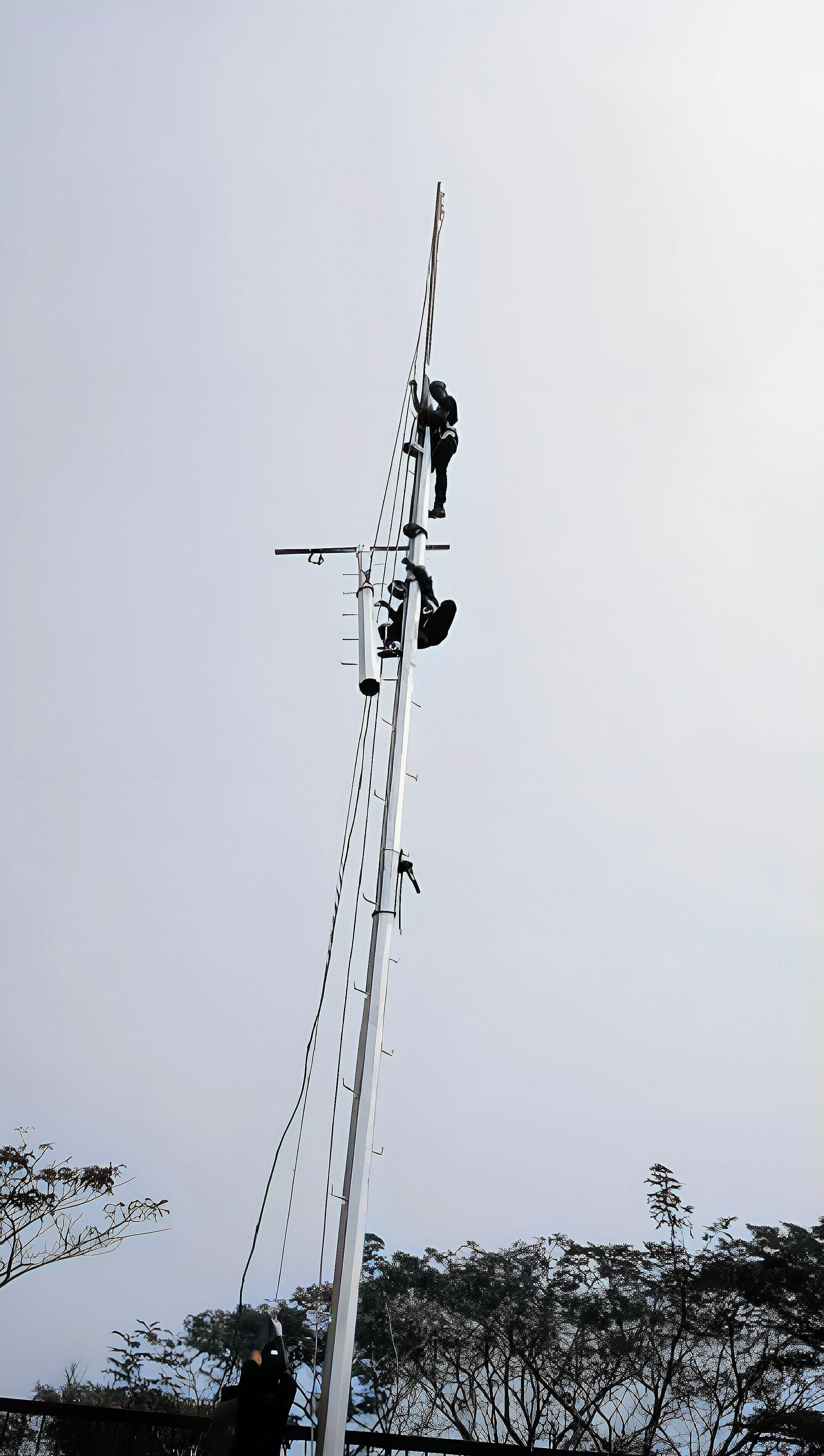

Penyambungan antar segmen tiang lampu high mast/tiang tinggi dalam posisi vertikal dengan alat kerja pipa, tali tambang, Sling baja dan chain block/tackle. Metode Instalasi erection tiang lampu tinggi tanpa crane ini dilakukan jika lokasi tiang tidak dapat dijangkau dengan crane.

Note foto:

Lokasi lapangan hockey GBK Senayan.

Foto diambil November 2017. Dalam persiapan Asian Games 2018

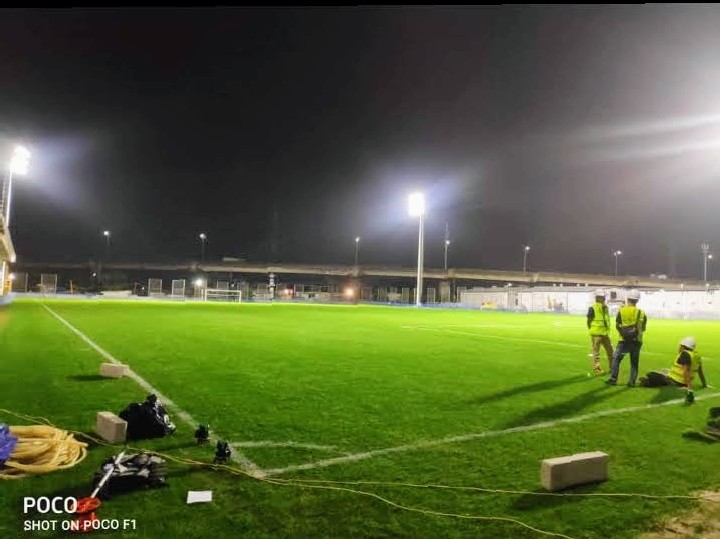

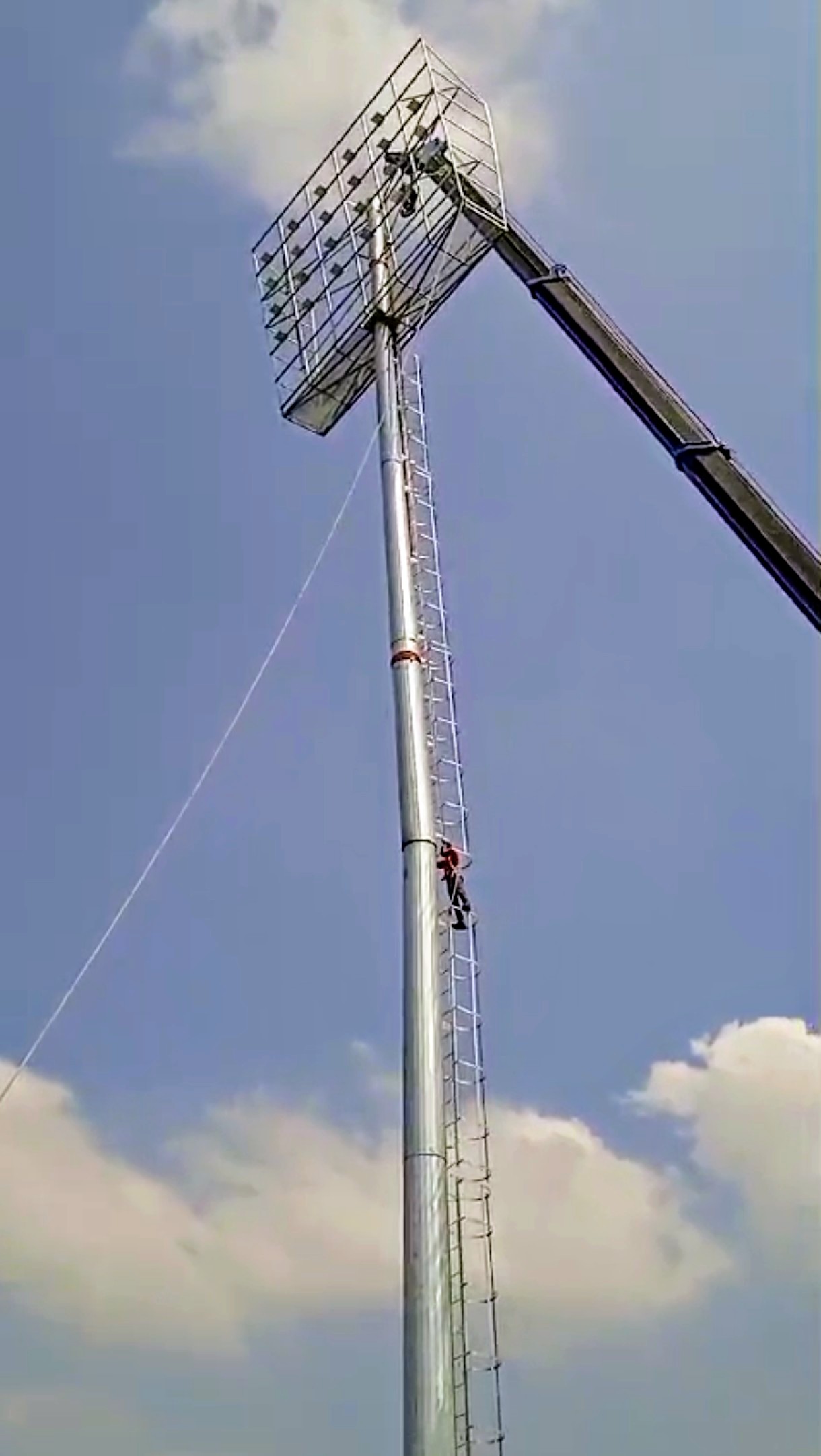

Video instalasi tower lampu lapangan bola 30 meter dengan pipa dan katrol:

Erection non crane tiang lampu lapangan bola 30 meter

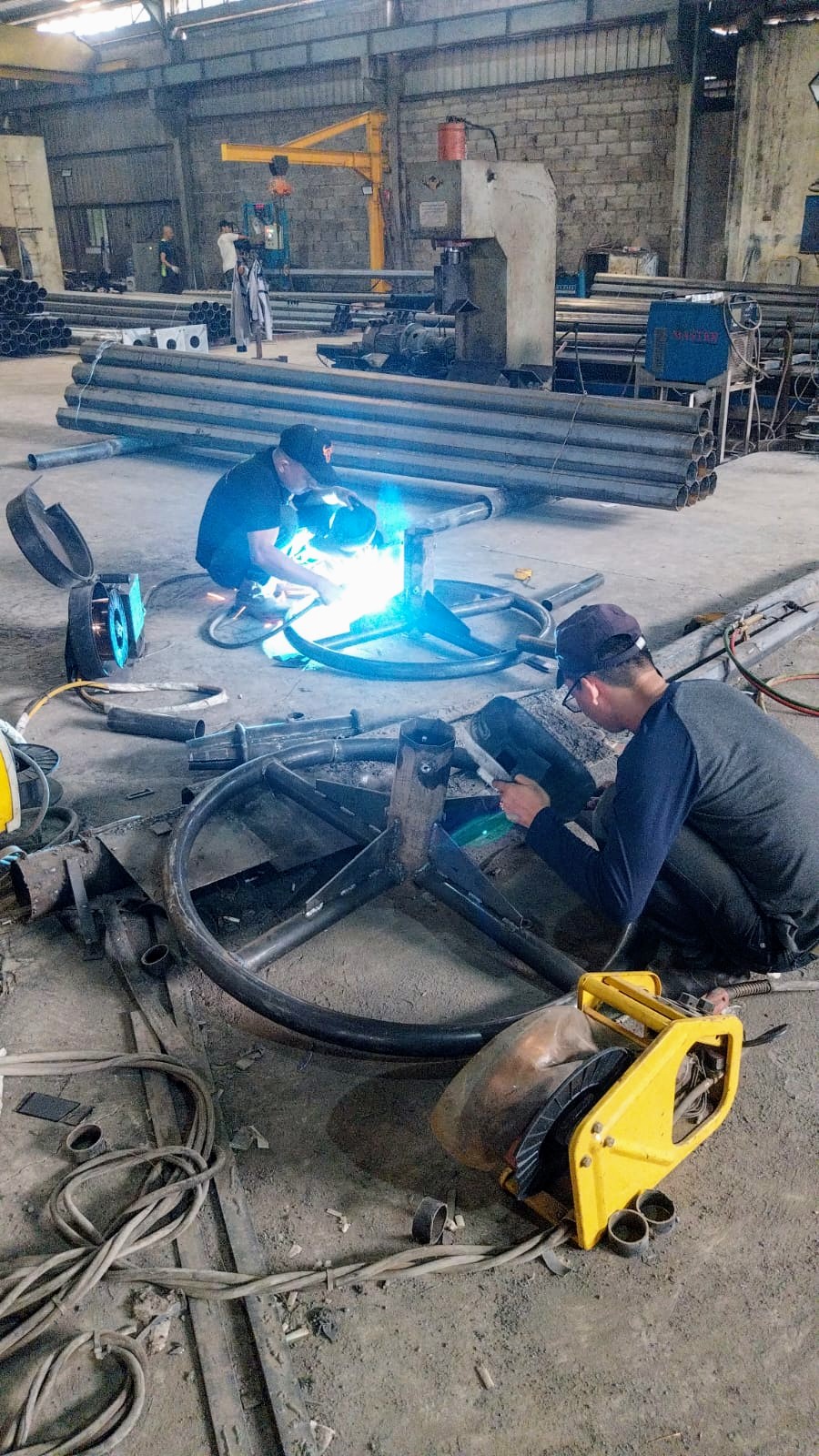

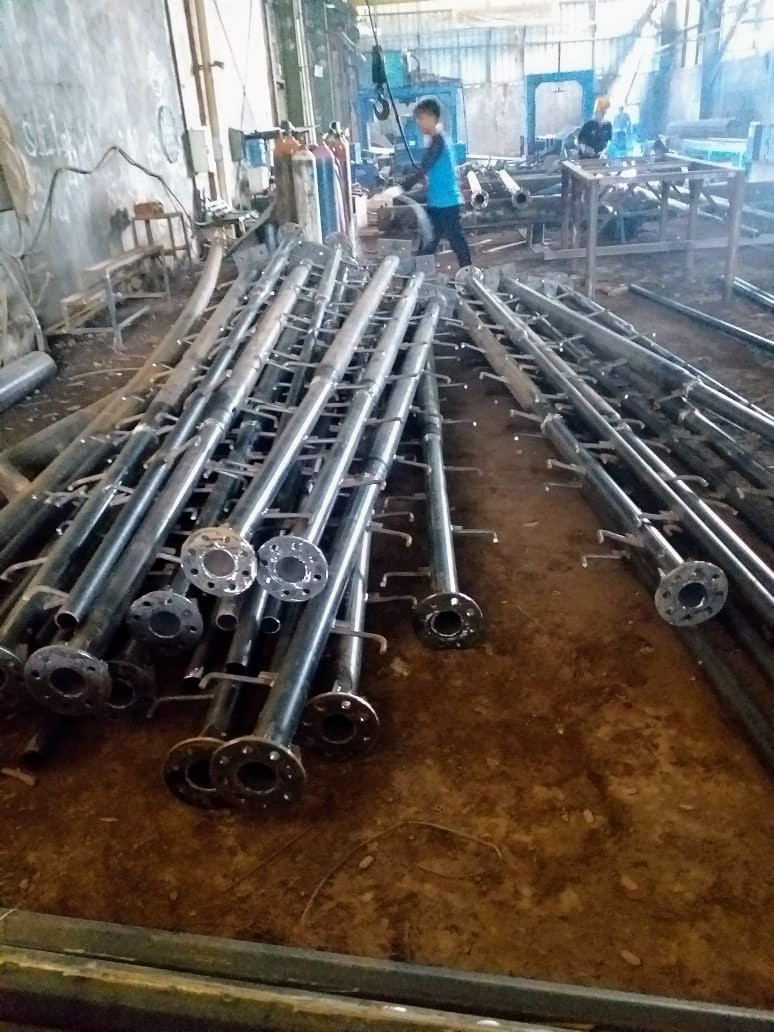

Workshop pabrikasi tiang high mast, tiang lampu sorot dan tower lampu lapangan sepakbola kami berlokasi di Jl. Terusan Cikuda, Kelurahan Bojong Nangka, Kecamatan Gunung Putri, Kabupaten Bogor

Untuk mendapatkan brosur tiang lampu high mast, gambar dimensi ukuran dan surat penawaran harga tiang high mast, tower lampu stadion sepak bola/tiang lampu lapangan sepakbola dan tiang lampu sorot bisa mengirimkan permintaan/inquiries ke email kami di: info@helorigrahasarana.com
