Tiang Lampu PJU Bulat 5, 6, 7 Meter HotDip Galvanize
Tiang lampu pju bulat hot dip galvanize adalah tiang penerangan jalan dengan profil bulat yang diproduksi dari bahan baku pipa seamless (JIS G3452 SGP dan ASTM A53 schedule 10, 20, 30, 40, 80) dan pipa ERW (JIS G3444 eq SNI 07-0068-1987 STK 290/PKB 30, STK 400/PKB 41, JIS G3444 STK 400 dan SNI 0039:2013 medium) – dimana pada ujung atas terdapat braket atau pipa sock untuk memasang lampu pju. Diperlukan ketepatan pemilihan jenis, diameter dan tebal pipa yang akan digunakan disesuaikan dengan fungsi, beban topang dan tinggi tiang pju bulat yang akan diproduksi. Semakin tinggi dan berat beban lampu, aksesoris maupun braket yang ditopang tiang pju bulat tersebut, maka faktor wind load dan defleksinya akan semakin bertambah sehingga mengurangi keuletan dan endurance.
Produsen yang menjual tiang lampu PJU Konvensional untuk lampu PJU LED dengan konsumsi daya listrik terpusat dari Gardu PLN dan tiang PJU Tenaga Surya (Solarcell) untuk lampu PJU dengan konsumsi daya listrik dari Tenaga Surya/Matahari baik tipe lampu PJU Solarcell All in One, Two in One maupun generasi awal (yang masih terpisah antara komponen lampu PJU, modul surya dan battery) yang dilengkapi braket penopang panel/modul surya PV dan penghalang panjat (anti climbing).

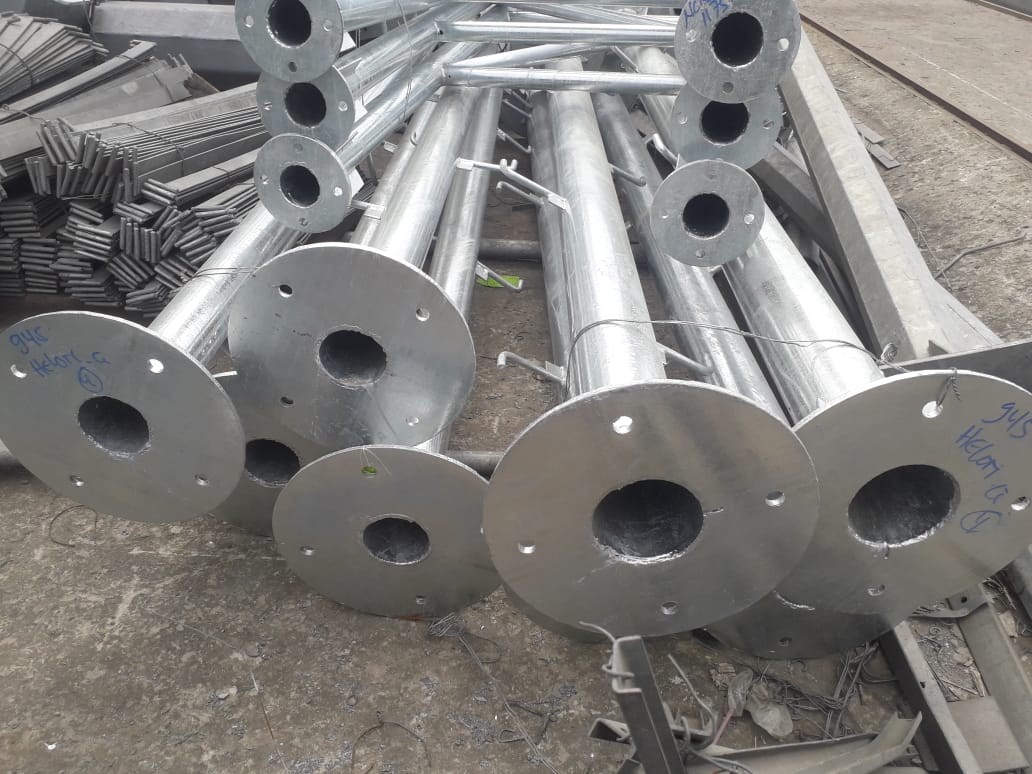

Kami adalah pabrik yang memproduksi tiang lampu pju bulat material Pipa Seamless dan ERW Steel Structure/SS400 (minimum tensile >400 MPa). Spesifikasi material yang memenuhi standar Kementerian Pekerjaan Umum dan Kementerian Perhubungan.
Brand kami Deltapole mengutamakan penerapan ukuran diameter dan tebal material baja pada tiang bulat press reducer sesuai standar keamanan dan ketahanan jangka panjang.

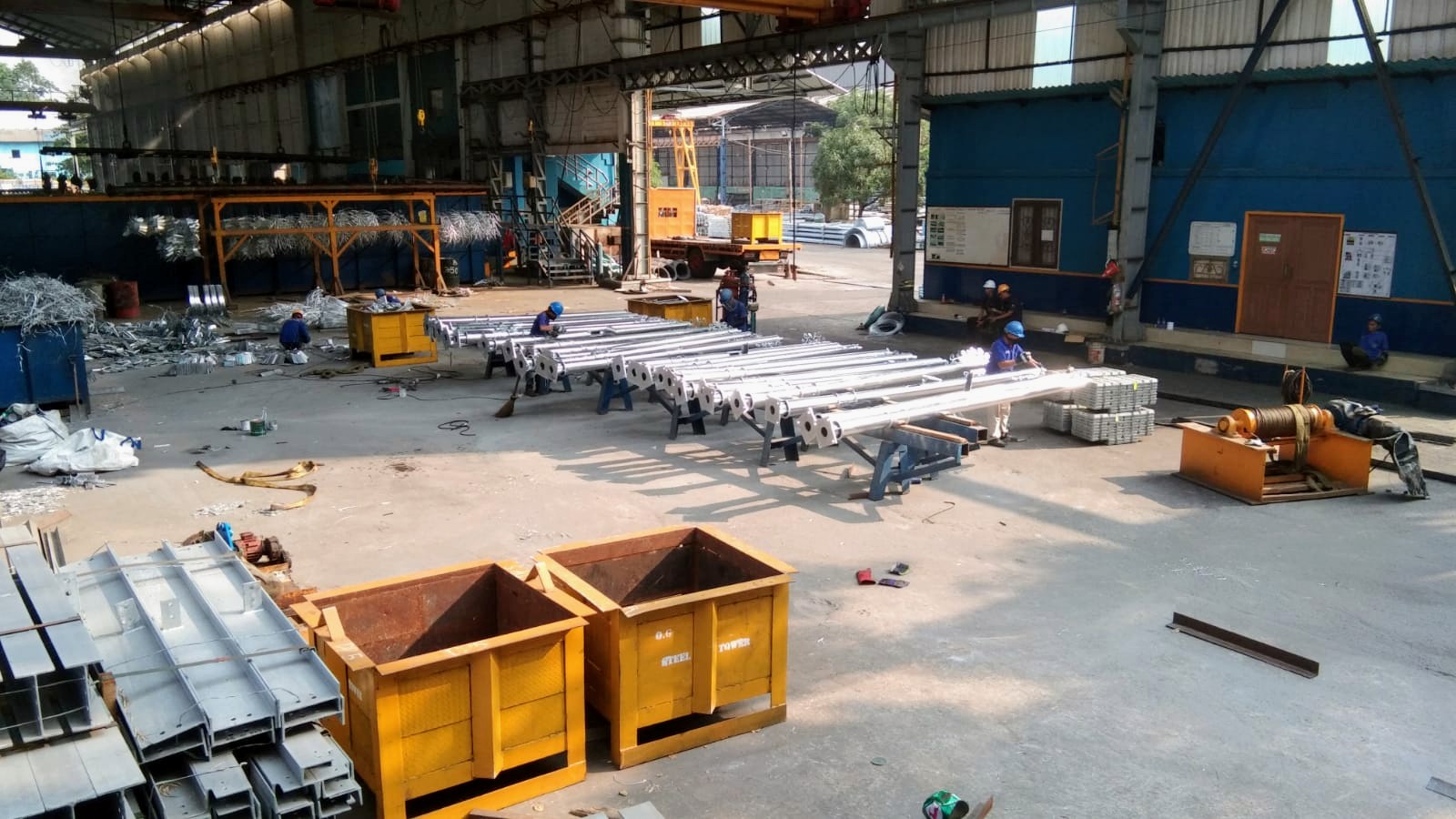

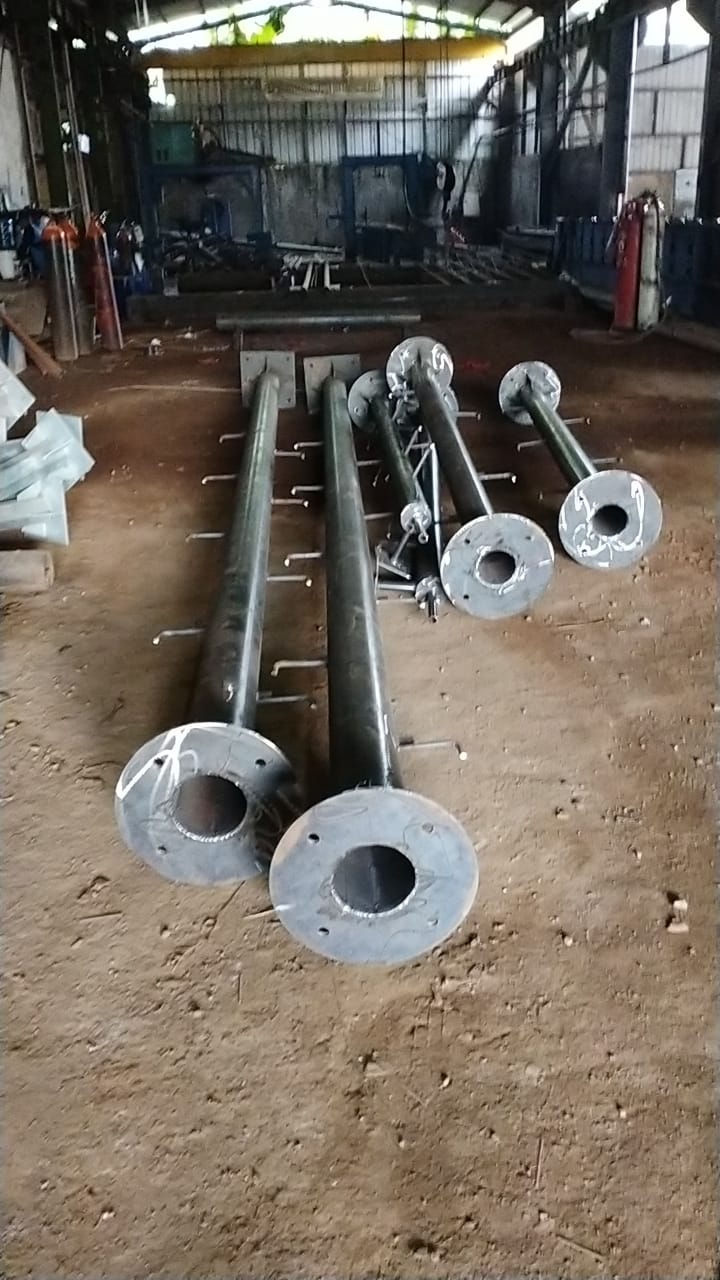

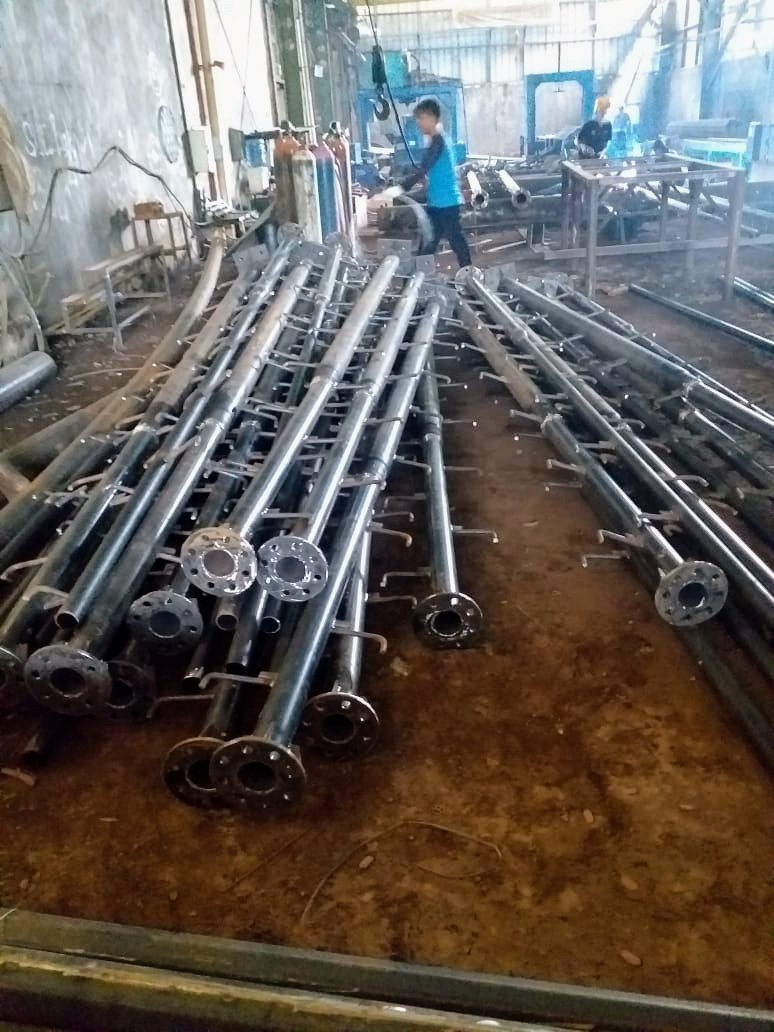

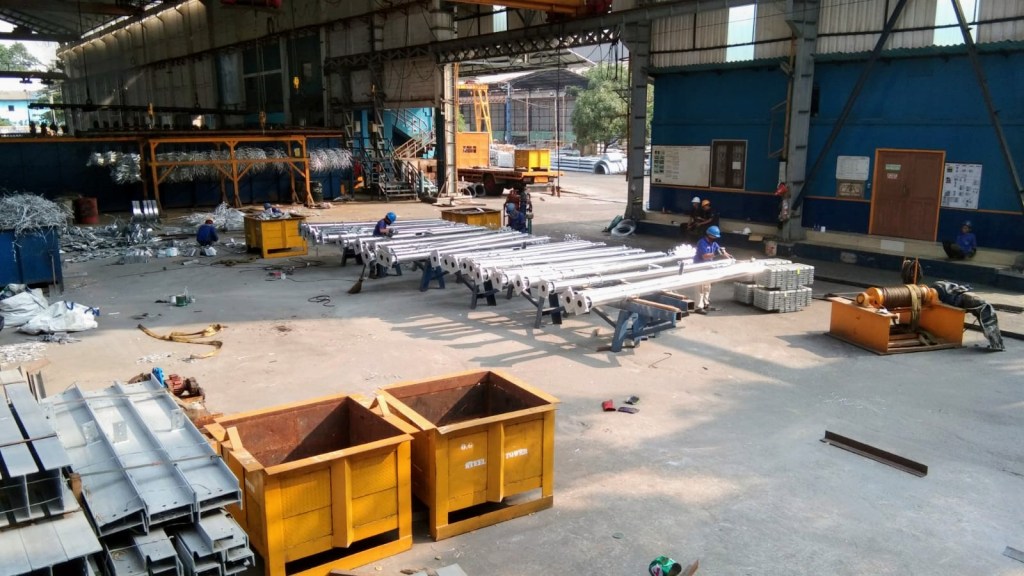

Tiang pju bulat kami pabrikasi dengan mesin cnc computerized di dalam fasilitas alur produksi yang terintegrasi sehingga menjamin presisi kualitasnya.

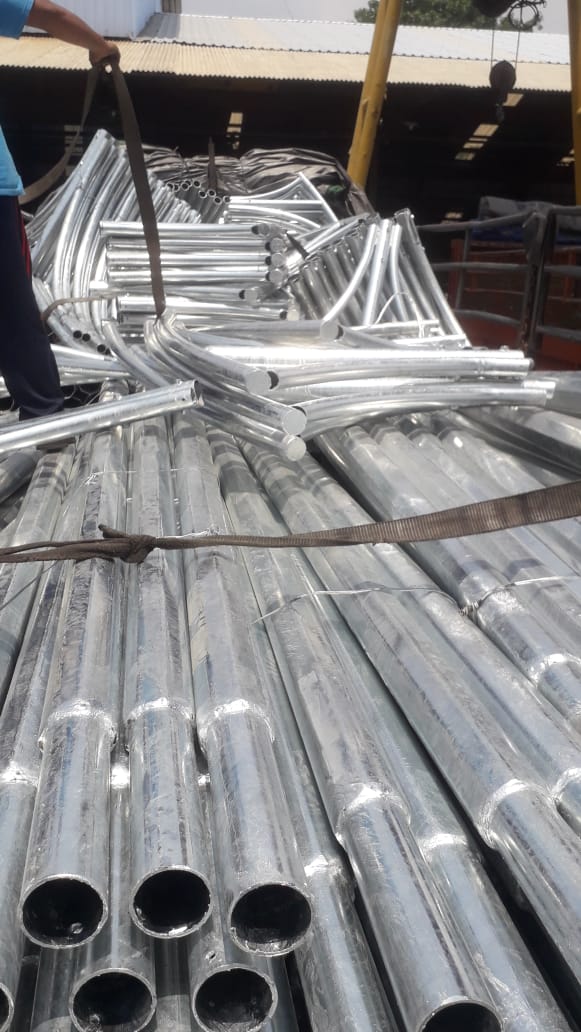

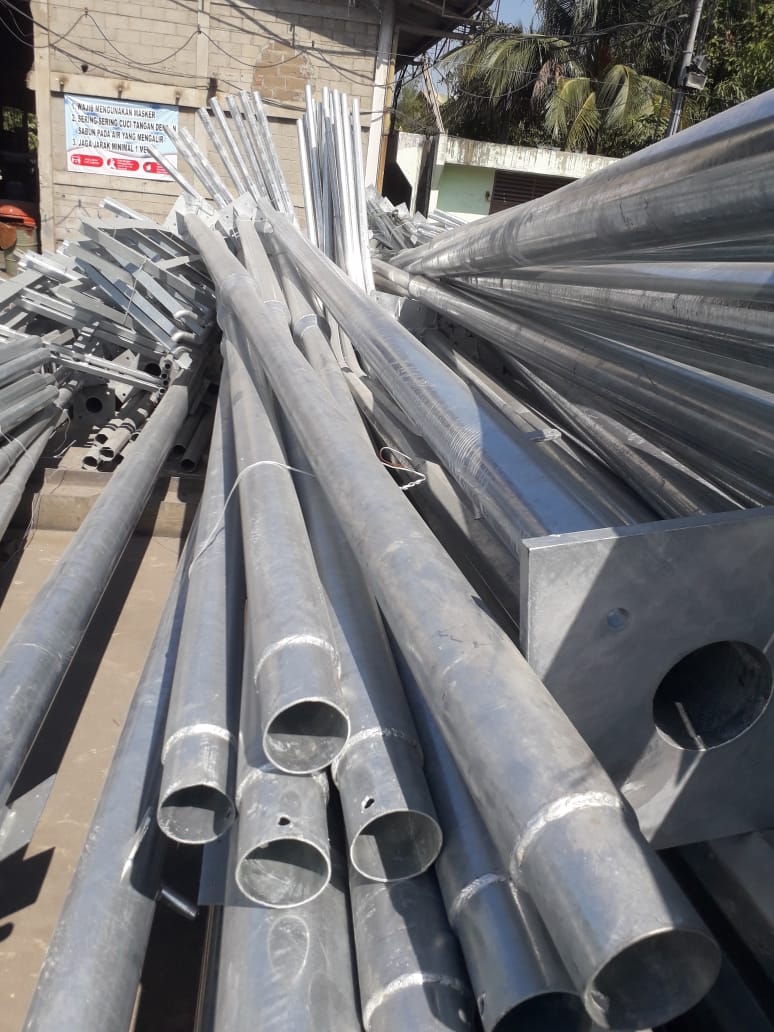

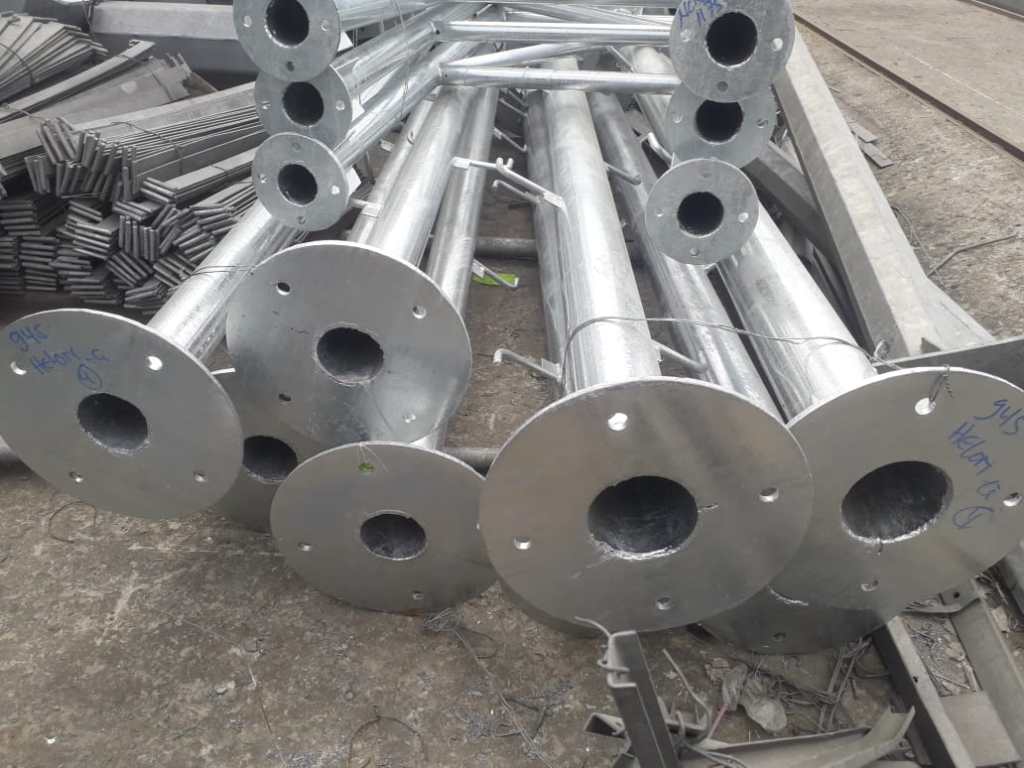

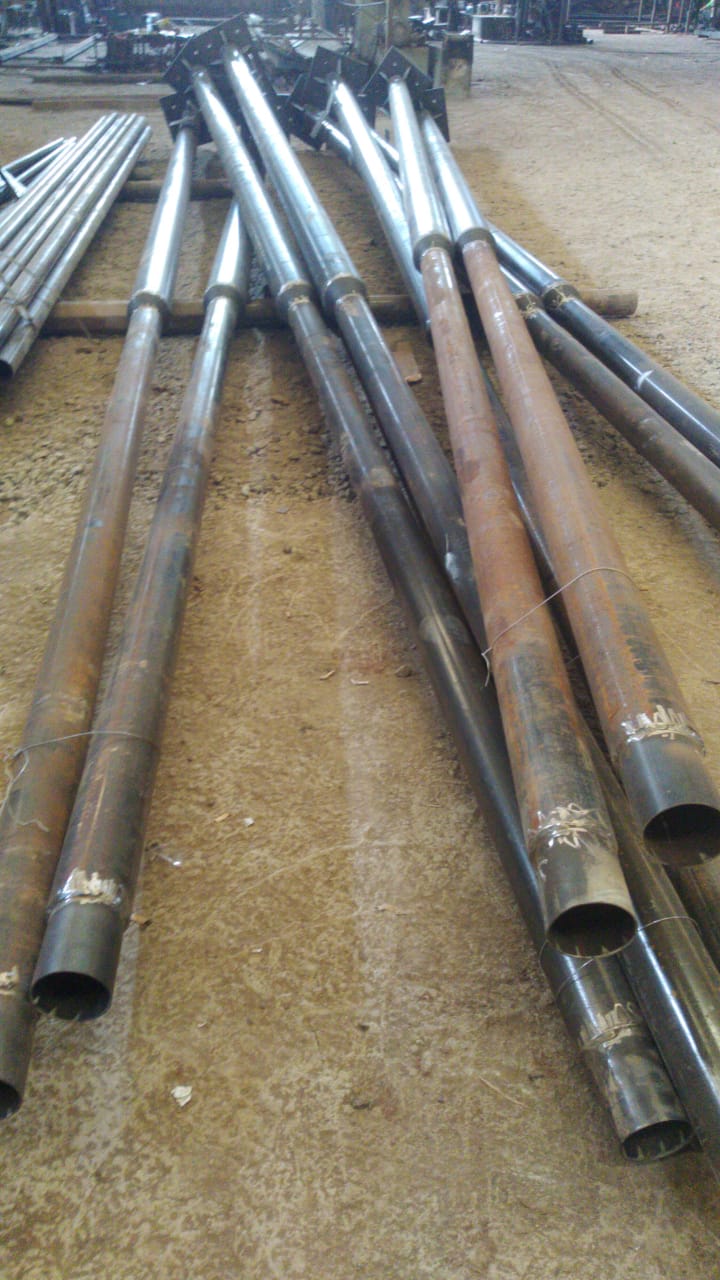

Metode penyambungan antar segmen pipa pada tiang pju bulat adalah press reducer atau dikenal press botol maupun dengan concentric reducer yaitu selongsong plat berbentuk mangkuk. Metode sambungan press botol adalah menyatukan bagian ujung atas segmen pipa bawah yang telah dipress reduser dengan bagian bawah segmen pipa di atasnya (yang berdiameter lebih kecil), lalu dilas keliling pada pipa yang bertemu. Metode sambungan lain yang lazim digunakan adalah dengan flange dan pembautan.
Desain tiang pju bulat berbahan pipa agar diperoleh kekuatan maksimal, maka idealnya diameter pipa yang digunakan semakin kecil ke atas.

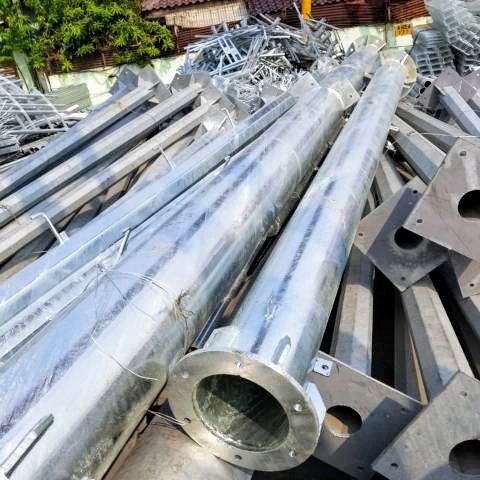

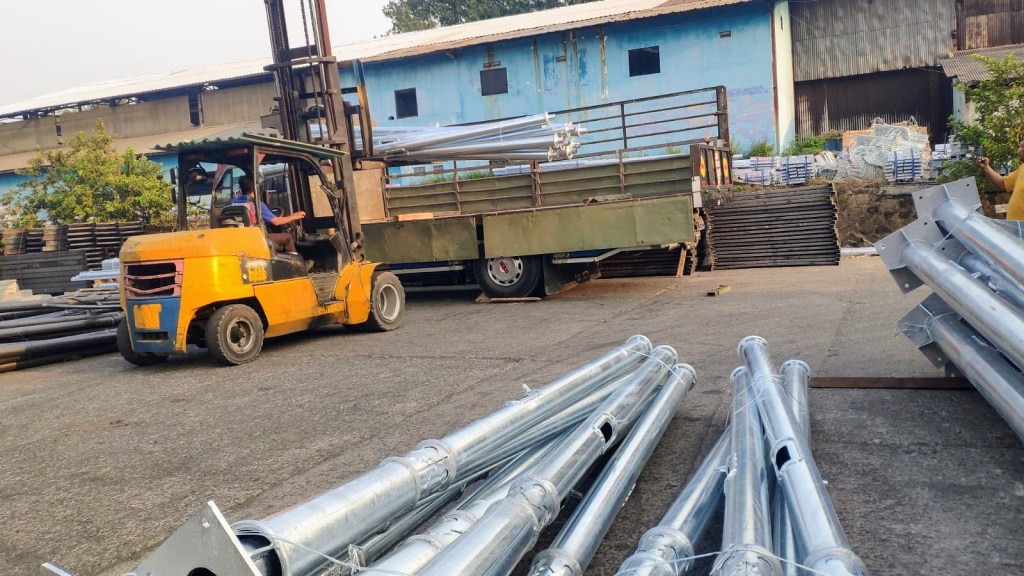

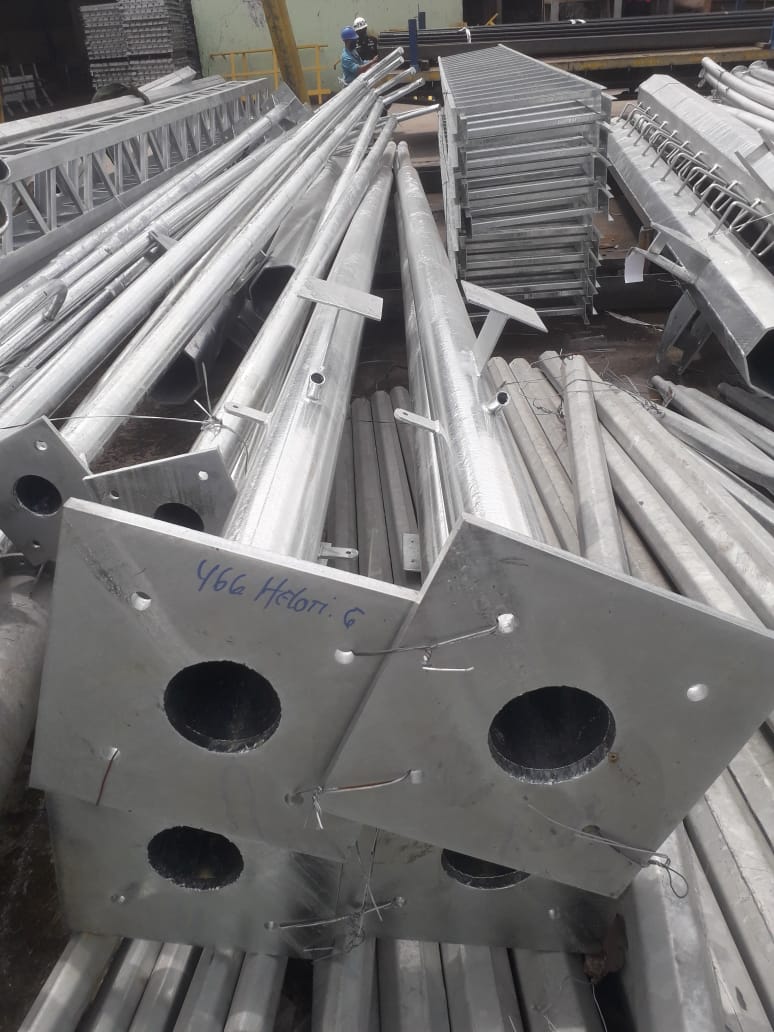

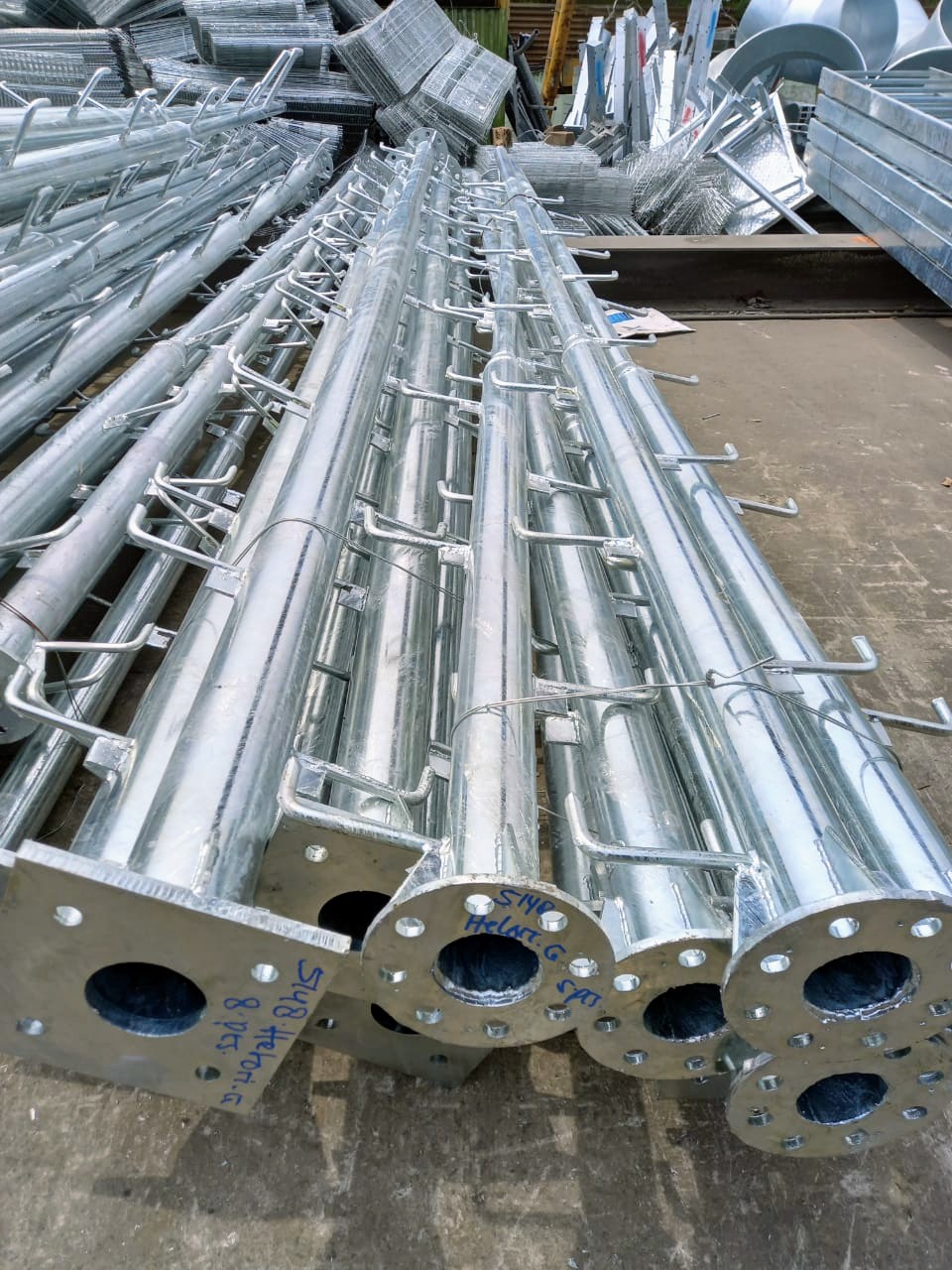

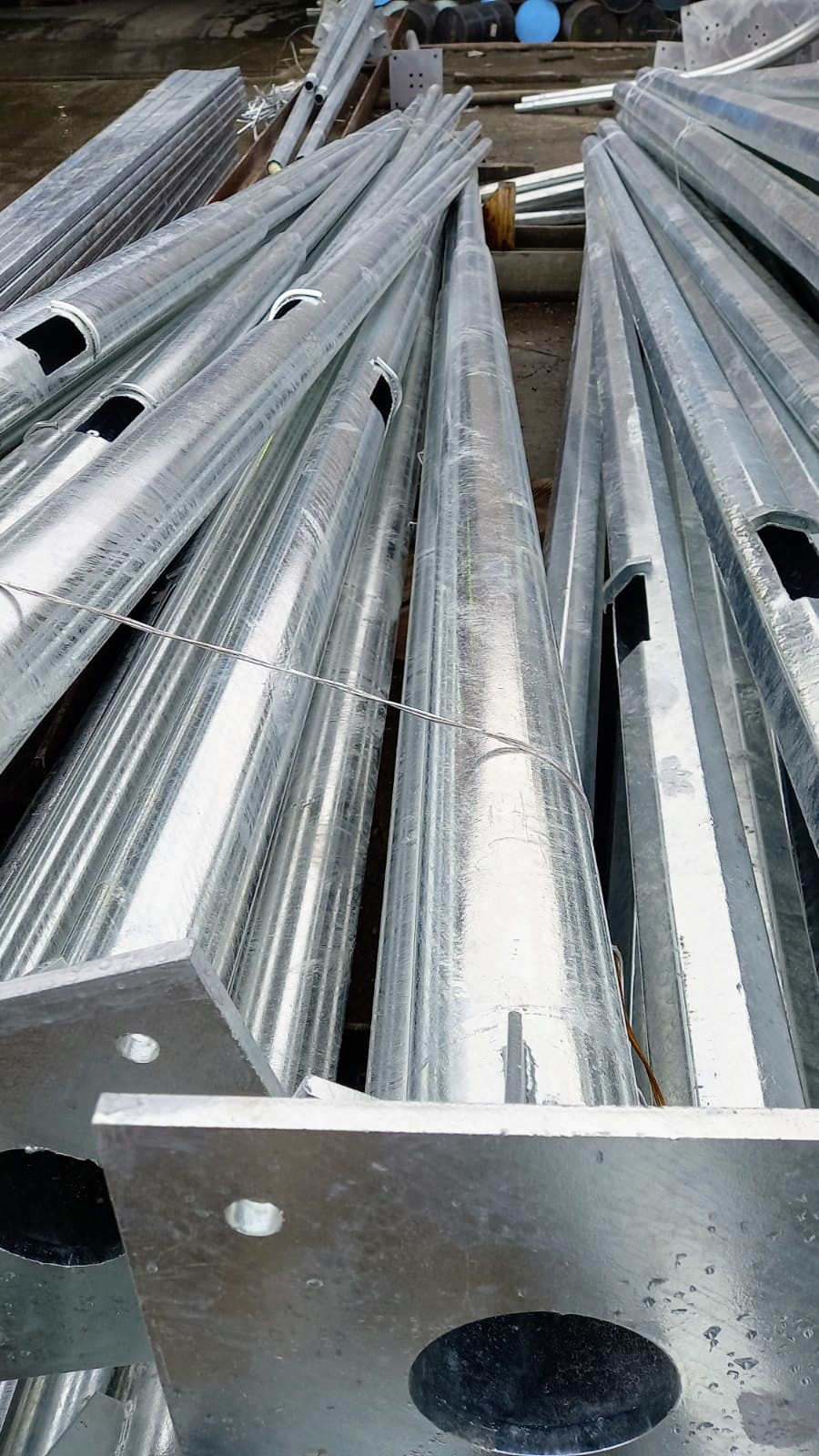

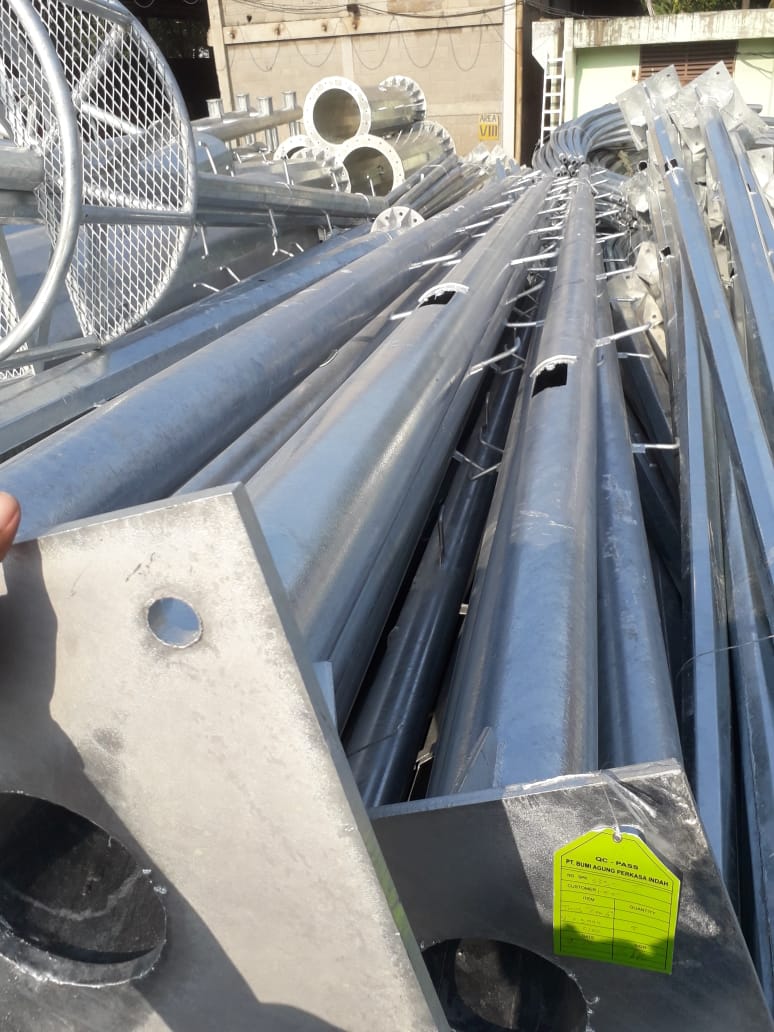

Finishing akhir produk Tiang PJU bulat dilapis seng (zinc coat) untuk anti karat/korosi dengan metode galvanisasi celupan panas atau Hot Dip Galvanize (HDG) menurut standar ASTM A-123 dengan tebal lapisan galvanis 75 – 80 mikron untuk tebal plat 2,7 – 3,0 mm yang mampu bertahan terhadap korosi sampai 20 – 30 tahun.

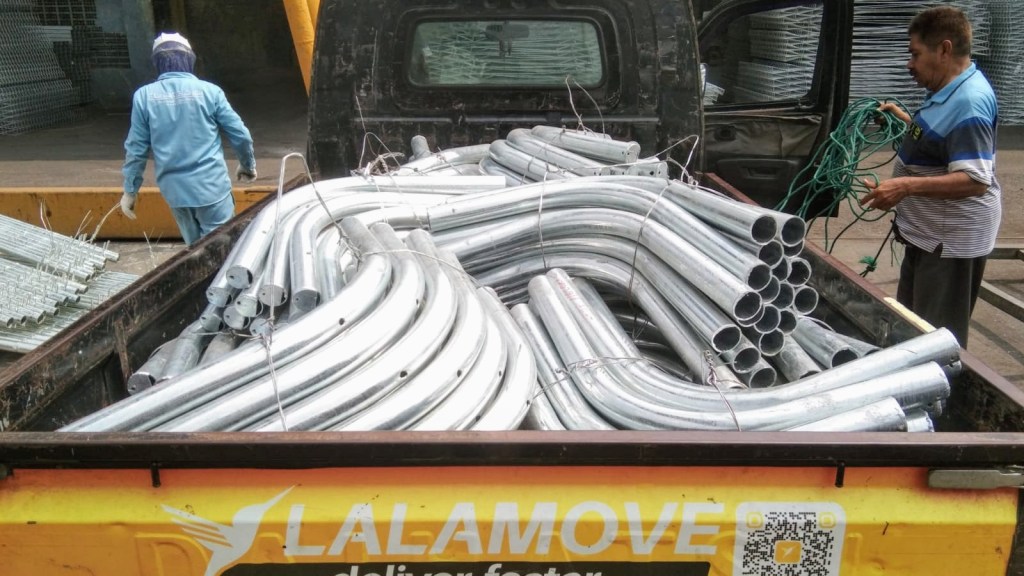

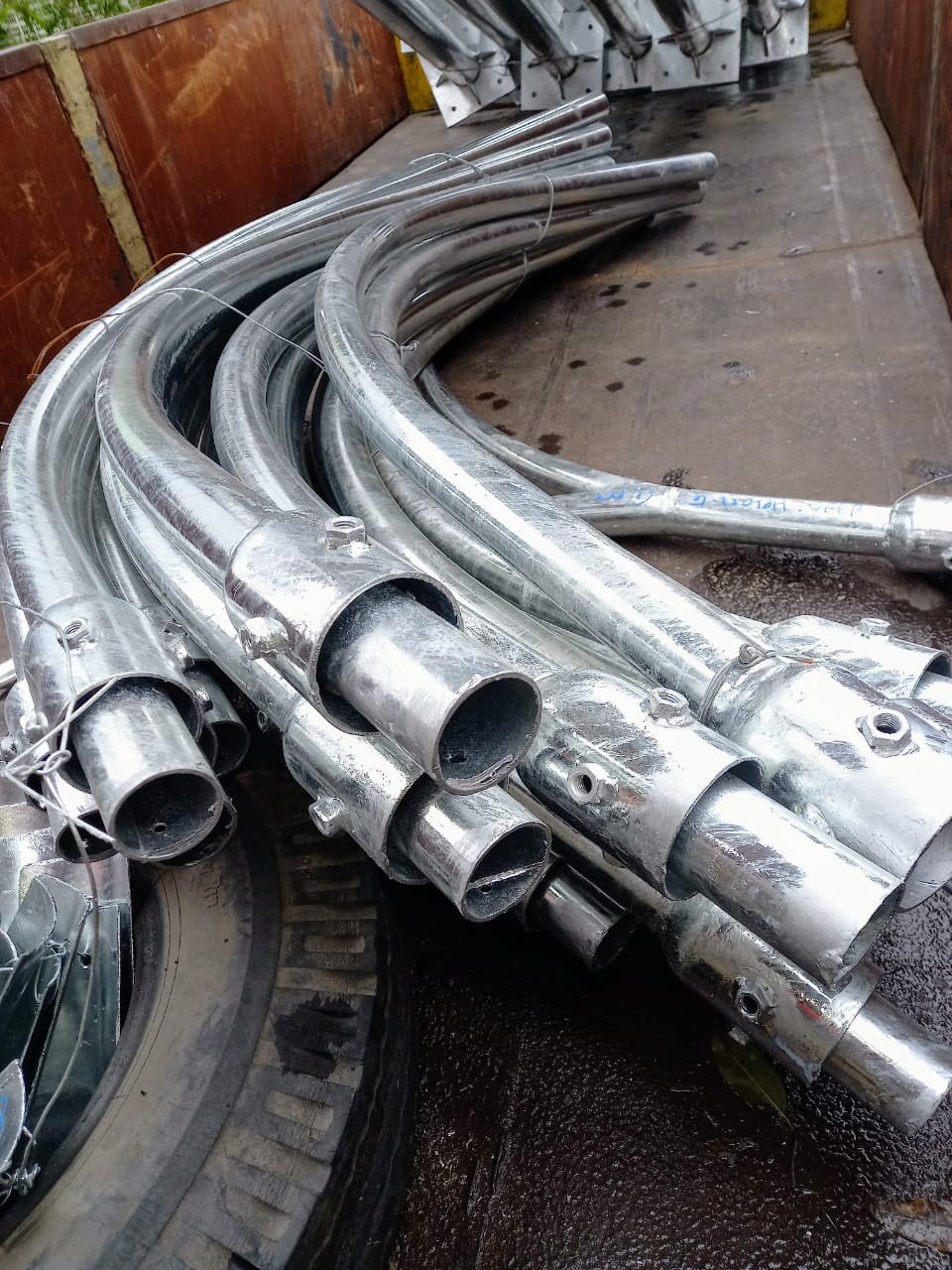

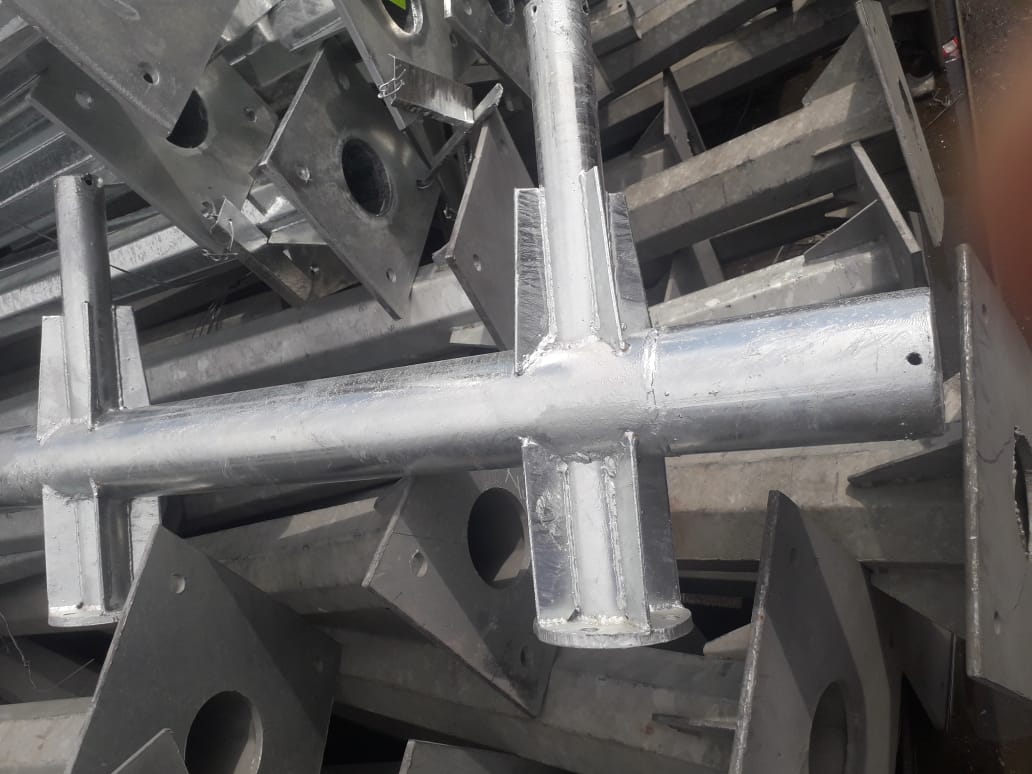

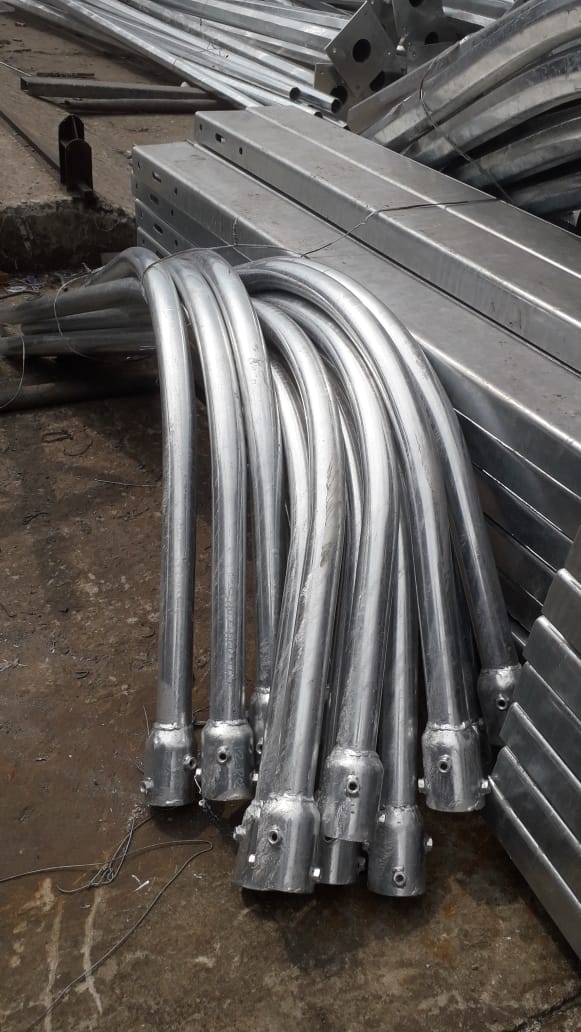

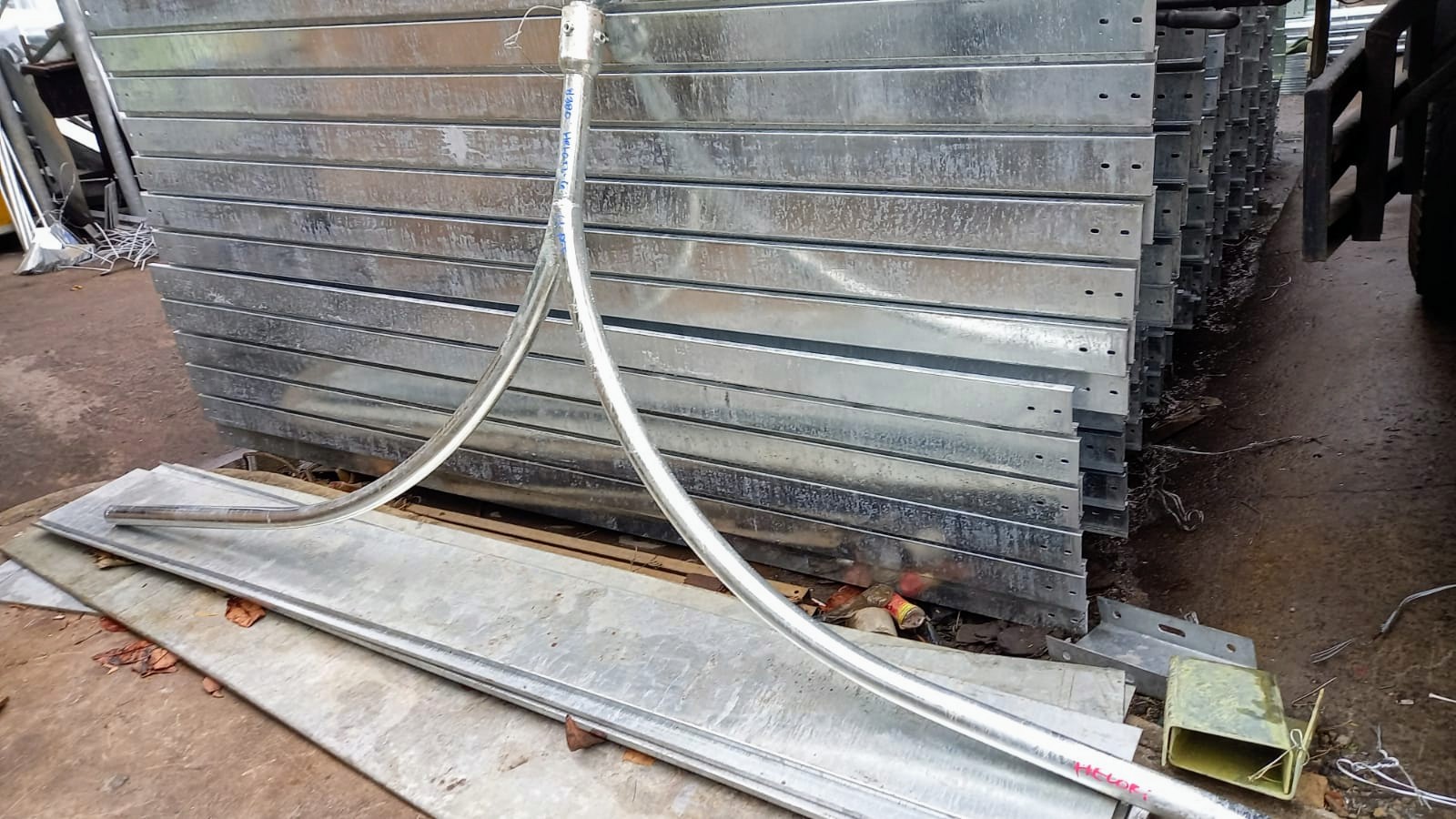

Tiang Lampu PJU adalah tulang punggung penerangan jalan, dan dalam penggunaannya dari hanya model tiang lampu jalan sederhana sampai model tiang lampu jalan dekorasi yang dihiasi ornamen untuk mempercantik ruang perkotaan. Sebagai produsen tiang lampu pju bulat dan tiang lampu taman bulat, kami menawarkan berbagai macam ketinggian tiang pju bulat mulai dari 1 Meter sampai tinggi lazim digunakan 13 Meter. Untuk ornamen lengan tiang pju bulat dapat didesain berbagai variasi model maupun pada bagian puncak/mahkota tiang pju – untuk memenuhi kebutuhan para perencana kota – dan memadukannya dengan tipe lampu pencahayaan yang tepat untuk menonjolkan pemandangan jalan raya, ruang kota dan alam sehingga memudahkan orientasi dalam kegelapan malam dan memenuhi kebutuhan keamanan, estetika dan rekreasi masyarakat.

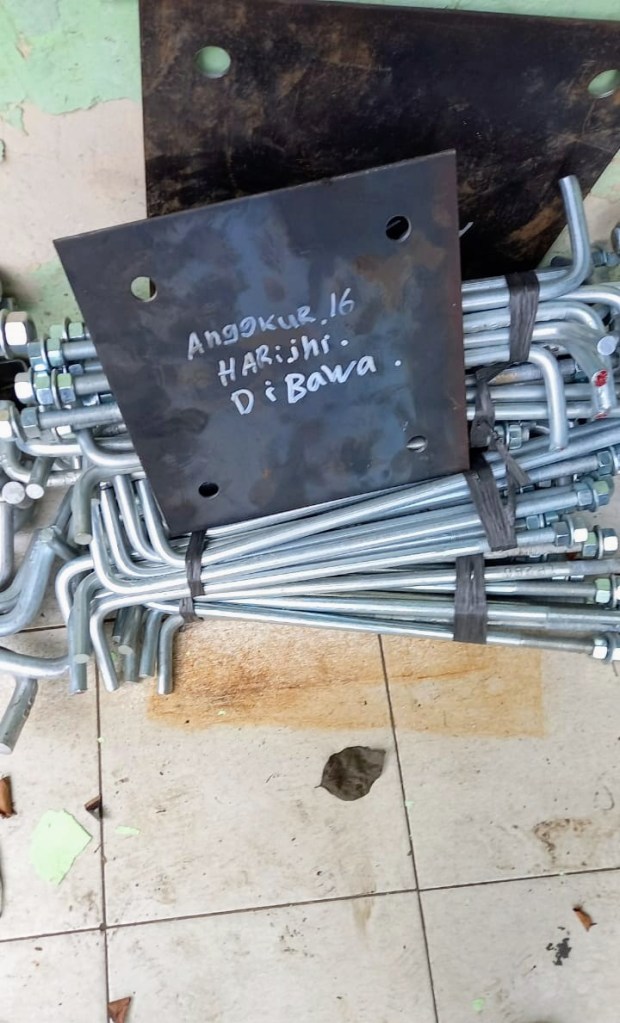

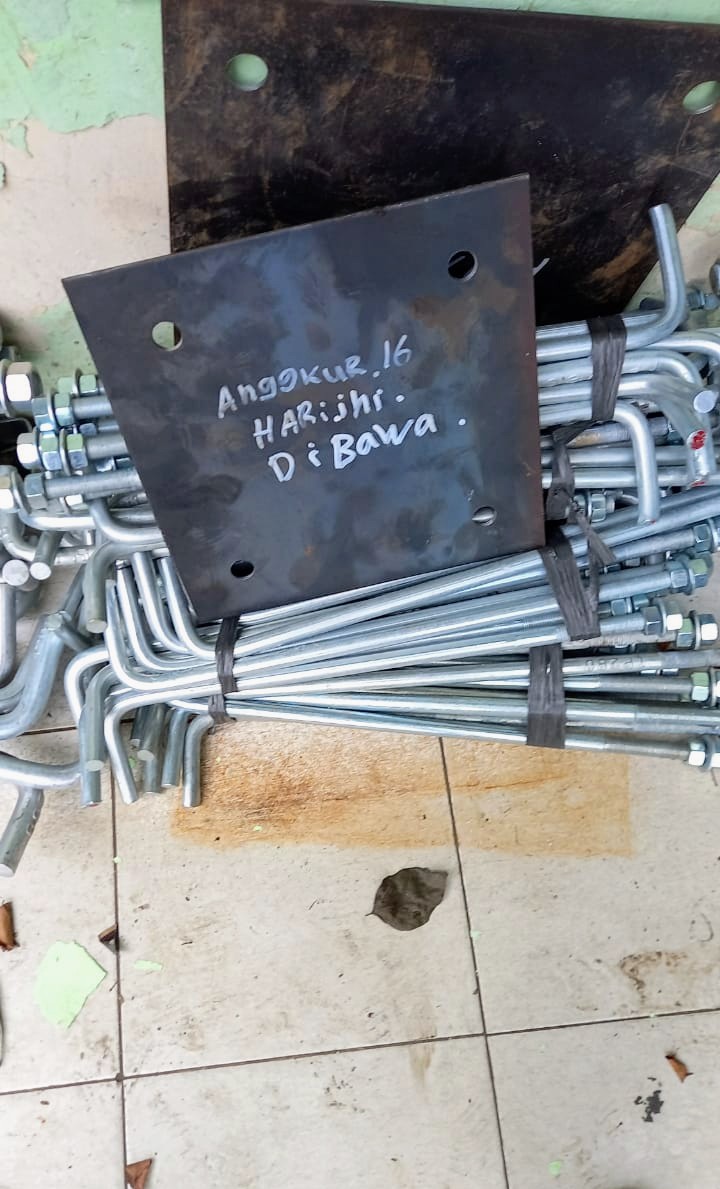

| Tinggi Tiang (m) | Dia. Bawah (mm) | Dia. Atas (mm) | Tebal (mm) | Base Plate (mm) | Lengan Lampu (m) | Dia. Angkur (mm) |
| 1 | 100 | 65 | 3 | 300 | 0.7 | 16 |
| 2 | 105 | 65 | 3 | 300 | 1.1 | 16 |
| 3 | 110 | 65 | 3 | 300 | 1.5 | 16 |
| 4 | 115 | 65 | 3 | 300 | 1.5 | 16 |
| 5 | 120 | 65 | 3 | 300 | 1.5 | 16 |
| 6 | 125 | 65 | 3 | 300 | 1.5 | 16 |
| 7 | 130 | 65 | 3 | 300 | 1.5 | 16 |
| 8 | 135 | 65 | 3 | 300 | 1.5 | 19 |
| 9 | 140 | 65 | 3 | 300 | 1.5 | 19 |
| 10 | 150 | 65 | 3 | 400 | 2.2 | 22 |
| 11 | 160 | 65 | 3 | 400 | 2.2 | 22 |
| 12 | 170 | 65 | 3 | 400 | 2.2 | 22 |
| 13 | 180 | 65 | 3 | 400 | 2.2 | 22 |
| 14 | 190 | 65 | 3 | 400 | 2.2 | 22 |
| 15 | 200 | 65 | 3 | 400 | 2.2 | 22 |
| 16 | 210 | 65 | 3 | 450 | 2.2 | 22 |
| 17 | 220 | 65 | 3 | 450 | 2.2 | 25 |
| 18 | 230 | 65 | 3 | 450 | 2.2 | 25 |
| 19 | 240 | 65 | 3 | 450 | 2.2 | 25 |
| 20 | 250 | 65 | 3 | 450 | 2.2 | 25 |
| 21 | 260 | 65 | 3 | 500 | 2.2 | 25 |
| 22 | 270 | 65 | 3 | 500 | 2.2 | 25 |
Tiang pju berfungsi sebagai tiang baja lapis galvanis celupan panas (hot dip galvanize) yang menopang lampu pju dan lampu penerangan luar ruang agar dapat memberikan distribusi penerangan maksimal dan seragam pada ruas jalan dan trotoar pejalan kaki/pedestrian. Perlu dipertimbangkan lokasi titik penempatannya terutama jika ada halangan sinar seperti pohon atau papan iklan.
Tinggi ideal tiang lampu pju standar untuk penerangan jalan bervariasi sesuai tipologi dan fungsi jalan atau lahan yang diteranginya. Tiang lampu pju untuk penerangan trotoar yang menerangi fasilitas lajur pejalan kaki/pedestrian dan lajur jalan sepeda adalah 4-6 m. Tiang lampu pju untuk penerangan jalan sempit di area perumahan, jalan dan parkiran area perkantoran, pertokoan dan komplek ruko antara 7-9 Meter. Tiang lampu pju yang lebih tinggi antara 10-13 Meter cocok untuk penerangan jalan arteri dengan lebar jalan >8 Meter seperti di area kawasan komersial, industri, jalan lebar bermedian maupun jalan tol.
Jarak antara dua tiang pju yang berdampingan harus 2,5-3 kali tingginya. Tiang pju yang lebih pendek harus dipasang dengan jarak yang lebih dekat. Kepadatan, kecepatan laju kendaraan yang melintas dan jenis lampu yang digunakan di sepanjang jalan tersebut juga akan menentukan tinggi dan jarak ideal antar tiang pju.
Diameter kerucut sorotan cahaya lampu paling jauh harus kira-kira sama dengan ketinggian tiang pju dari baseplate/plat tapak atau dasar tanah. Oleh sebab itu ketinggian akan menentukan jarak maksimum yang disarankan antara dua tiang pju untuk menghindari adanya daerah gelap dimana sorotan cahaya lampu tidak sampai menerangi area di antara dua tiang pju tersebut.
Selain untuk tiang pju, fungsi lain tiang bulat dapat multi purpose sebagai: tiang cctv, tiang penangkal petir, tiang antena, tiang apill/signal pengatur lalu lintas dan tiang rambu dengan metode penyambungan press bottle, reducer concentric maupun flange.
Tiang pju bulat kami telah terverifikasi Tingkat Kandungan Dalam Negeri (TKDN) dengan Sertifikat TKDN Kemenperin No. 5568/SJ-IND.8/TKDN/7/2021 untuk Tiang PJU bulat single ornament lengan tunggal dan No. 5567/SJ-IND.8/TKDN/7/2021 untuk tiang PJU bulat double ornament lengan ganda. Link TKDN Tiang PJU single ornament dan Link TKDN Tiang PJU double ornament
Kualifikasi pabrik dan spesifikasi tiang pju bulat dan tiang lampu bulat produksi kami:
- ISO 9001:2015
- ISO 14001:2015
- ISO 45001:2018
- Sertifikat merk tiang pju dari kementerian hukum dan ham
- Sertifikat mill material plat baja dari pt krakatau steel
- Laporan pengujian tarik (tensile) plat baja dari laboratorium metalurgi
- Tingkat komponen dalam negeri (TKDN) tiang pju dari kementerian perindustrian
- Memiliki dokumen manual book metode instalasi tiang pju
- Tanda daftar badan usaha penyedia tiang pju alat penerangan jalan dari kementerian perhubungan
- Izin usaha industri (IUI) pabrik tiang pju
- Nomor Induk Berusaha (NIB) pabrik tiang pju
- Pengelasan longitudinal segmen tiang pju menggunakan mesin las automatik line (dibuktikan saat kunjungan pabrikan)
- Sertifikat hot dip galvanize (diberikan setelah tiang pju selesai diproses hot dip galvanize)

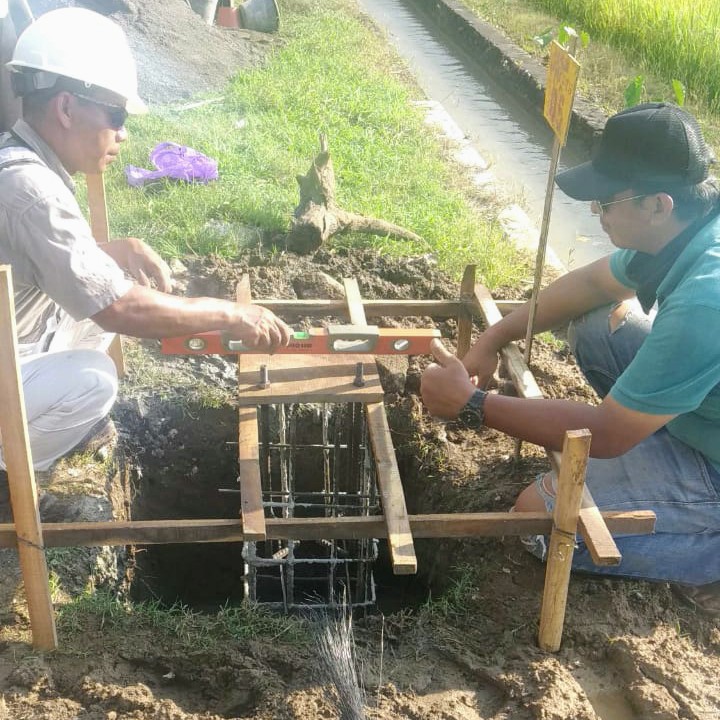

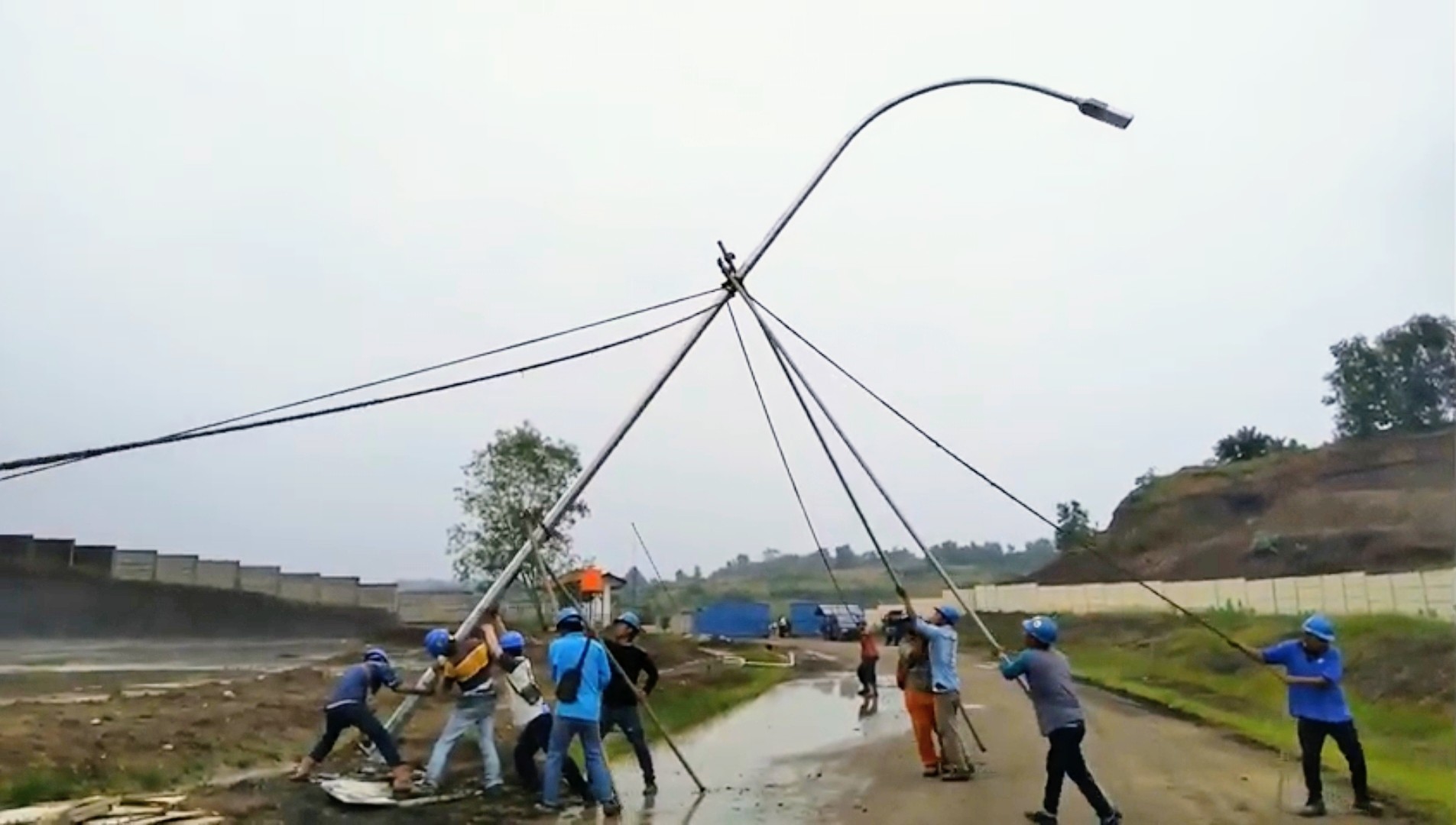

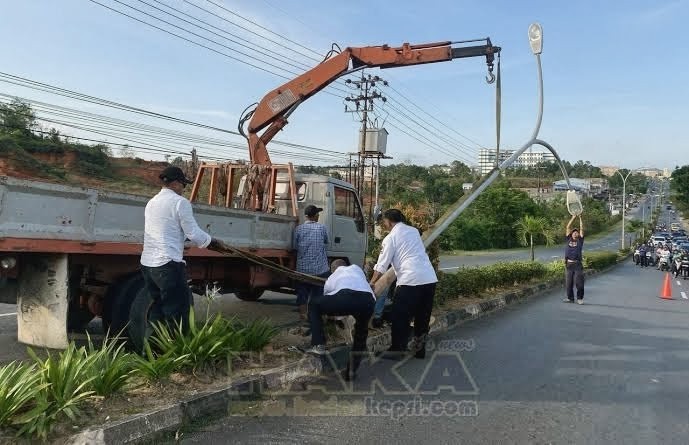

Standar operasi dan prosedur pemasangan tiang pju atau tiang penerangan jalan umum:
• Tinggi tiang pju untuk lingkungan permukiman ± 7 Meter.
• Tinggi tiang pju untuk protokol ± 9 Meter.
• Tinggi tiang pju untuk jalan bypass ± 10 Meter.
• Jaringan menggunakan kabel 4 x 16 MM / 2 x 16 MM TIC.
• Jaringan bawah tanah menggunakan kabel 4 x 16 MM NYFGBY.
• Jarak antar titik lampu ± 40 – 45 Meter.
• Pemasangan tiang lampu pju berjarak 70 CM dari bahu jalan dengan panjang ornamen 150 CM.
• Untuk lampu jalan yang menempel pada tiang listrik menggunakan stang ornamen pipa berdiameter 2 inch, panjang stang ornamen disesuaikan dengan jarak tiang listrik ke bahu jalan dengan sudut kemiringan 5° – 15°.
• Pada lebar jalan 3 – 6 Meter menggunakan lampu SON 70 – 150 Watt / lampu LED setara.
• Lebar jalan lebih dari 6 meter menggunakan lampu SON 250 Watt / lampu LED setara.
• Setiap panel digunakan untuk 10 – 15 titik lampu (satu phase). Tiga phase digunakan apabila untuk lampu 30 – 45 titik dengan lampu SON 250 Watt.
• Komponen panel antara lain: Kontaktor, Timer/Fotocell, MCB, Arde, Box Panel.
Tiang PJU bulat lurus tanpa ornamen stang lengan biasanya digunakan untuk lampu pju tenaga surya/solarcell tipe all in one dimana komponen lampu pju led, battery lithium, controller dan modul surya sudah tergabung dalam satu casing yang juga sudah dilengkapi stang klem.
Note: tiang lampu pju dengan material besi stenlis (stainless steel) saat ini tidak produksi.
Pabrik tiang lampu pju bulat dan tiang lampu pipa bulat kami beralamat di Jl. Terusan Cikuda, Kelurahan Bojong Nangka, Kecamatan Gunung Putri, Kabupaten Bogor.
Kami dapat memberikan surat dukungan pabrikan tiang lampu pju untuk lelang pengadaan tiang galvanis bulat. Untuk mendapatkan brosur spesifikasi teknis, gambar detail dimensi ukuran dan harga tiang lampu pju bulat pipa reducer pressbotol dan tiang pju bulat reducer concentric bisa mengirimkan pertanyaan produk dan harga dengan klik tombol amplop atau whatsapp.
