Tiang PJU Oktagonal 7, 9, 11, 13 Meter

Tiang PJU oktagonal (tiang octagonal= segi 8), tiang PJU heksagonal (tiang hexagonal= segi 6) dan Tiang PJU oktagonal plum (octagonal plum= segi 8 radius) – dimana pada ujung atas terdapat braket atau pipa sock untuk memasang lampu pju. Ketiga profil ini adalah model tiang pju kekinian yang desainnya estetik dan efisien mobilisasi/pengirimannya.

Produsen yang menjual tiang PJU Konvensional untuk lampu PJU LED dengan konsumsi daya listrik terpusat dari Gardu PLN dan tiang PJU Tenaga Surya (Solarcell) untuk lampu PJU dengan konsumsi daya listrik dari Tenaga Surya/Matahari baik tipe lampu PJU Solarcell All in One, Two in One maupun generasi awal (yang masih terpisah antara komponen lampu PJU, modul surya dan battery) yang dilengkapi braket penopang panel/modul surya PV dan penghalang panjat (anti climbing).

Tiang lampu pju oktagonal segi 8 dan tiang tiang lampu pju heksagonal segi 6 adalah tiang baja berongga tunggal dengan bentuk penampang badan poligonal atau segi banyak yang difabrikasi dari baja lembaran yang diproses mesin potong (shearing) menjadi berbentuk trapesium, lalu diproses mesin tekuk press (bending), selanjutnya diproses press untuk merapatkan celah pada 1 sudut belimbing dan kemudian menyambungnya dengan moda pengelasan automatik.

Kami adalah pabrik yang memproduksi tiang lampu pju oktagonal dengan material plat coil JIS G-3131 SPHC maupun plat kapal (marine plate) ukuran 5’x20′ dan 6’x20′ berupa plat baja karbon rendah Japan Standar JIS G-3101 equivalent American Standar ASTM A-36 equivalent China Q235B equivalent Europe S275JR Steel Structure/SS400 (minimum tensile >400 MPa). Spesifikasi material yang memenuhi standar Kementerian Pekerjaan Umum dan Kementerian Perhubungan.

Brand kami Deltapole mengutamakan penerapan ukuran diameter dan tebal material baja pada tiang oktagonal dan tiang heksagonal sesuai standar keamanan dan ketahanan jangka panjang.

Tiang pju octagonal dan tiang pju hexagonal kami pabrikasi dengan mesin cnc computerized di dalam fasilitas alur produksi yang terintegrasi sehingga menjamin presisi kualitasnya.

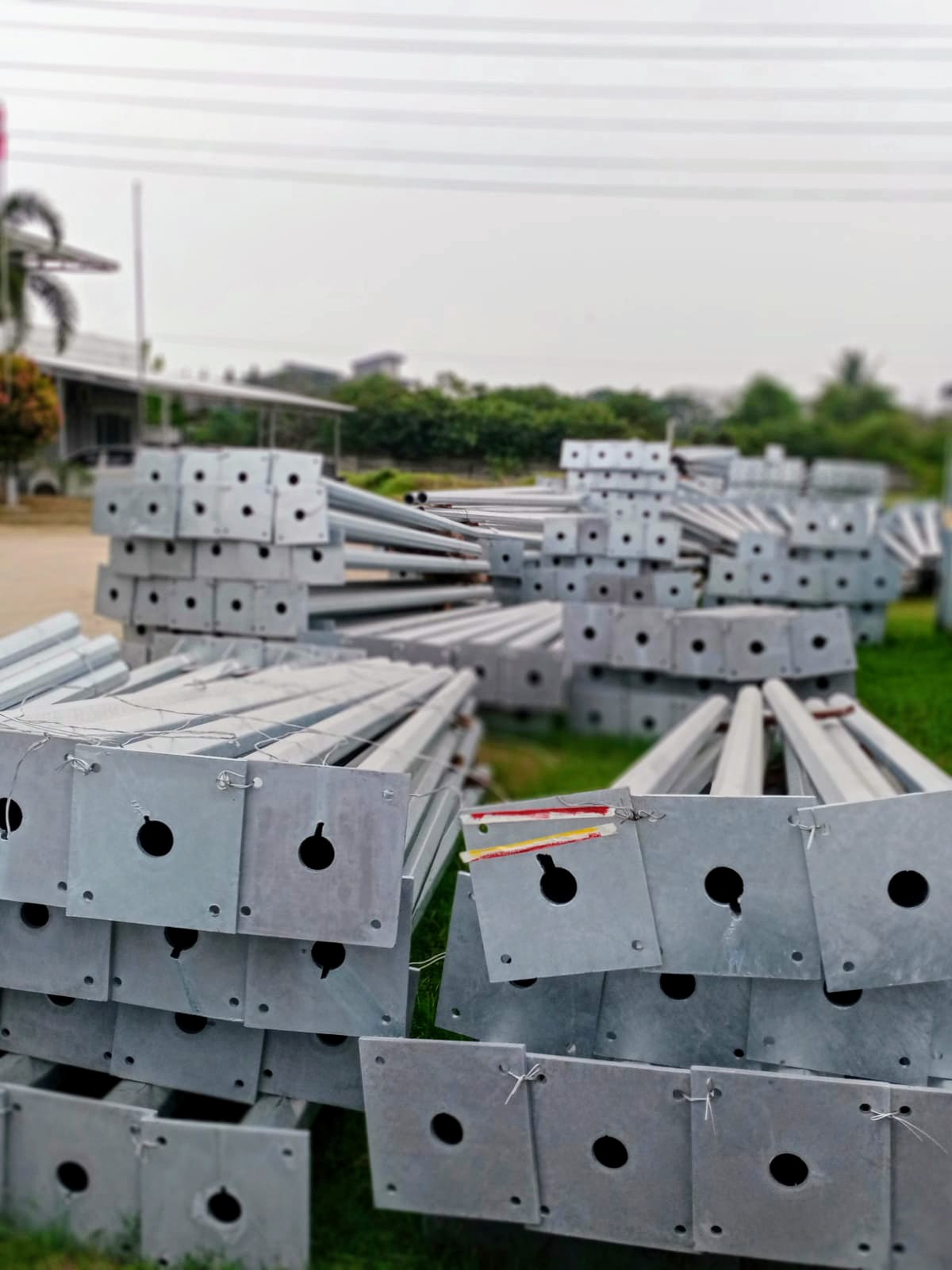

Produk Tiang PJU oktagonal dilapis seng (zinc coat) untuk anti karat/korosi dengan metode galvanisasi celupan panas atau Hot Dip Galvanize (HDG) menurut standar ASTM A-123 dengan tebal lapisan galvanis 75 – 80 mikron untuk tebal plat baja 2,7 – 3,0 mm yang mampu bertahan terhadap korosi sampai 20 – 30 tahun.

Video produksi tiang lampu pju oktagonal

Tiang Lampu PJU adalah tulang punggung penerangan jalan, dan dalam penggunaannya dari hanya model tiang lampu pju sederhana sampai model tiang lampu pju dekorasi yang dihiasi ornamen untuk mempercantik ruang perkotaan. Sebagai produsen tiang lampu pju oktagonal dan tiang lampu taman oktagonal, kami menawarkan berbagai macam ketinggian tiang pju oktagonal mulai dari 1 Meter sampai tinggi lazim digunakan 13 Meter. Untuk ornamen lengan tiang pju oktagonal dapat didesain berbagai variasi model maupun pada bagian puncak/mahkota tiang pju – untuk memenuhi kebutuhan para perencana kota – dan memadukannya dengan tipe lampu pencahayaan yang tepat untuk menonjolkan pemandangan jalan raya, ruang kota dan alam sehingga memudahkan orientasi dalam kegelapan malam dan memenuhi kebutuhan keamanan, estetika dan rekreasi masyarakat.

Tinggi Tiang (m)	Dia. Bawah (mm)	Dia. Atas (mm)	Tebal (mm)	Base Plate (mm)	Lengan Lampu (m)	Dia. Angkur (mm)
1	100	65	3	300	0.7	16
2	105	65	3	300	1.1	16
3	110	65	3	300	1.5	16
4	115	65	3	300	1.5	16
5	120	65	3	300	1.5	16
6	125	65	3	300	1.5	16
7	130	65	3	300	1.5	16
8	135	65	3	300	1.5	19
9	140	65	3	300	1.5	19
10	150	65	3	400	2.2	22
11	160	65	3	400	2.2	22
12	170	65	3	400	2.2	22
13	180	65	3	400	2.2	22
14	190	65	3	400	2.2	22
15	200	65	3	400	2.2	22
16	210	65	3	450	2.2	22
17	220	65	3	450	2.2	25
18	230	65	3	450	2.2	25
19	240	65	3	450	2.2	25
20	250	65	3	450	2.2	25
21	260	65	3	500	2.2	25
22	270	65	3	500	2.2	25

Tiang pju berfungsi sebagai tiang baja lapis galvanis celupan panas (hot dip galvanize) yang menopang lampu pju led dan lampu penerangan luar ruang agar dapat memberikan distribusi penerangan maksimal dan seragam pada ruas jalan dan trotoar jalur pejalan kaki (pedestrian walkway). Perlu dipertimbangkan lokasi titik penempatannya terutama jika ada halangan sinar seperti pohon atau papan iklan.

Tinggi ideal tiang lampu pju oktagonal standar untuk penerangan jalan bervariasi sesuai tipologi dan fungsi jalan atau lahan yang diteranginya. Tiang lampu pju untuk penerangan trotoar yang menerangi fasilitas lajur pejalan kaki/pedestrian dan lajur jalan sepeda adalah 4-6 m. Tiang lampu pju untuk penerangan jalan sempit di area perumahan, jalan dan parkiran area perkantoran, pertokoan dan komplek ruko antara 7-9 Meter. Tiang lampu pju yang lebih tinggi antara 10-13 Meter cocok untuk penerangan jalan arteri dengan lebar jalan >8 Meter seperti di area kawasan komersial, industri, jalan lebar bermedian maupun jalan tol.

Jarak antara dua tiang pju oktagonal yang berdampingan harus 2,5-3 kali tingginya. Tiang pju yang lebih pendek harus dipasang dengan jarak yang lebih dekat. Kepadatan, kecepatan laju kendaraan yang melintas dan jenis lampu yang digunakan di sepanjang jalan tersebut juga akan menentukan tinggi dan jarak ideal antar tiang pju.

Diameter kerucut sorotan cahaya lampu paling jauh harus kira-kira sama dengan ketinggian tiang pju dari baseplate/plat tapak atau dasar tanah. Oleh sebab itu ketinggian akan menentukan jarak maksimum yang disarankan antara dua tiang pju untuk menghindari adanya daerah gelap dimana sorotan cahaya lampu tidak sampai menerangi area di antara dua tiang pju tersebut.

Diameter kerucut sorotan cahaya lampu paling jauh harus kira-kira sama dengan ketinggian tiang pju dari baseplate/plat tapak atau dasar tanah. Oleh sebab itu ketinggian akan menentukan jarak maksimum yang disarankan antara dua tiang pju untuk menghindari adanya daerah gelap dimana sorotan cahaya tidak sampai menerangi area di antara dua tiang pju tersebut.

Selain untuk tiang pju, fungsi lain tiang oktagonal dapat multi purpose sebagai: tiang cctv, tiang penangkal petir, tiang antena, tiang apill/signal pengatur lalu lintas dan tiang rambu dengan metode penyambungan slip joint maupun flange.

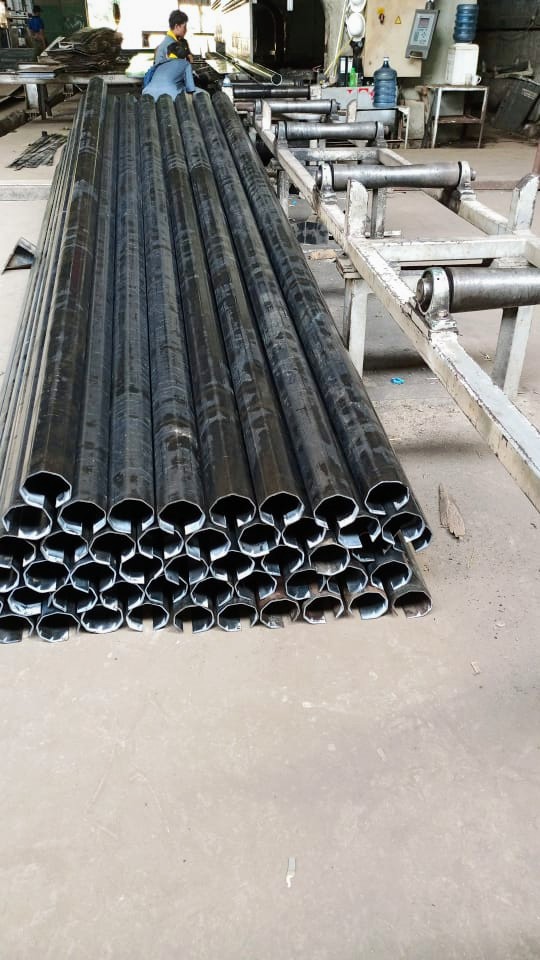

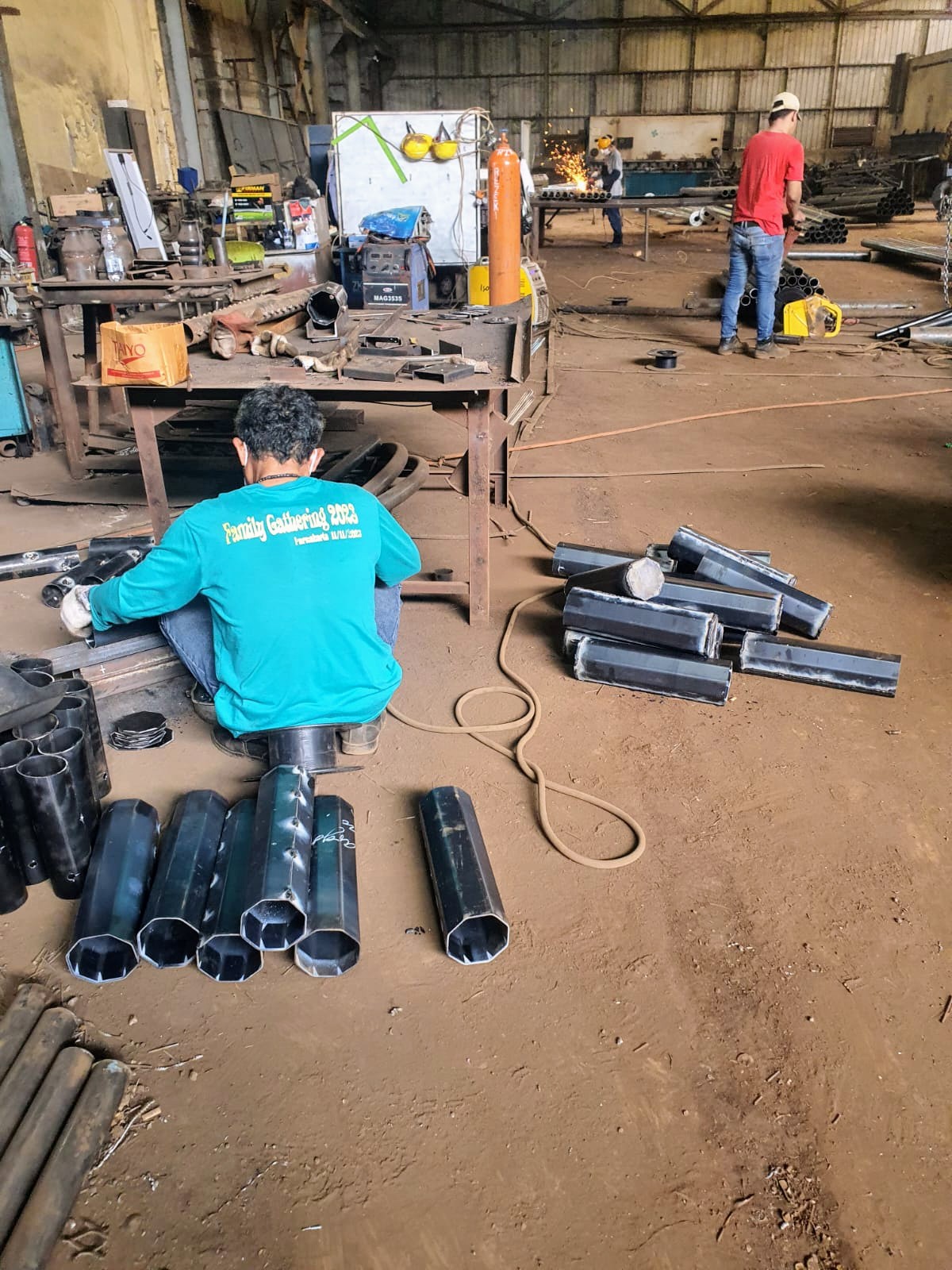

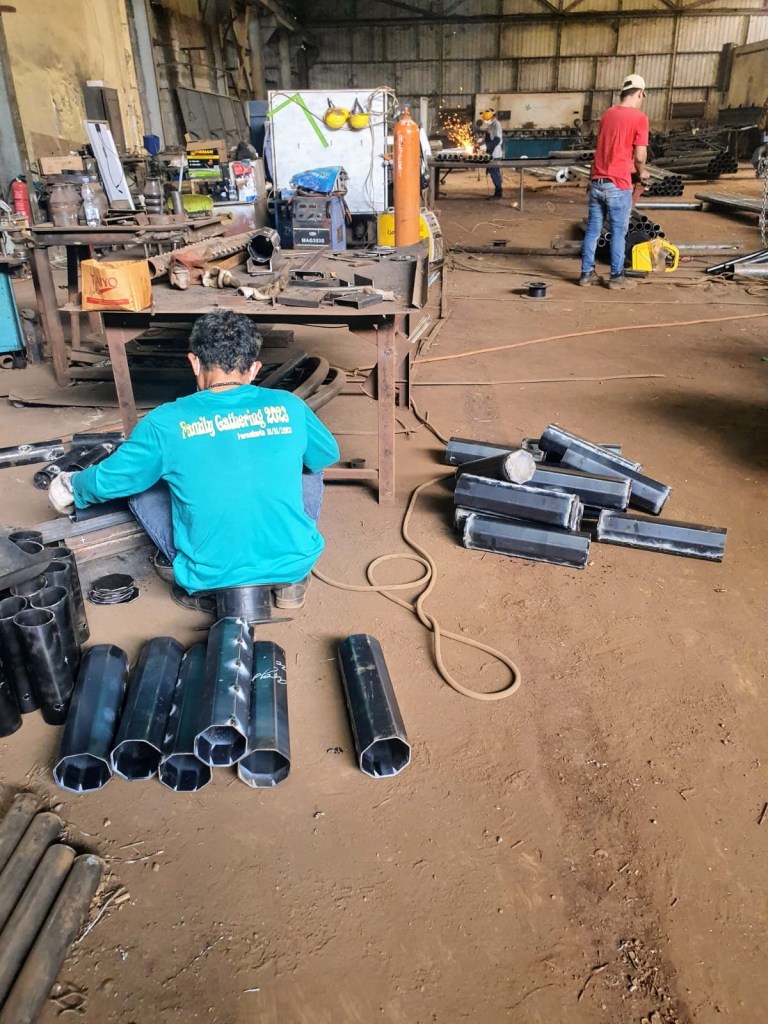

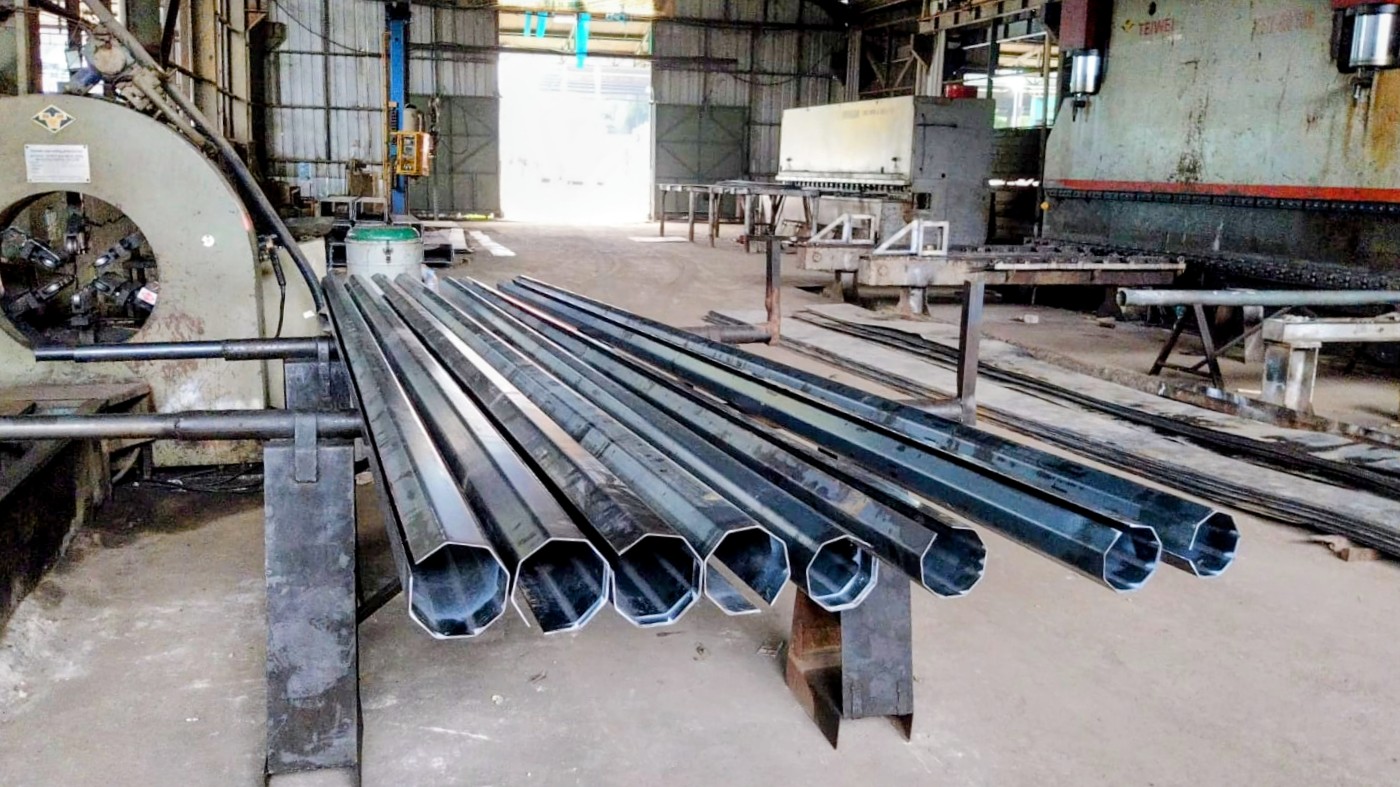

pipa oktagonal setelah proses las panjang

Kualifikasi pabrik dan spesifikasi tiang pju oktagonal dan tiang pju heksagonal produksi kami:

ISO 9001:2015
ISO 14001:2015
ISO 45001:2018
Sertifikat merk tiang pju dari kementerian hukum dan ham
Sertifikat mill material plat baja dari pt krakatau steel
Laporan pengujian tarik (tensile) plat baja dari laboratorium metalurgi
Tingkat komponen dalam negeri (TKDN) tiang pju dari kementerian perindustrian
Memiliki dokumen manual book metode instalasi tiang pju
Tanda daftar badan usaha penyedia tiang pju alat penerangan jalan dari kementerian perhubungan
Izin usaha industri (IUI) pabrik tiang pju
Nomor Induk Berusaha (NIB) pabrik tiang pju
Pengelasan longitudinal segmen tiang pju menggunakan mesin las automatik line (dibuktikan saat kunjungan pabrikan)
Sertifikat hot dip galvanize (diberikan setelah tiang pju selesai diproses hot dip galvanize)

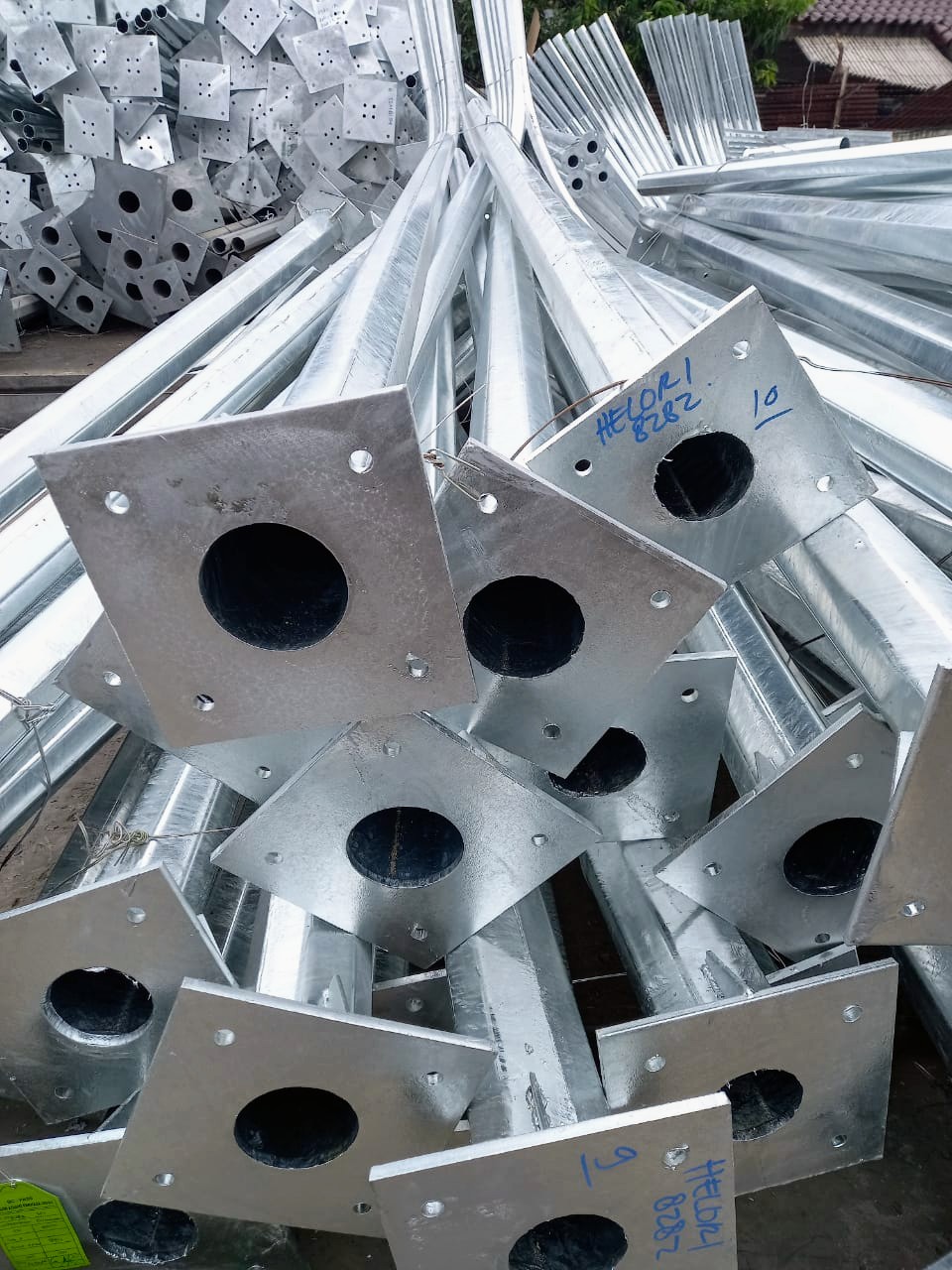

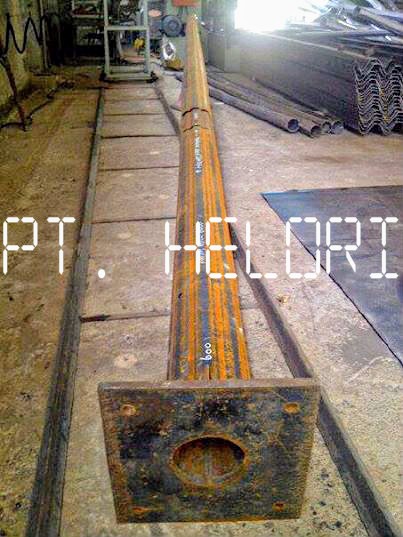

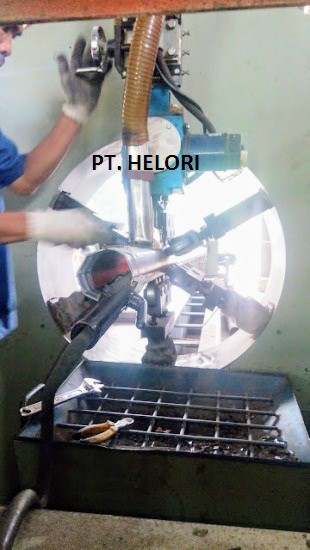

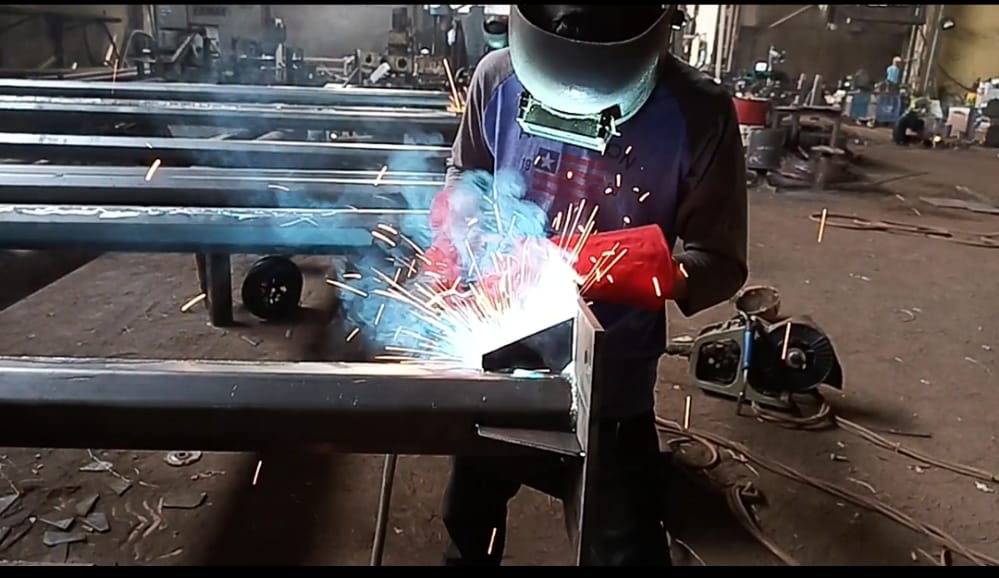

Mengelas tiang dengan baseplate & ribplate

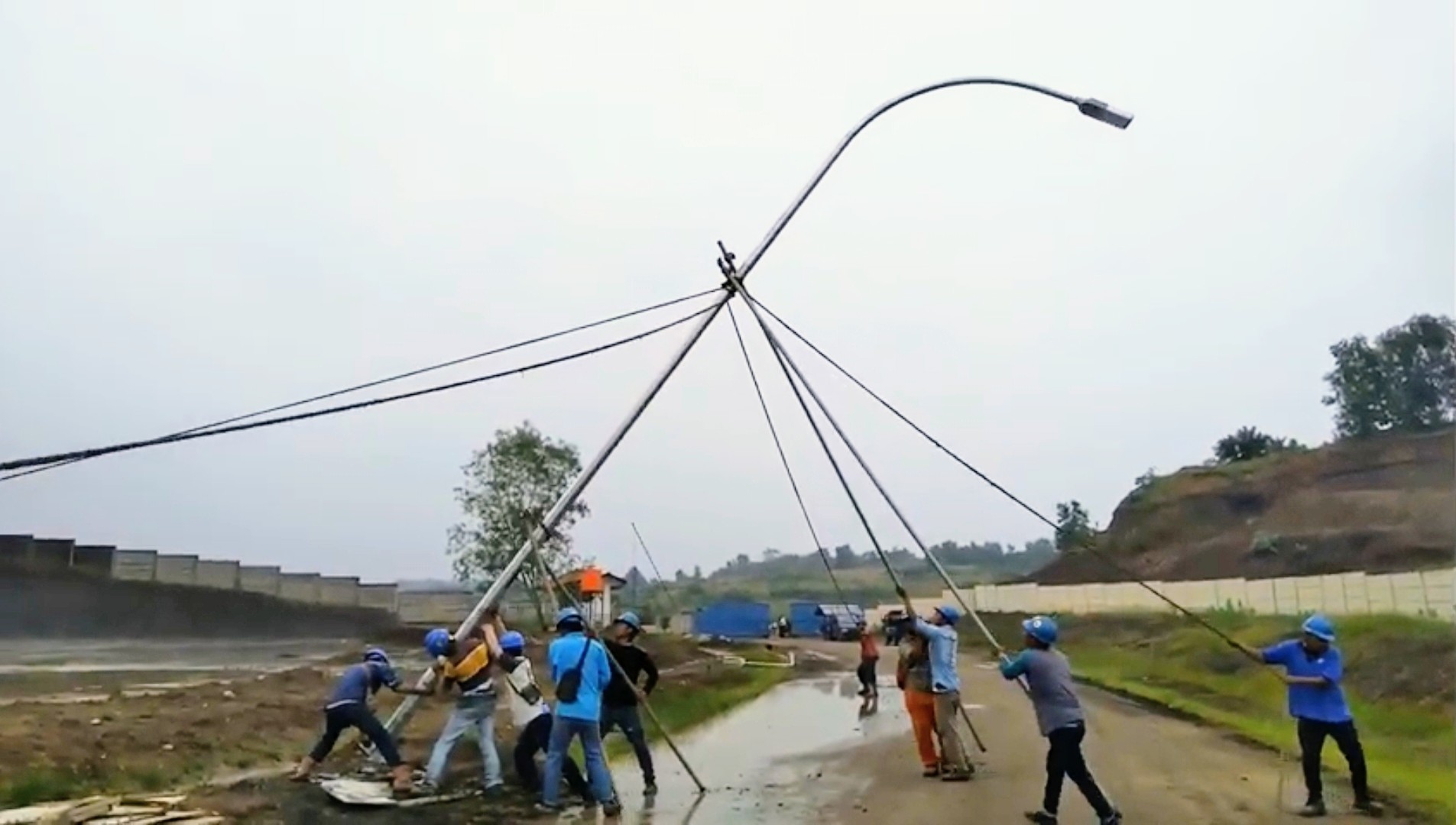

Standar operasi dan prosedur pemasangan tiang pju atau tiang penerangan jalan umum:

• Tinggi tiang pju untuk lingkungan permukiman ± 7 Meter.

• Tinggi tiang pju untuk protokol ± 9 Meter.

• Tinggi tiang pju untuk jalan bypass ± 10 Meter.

• Jaringan menggunakan kabel 4 x 16 MM / 2 x 16 MM TIC.

• Jaringan bawah tanah menggunakan kabel 4 x 16 MM NYFGBY.

• Jarak antar titik lampu ± 40 – 45 Meter.

• Pemasangan tiang lampu pju berjarak 70 CM dari bahu jalan dengan panjang ornamen 150 CM.

• Untuk lampu jalan yang menempel pada tiang listrik menggunakan stang ornamen pipa berdiameter 2 inch, panjang stang ornamen disesuaikan dengan jarak tiang listrik ke bahu jalan dengan sudut kemiringan 5° – 15°.

• Pada lebar jalan 3 – 6 Meter menggunakan lampu SON 70 – 150 Watt / lampu LED setara.

• Pada lebar jalan lebih dari 6 meter menggunakan lampu SON 250 Watt / lampu LED setara.

• Setiap panel digunakan untuk 10 – 15 titik lampu (satu phase). Tiga phase digunakan apabila untuk lampu 30 – 45 titik dengan lampu SON 250 Watt.

• Komponen panel antara lain: Kontaktor, Timer/Fotocell, MCB, Arde, Box Panel.

Model Profil Tiang PJU

A. Tiang PJU Oktagonal (Persegi 8)

Tiang PJU Oktagonal memiliki berbagai kegunaan dari sarana olahraga sampai area industri, dari serendah 5 meter sampai setinggi 45 meter. Oleh karena berbagai kegunaan, maka Tiang PJU Oktagonal juga dikenal sebagai tiang general purpose, di antara fungsinya untuk lampu penerangan jalan dan lampu sorot yang memerlukan peralatan kontrol luminair untuk dipasang di tiang karena diameter yang lebih besar di dasar atau tapered/meruncing.

Tiang PJU Oktagonal dipabrikasi di dalam fasilitas alur produksi yang terintegrasi, sehingga kami menjamin bahwa kualitas setiap tiang adalah seragam/identik dan presisi.

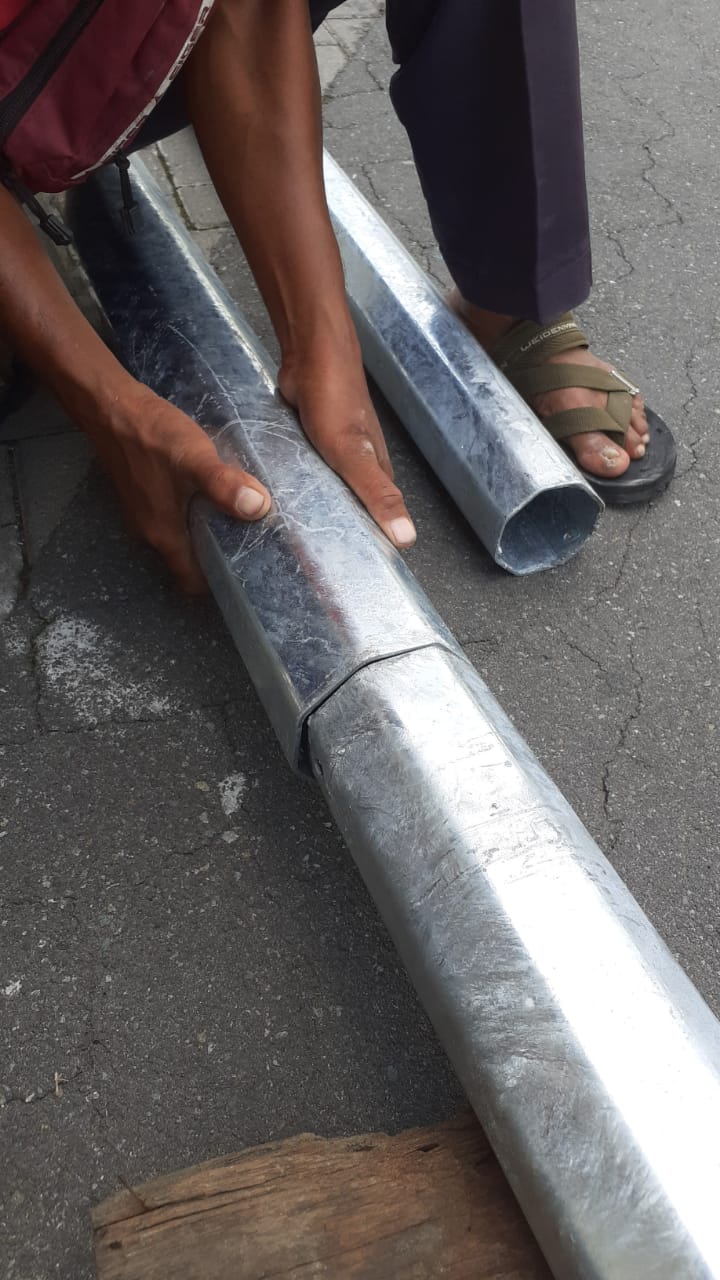

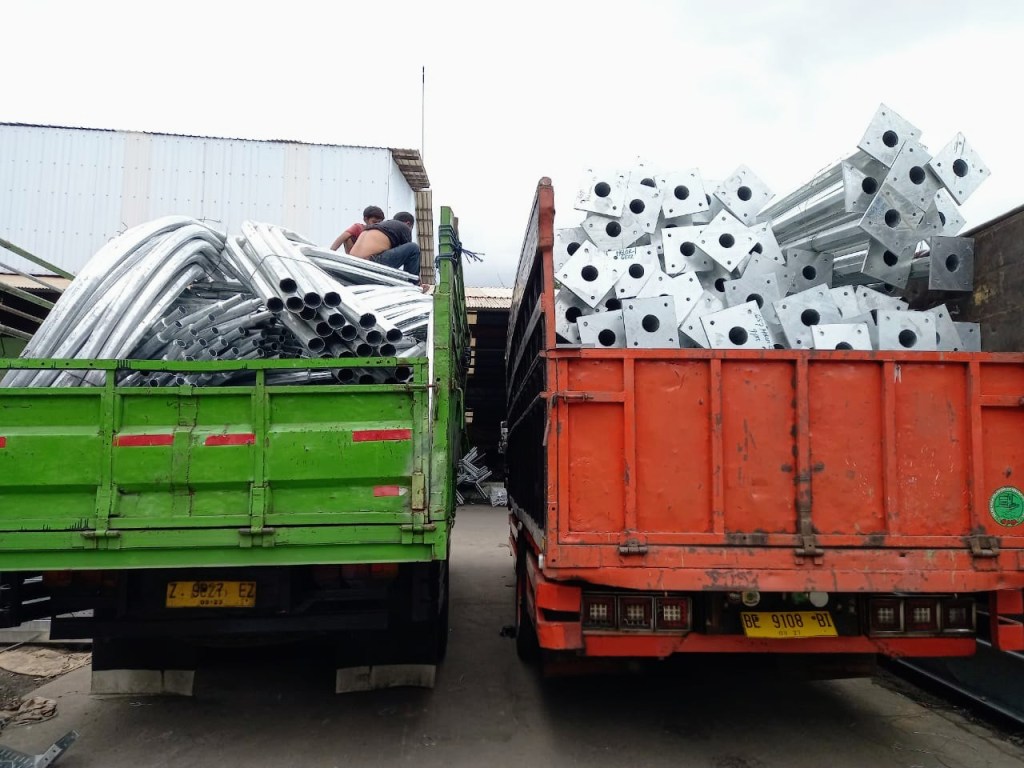

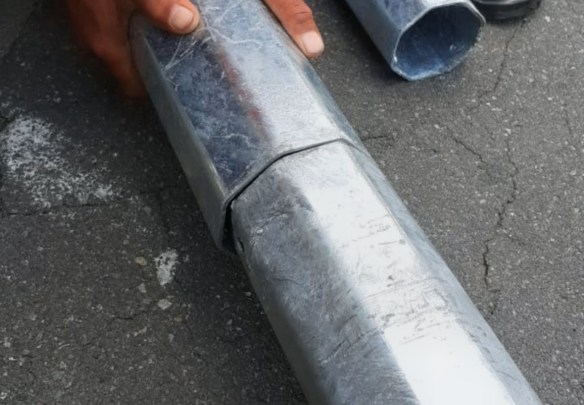

Mobilisasi dan pengangkutan adalah alasan utama/keuntungan dari tiang lampu jalan oktagonal tersebut. Dimana diaplikasikannya sistem penyambungan slip-joint yakni bagian bawah segmen atas (berikutnya) masuk/slip sedalam 30 cm ke bagian atas segmen bawah (sebelumnya)-tersambung tanpa pengelasan (non welding).

Tiang lampu PJU oktagonal kami telah terverifikasi Tingkat Kandungan Dalam Negeri (TKDN) dengan Sertifikat TKDN Kemenperin No. 5570/SJ-IND.8/TKDN/7/2021 untuk Tiang PJU oktagonal single ornament lengan tunggal dan No. 5569/SJ-IND.8/TKDN/7/2021 untuk tiang PJU oktagonal double ornament lengan ganda. Link TKDN Tiang PJU single ornament dan Link TKDN Tiang PJU double ornament

Karakteristik Desain Tiang PJU Oktagonal:

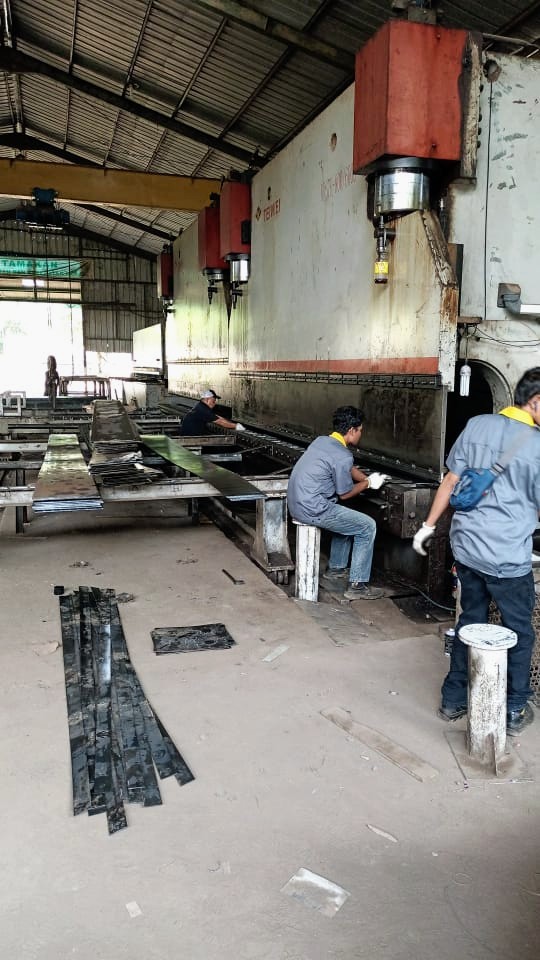

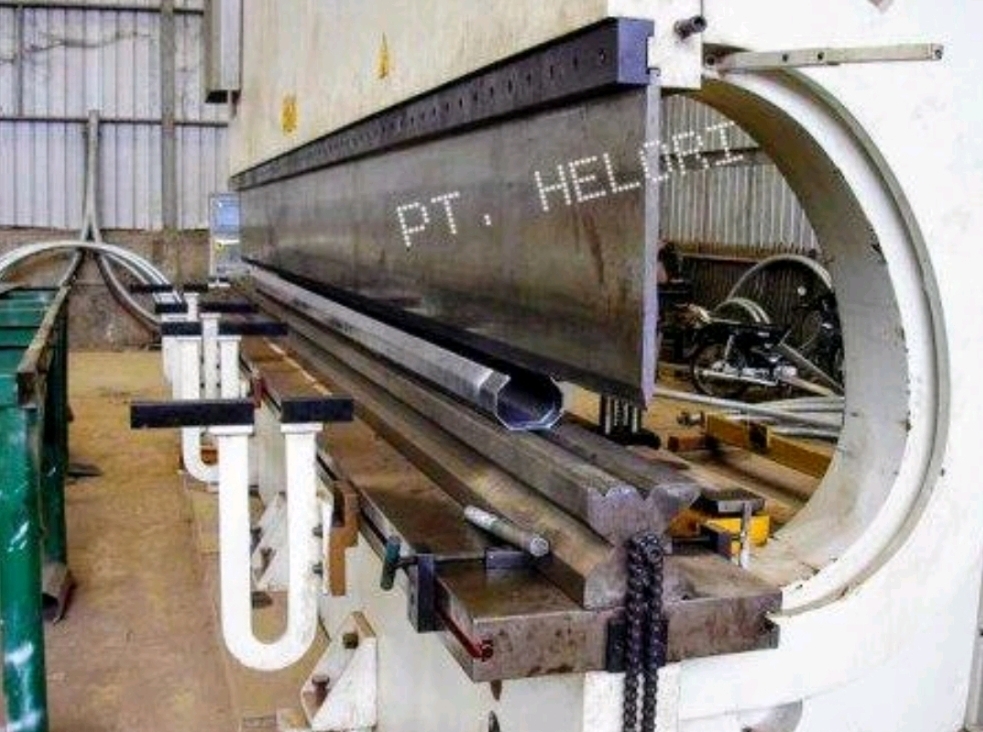

1. Tiang PJU oktagonal diproduksi dari lembar plat baja yang ditekuk press (bending), lalu dilas cantum (tack welding) dan mengelasnya secara longitudinal.

2. Tiang PJU oktagonal harus meruncing secara merata dari dasar ke atas.

3. Tiang PJU oktagonal lebih direkomendasi dibuat dalam satu bagian tunggal/monopole.

4. Tidak boleh ada sambungan dilas melingkar di tiang PJU octagonal, metode sambungan slip (slip joint) tanpa las dan pengunci baut.

5. Elektroda yang digunakan harus sesuai dengan kadar baja yang digunakan dan memiliki sifat mekanik yang sama dengan baja yang digunakan.

6. Semua las harus dipastikan tidak ada celah lubang di dalam atau di luar permukaan.

7. Pelat penutup lubang harus terpasang rapat dengan pengunci baut.

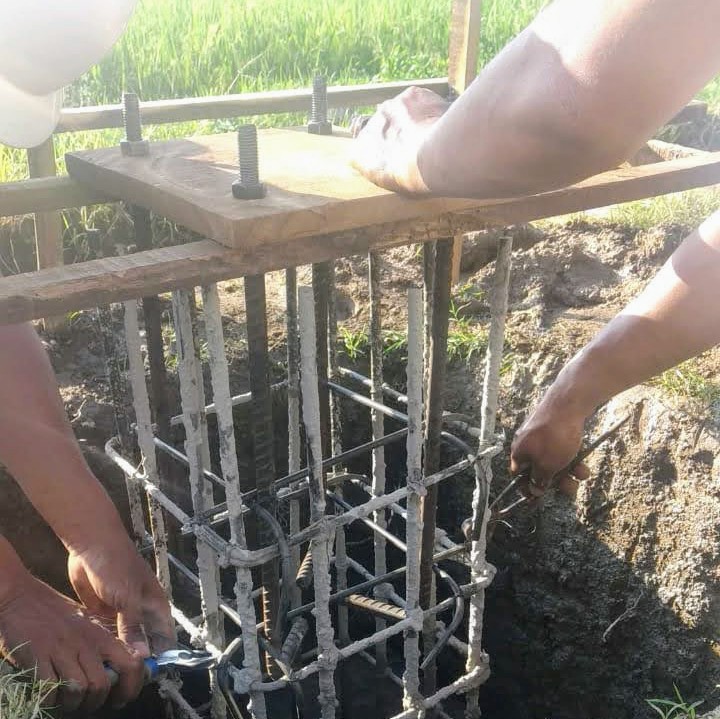

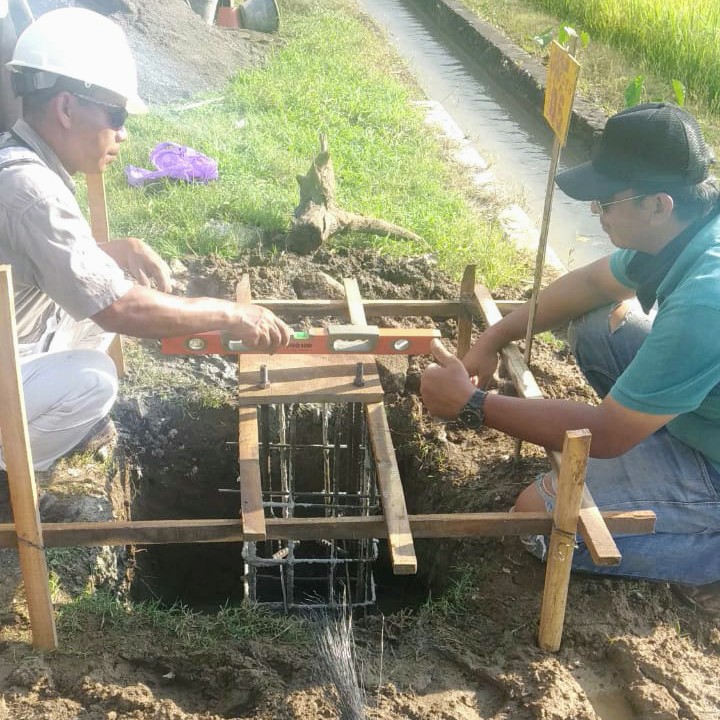

8. Pemasangan tiang PJU octagonal harus berada pada baut angkur pondasi dengan pelat dasar.

9. Tiang oktagonal harus dirancang untuk mampu menopang lampu penerangan jalan dengan berat sekitar 10 sampai 16 KG.

10. Tiang PJU oktagonal harus dicelupkan ke dalam bak cairan galvanis panas untuk memberikan ketebalan rata-rata galvanisasi sesuai standar BS EN 1461 yaitu minimal 65 s/d maksimal 75 mikron.

11. Tiang PJU octagonal harus dirancang untuk kuat terhadap hembusan kecepatan angin maksimal 50 meter per detik (180 KM per jam).

√ Aplikasi:

Pencahayaan sarana olahraga.
Taman kota.
Komersial dan area industri.
Sarana jalan dan Highway.
Lokasi Pertambangan.
Apron Bandara dan Dermaga.
Pencahayaan lapangan parkir.
Pusat perbelanjaan/mall.

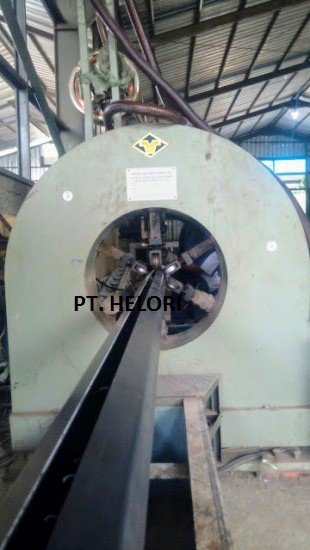

Mesin press cantum autoline dan mesin las saw autoline yang kami gunakan dalam proses produksi tiang pju oktagonal memiliki dua keunggulan:

1. Proses pengelasan tiang lebih cepat dan mudah dibanding las manual yang tergantung pada kecepatan kerja operator las.

2. Kualitas pengelasan tiang lebih baik dibanding hasil las manual yang tergantung pada kualitas kerja operator las.

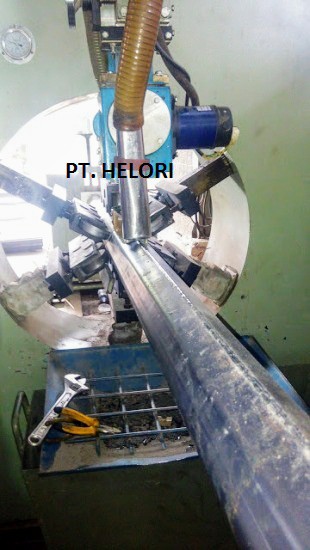

Proses press, las cantum (tack welding) dan pengelasan longitudinal pada segmen tiang pju oktagonal menggunakan mesin las cnc autoline menghasilkan sudut belimbing simetris dan garis las yang lurus

Video proses las longitudinal segmen tiang pju oktagonal menggunakan mesin las saw autoline menghasilkan garis las yang lurus, penetrasi dalam dan padat serta bersih (tidak ada kerak seperti las manual saw/co dan smaw/stik)

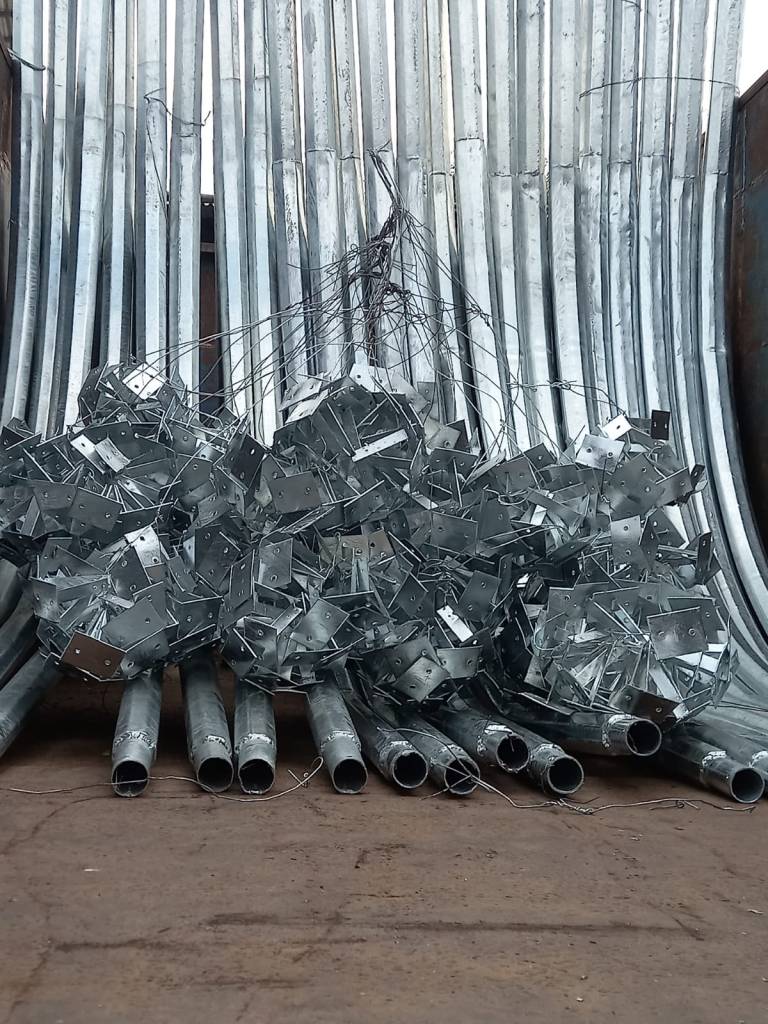

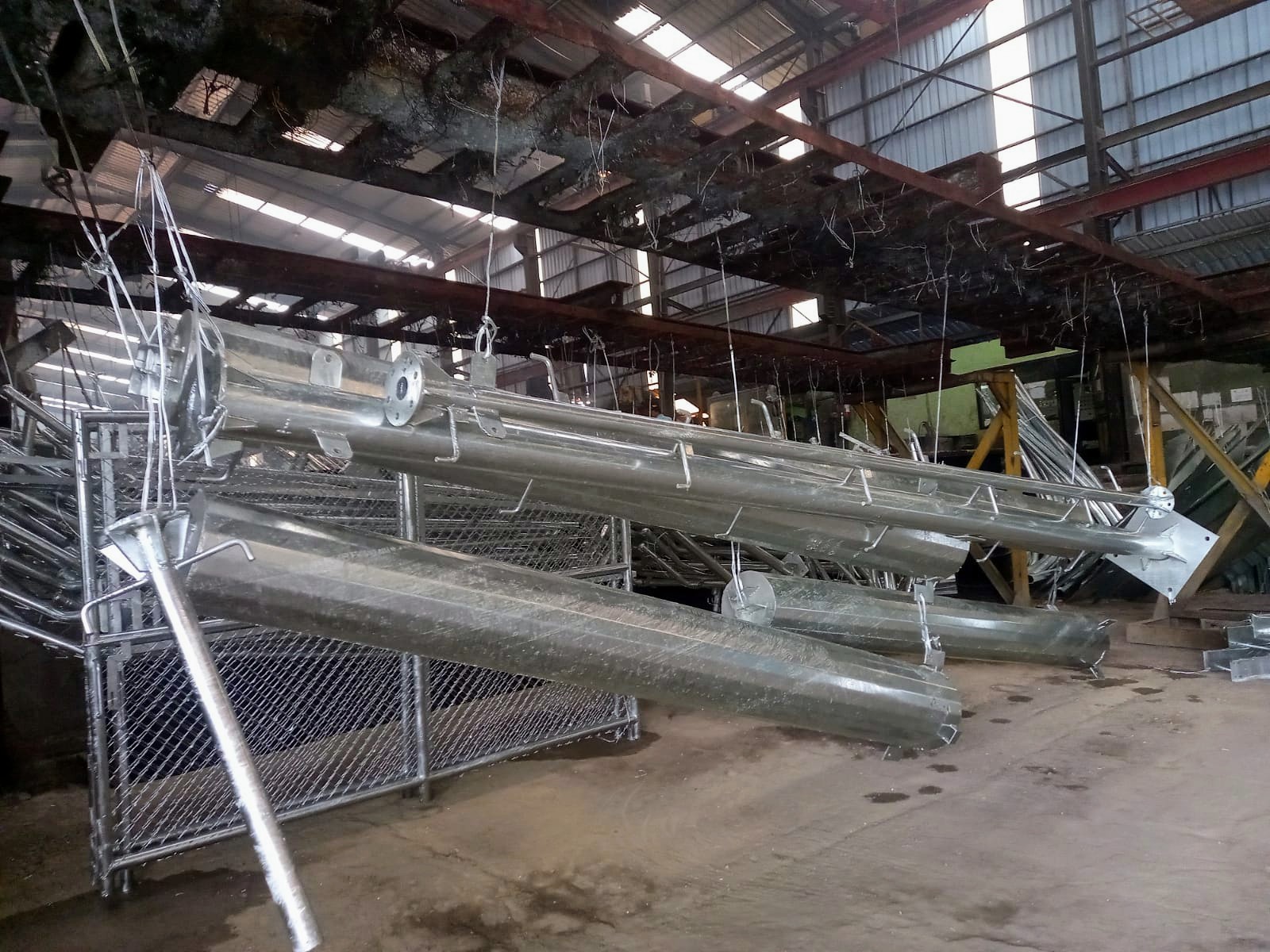

Proses pelapisan anti korosi hot dip galvanize Tiang PJU oktagonal

√ Gambar Teknis Tiang PJU Oktagonal (Streetlighting Octagonal Pole):

Klik tinggi tiang pju oktagonal di bawah untuk menampilkan gambar spek.

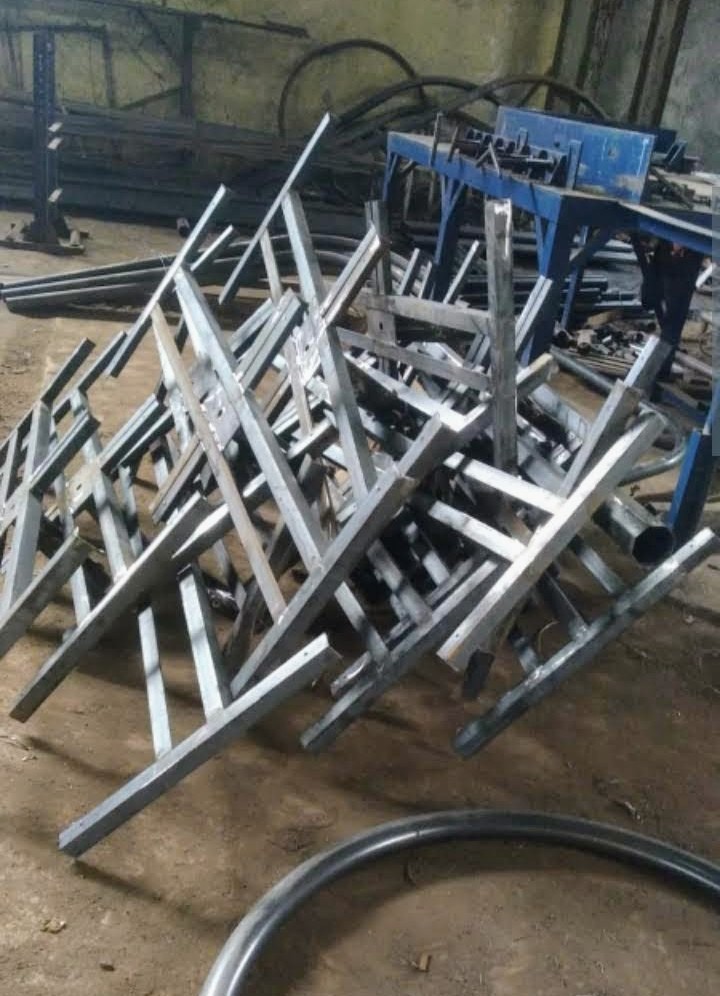

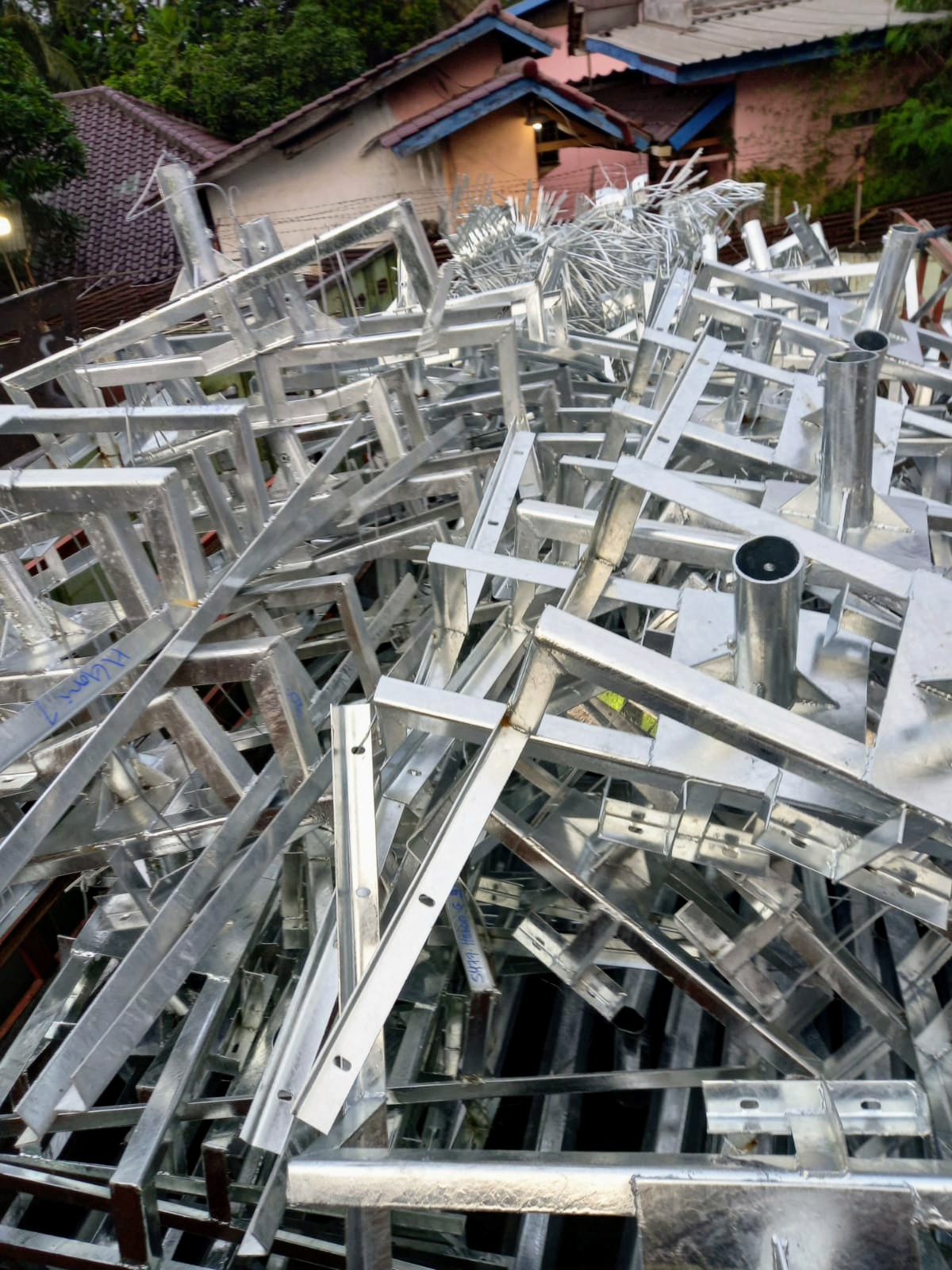

√ Gambar Teknis Tiang PJU Oktagonal Tipe Tenaga Surya (PLTS) + Bracket Modul Surya:

Klik tinggi tiang pju di bawah untuk menampilkan gambar spek.

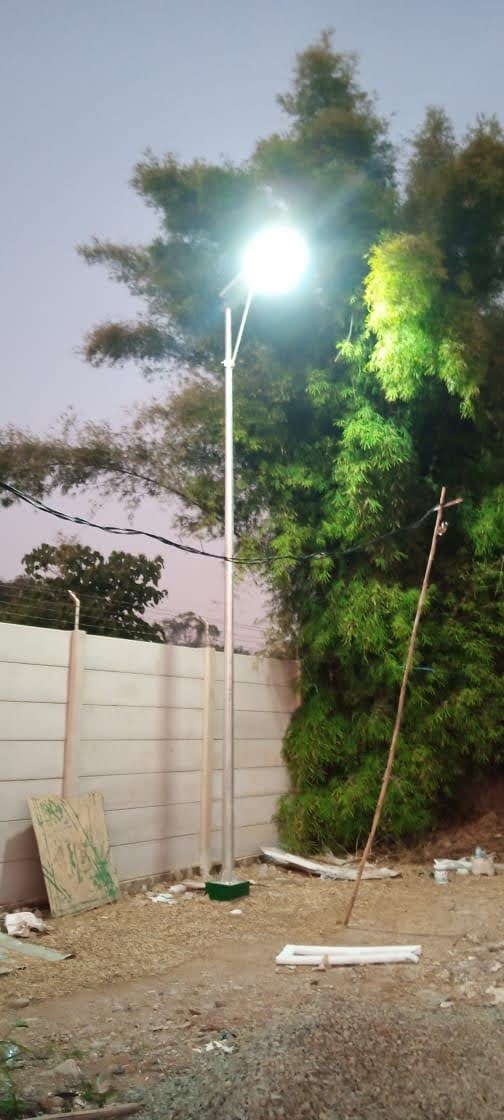

Tiang PJU oktagonal lurus tanpa ornamen stang lengan biasanya digunakan untuk lampu pju tenaga surya/solarcell tipe all in one dimana komponen lampu pju led, battery lithium, controller dan modul surya sudah tergabung dalam satu casing yang juga sudah dilengkapi stang klem.

Video tiang pju oktagonal lurus tanpa ornamen stang lengan

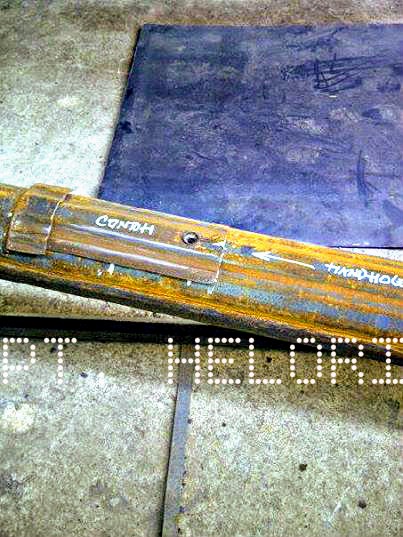

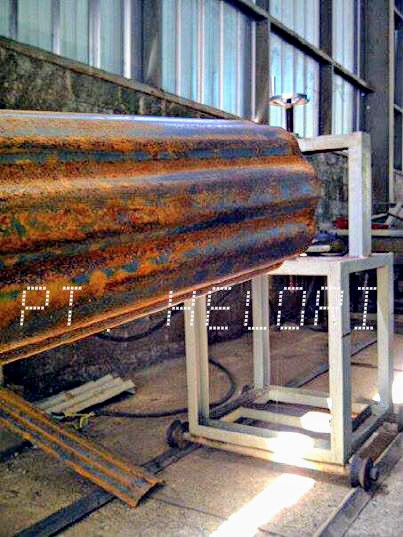

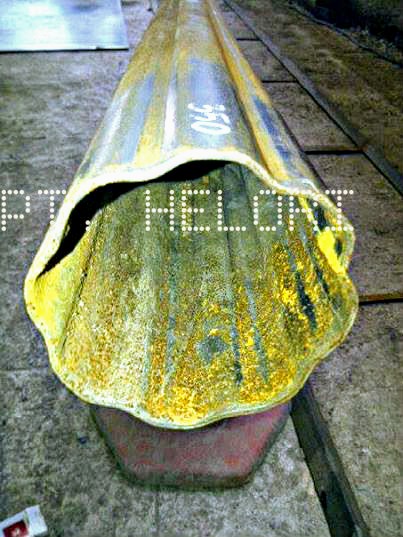

B. Tiang PJU Oktagonal Plum

Tiang PJU oktagonal plum adalah tiang oktagonal bergelombang menyerupai buah plum. Tiang lampu PJU oktagonal plum dapat dibuat sampai tinggi maksimal 8 meter. Tiang PJU octagonal plum merupakan model tiang octagonal baru sebagai pilihan alternatif & inovasi dari tiang octagonal biasa. Kelebihan tiang tersebut hanya terdiri atas 1 segmen (bukan pengabungan slip antara 2 segmen) sehingga memudahkan dalam proses instalasinya. Kami adalah produsen tiang pertama & tunggal sampai saat ini yang mampu memproduksi tiang PJU model oktagonal plum di Indonesia.

√ Gambar Teknis Tiang PJU Octagonal Plum:

Klik tinggi tiang pju di bawah untuk menampilkan gambar spek.

√ Gambar Teknis Tiang PJU Octagonal Plum Tipe Tenaga Surya (PLTS) + Bracket Modul Surya:

Klik tinggi tiang pju di bawah untuk menampilkan gambar spek.

Note: tiang lampu pju dengan material besi stenlis (stainless steel) saat ini tidak produksi.

Pabrik tiang pju oktagonal dan tiang pju heksagonal kami beralamat di Jl. Terusan Cikuda, Kelurahan Bojong Nangka, Kecamatan Gunung Putri, Kabupaten Bogor.

Kami dapat memberikan surat dukungan pabrikan tiang lampu pju untuk lelang pengadaan tiang galvanis oktagonal. Untuk mendapatkan brosur spesifikasi teknis, gambar detail dimensi ukuran dan harga tiang pju oktagonal dan tiang pju heksagonal bisa mengirimkan pertanyaan produk dan harga dengan klik tombol amplop atau whatsapp.
