Tiang Lampu Jalan Bulat Taper 6, 7, 8, 9, 10 Meter
Tiang lampu jalan bulat taper adalah tiang penerangan jalan umum atau Tiang PJU dengan profil bulat mengerucut (tapered/conical round pole) seperti terompet yang semakin mengecil proporsional, sehingga meniadakan metode penyambungan press botol maupun dengan mangkuk besi reducer concentric sebagaimana lazim digunakan sebagai cara menyambung dua segmen pipa yang berbeda diameter seperti pada tiang listrik pln dan tiang pju bulat model lama.
Produsen yang menjual tiang PJU Konvensional untuk lampu PJU LED dengan konsumsi daya listrik terpusat dari Gardu PLN dan tiang PJU Tenaga Surya (Solarcell) untuk lampu PJU dengan konsumsi daya listrik dari Tenaga Surya/Matahari baik tipe lampu PJU Solarcell All in One, Two in One maupun generasi awal (yang masih terpisah antara komponen lampu PJU, modul surya dan battery) yang dilengkapi braket penopang panel/modul surya PV dan penghalang panjat (anti climbing).

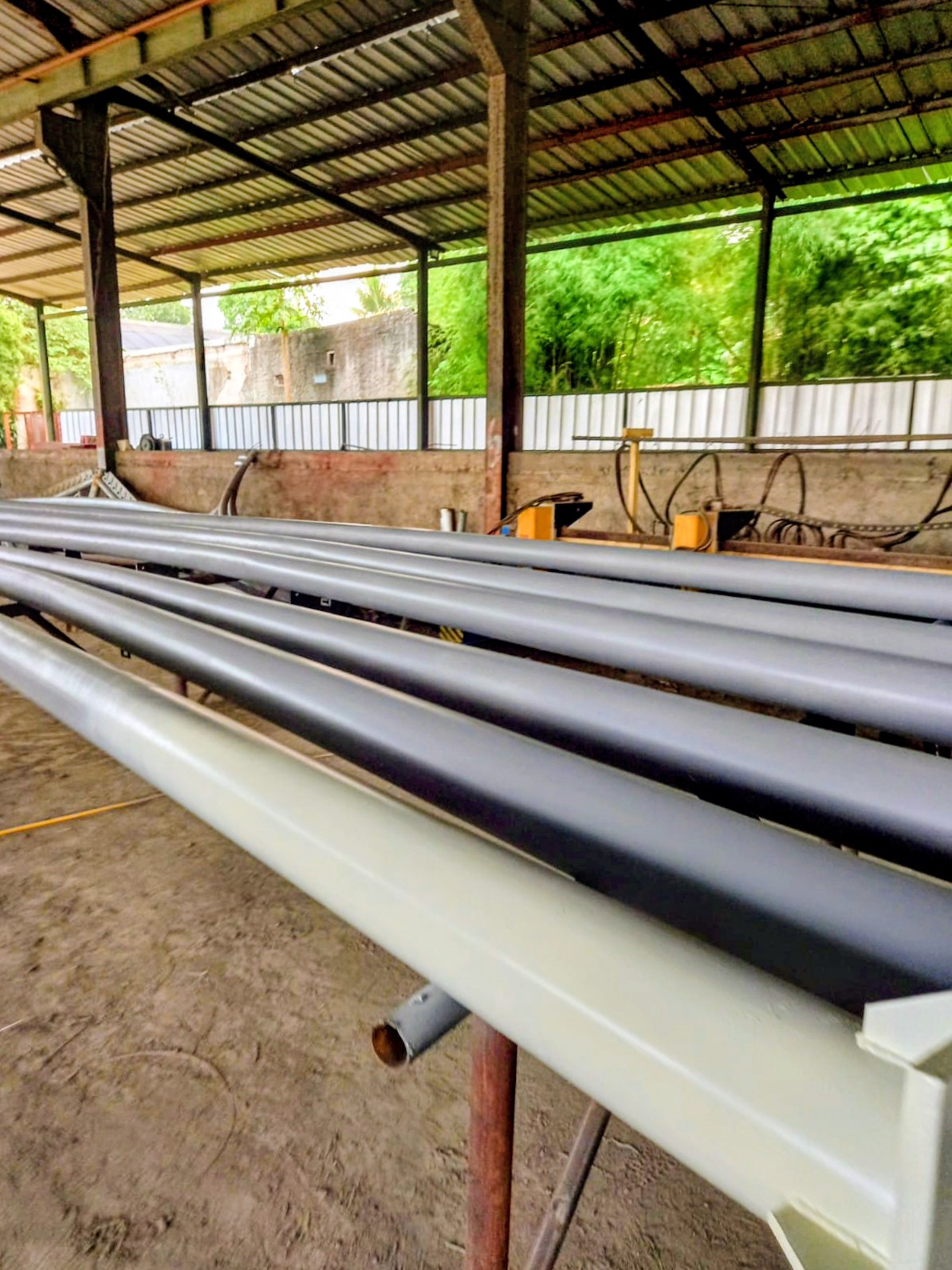

Tiang lampu pju bulat taper adalah tiang baja berongga tunggal dengan bentuk penampang badan poligonal atau segi banyak yang difabrikasi dari baja lembaran yang diproses mesin potong (shearing) menjadi berbentuk trapesium, lalu diproses mesin tekuk press (bending), selanjutnya diproses press untuk merapatkan celah pada 1 sudut belimbing dan kemudian menyambungnya dengan moda pengelasan automatik.
Tiang lampu pju bulat taper dapat dibuat langsung satu segmen untuk tinggi sampai 12 meter dan jika tinggi tiang lampu jalan 13 meter/lebih, maka dibuat dari 2 segmen yang tersambung dengan metode slip joint – dimana pada ujung atas terdapat braket atau pipa sock untuk memasang lampu pju. Kami adalah pabrikasi tiang lampu penerangan jalan bulat taper yang pertama di Indonesia.
Kami adalah pabrik yang memproduksi tiang lampu pju bulat taper dengan material plat coil JIS G-3131 SPHC maupun plat kapal (marine plate) ukuran 5’x20′ dan 6’x20′ berupa plat baja karbon rendah Japan Standar JIS G-3101 equivalent American Standar ASTM A-36 equivalent China Q235B equivalent Europe S275JR Steel Structure/SS400 (minimum tensile >400 MPa). Spesifikasi material yang memenuhi standar Kementerian Pekerjaan Umum dan Kementerian Perhubungan.
Brand kami Deltapole mengutamakan penerapan ukuran diameter dan tebal material baja pada tiang bulat taper sesuai standar keamanan dan ketahanan jangka panjang.

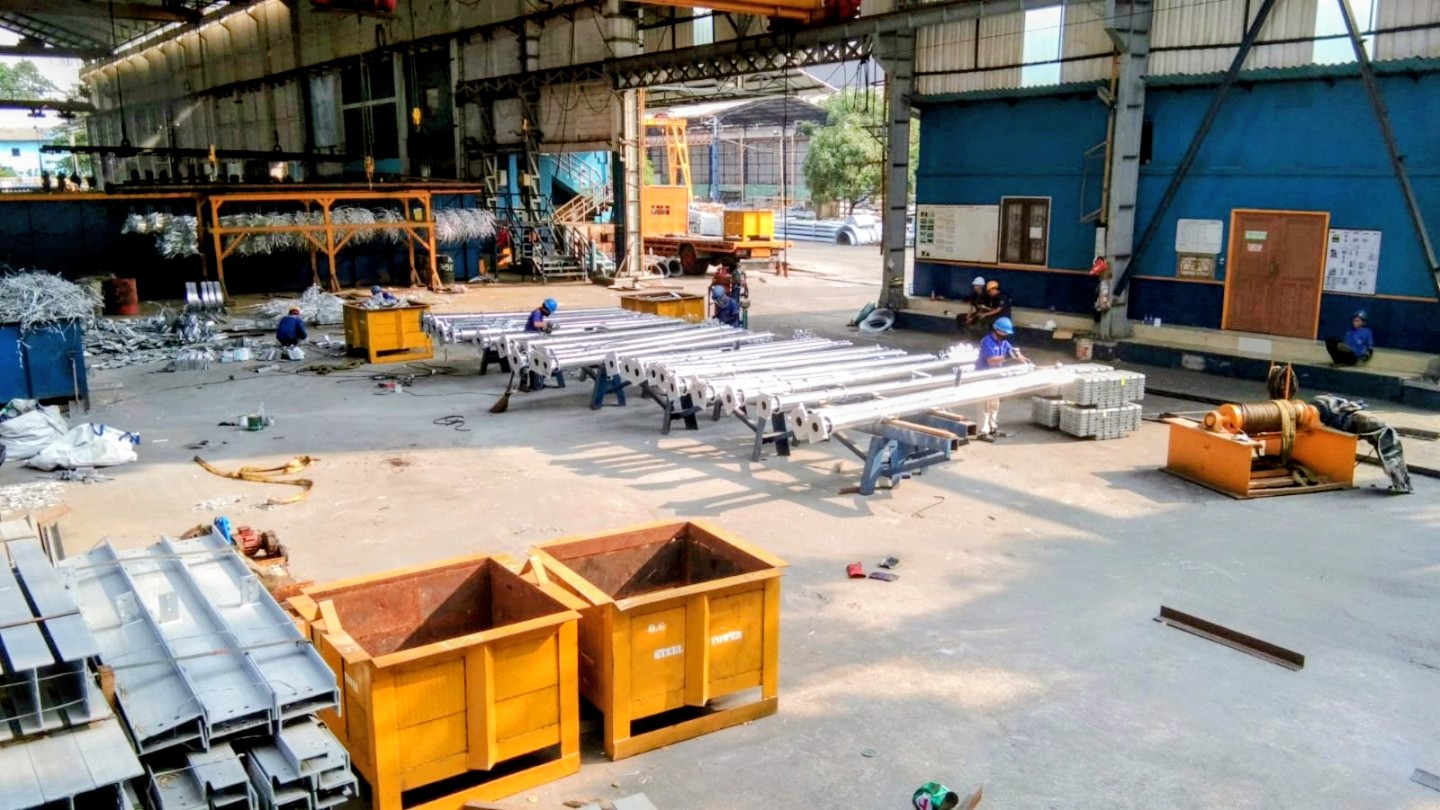

Tiang pju bulat taper kami pabrikasi dengan mesin cnc computerized di dalam fasilitas alur produksi yang terintegrasi sehingga menjamin presisi kualitasnya.

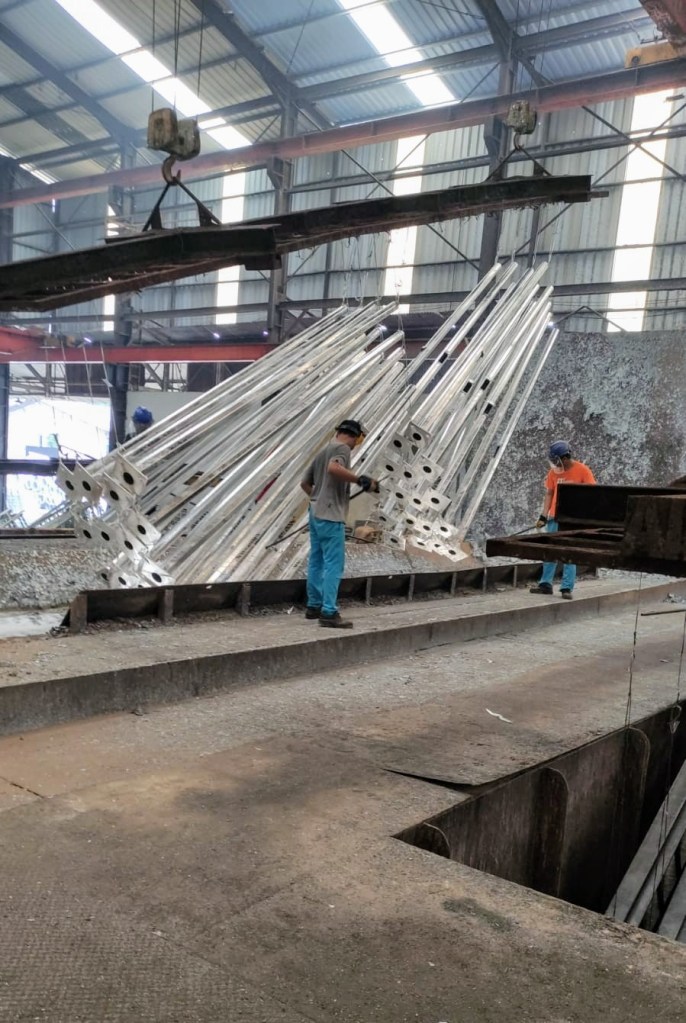

Tiang PJU bulat taper dilapis seng (zinc coat) untuk anti karat/korosi dengan metode galvanisasi celupan panas atau Hot Dip Galvanize (HDG) menurut standar ASTM A-123 dengan tebal lapisan galvanis 75 – 80 mikron untuk tebal plat baja 2,7 – 3,0 mm yang mampu bertahan terhadap korosi sampai 20 – 30 tahun.

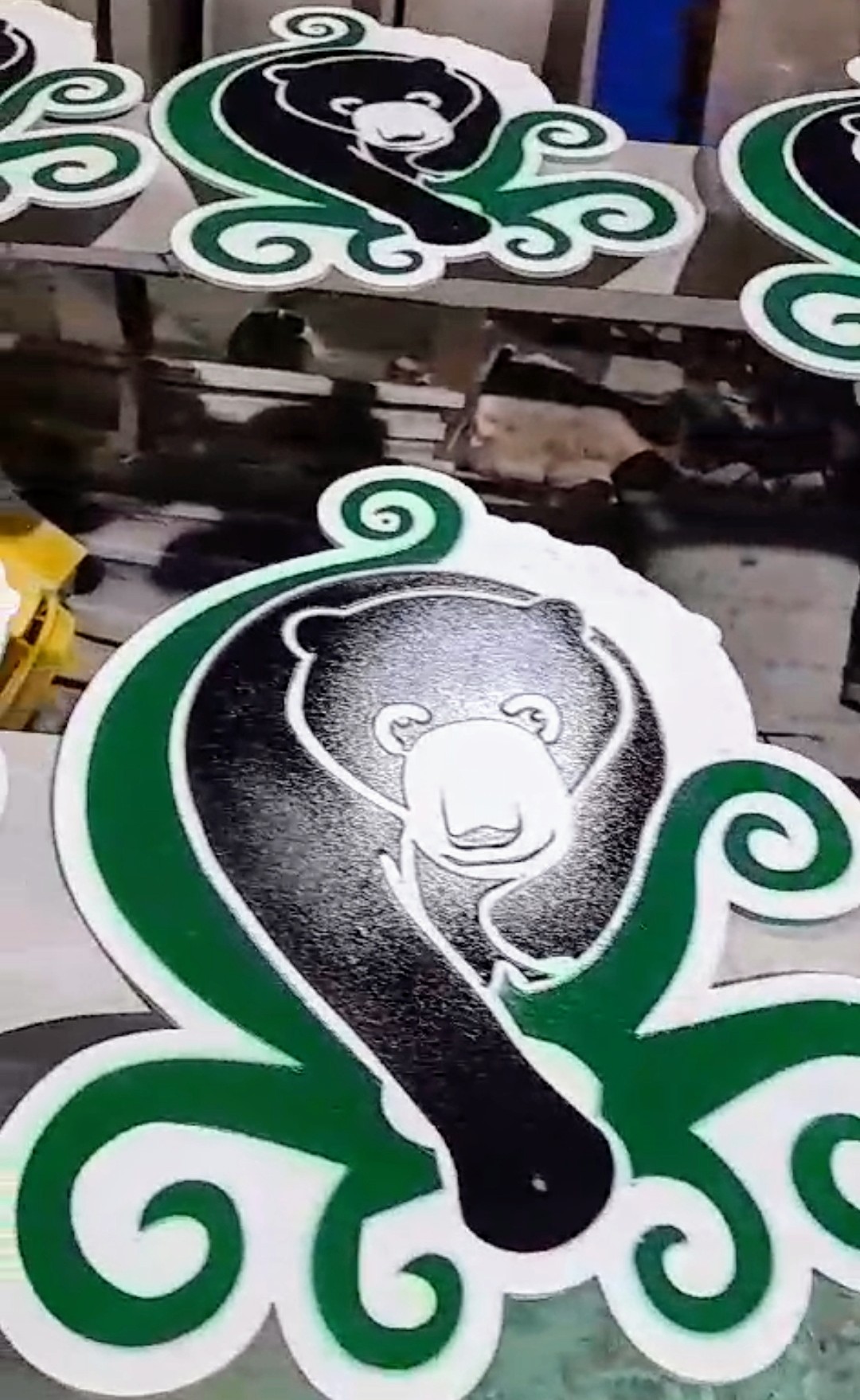

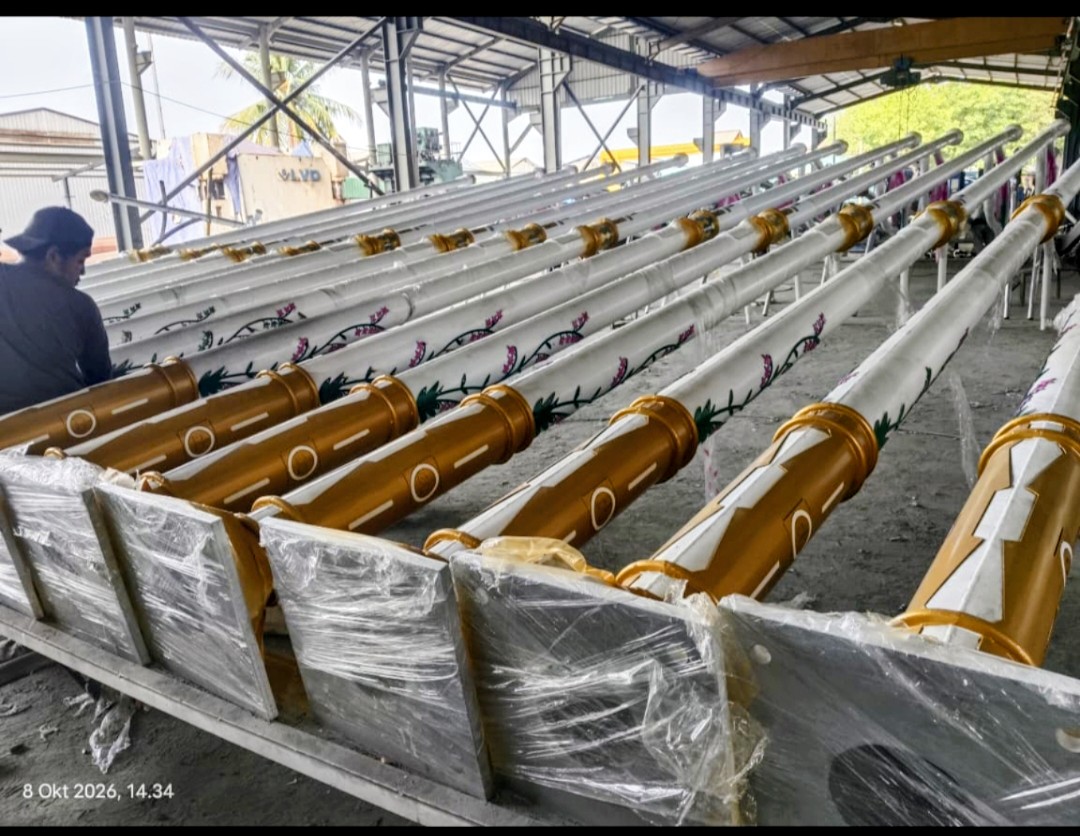

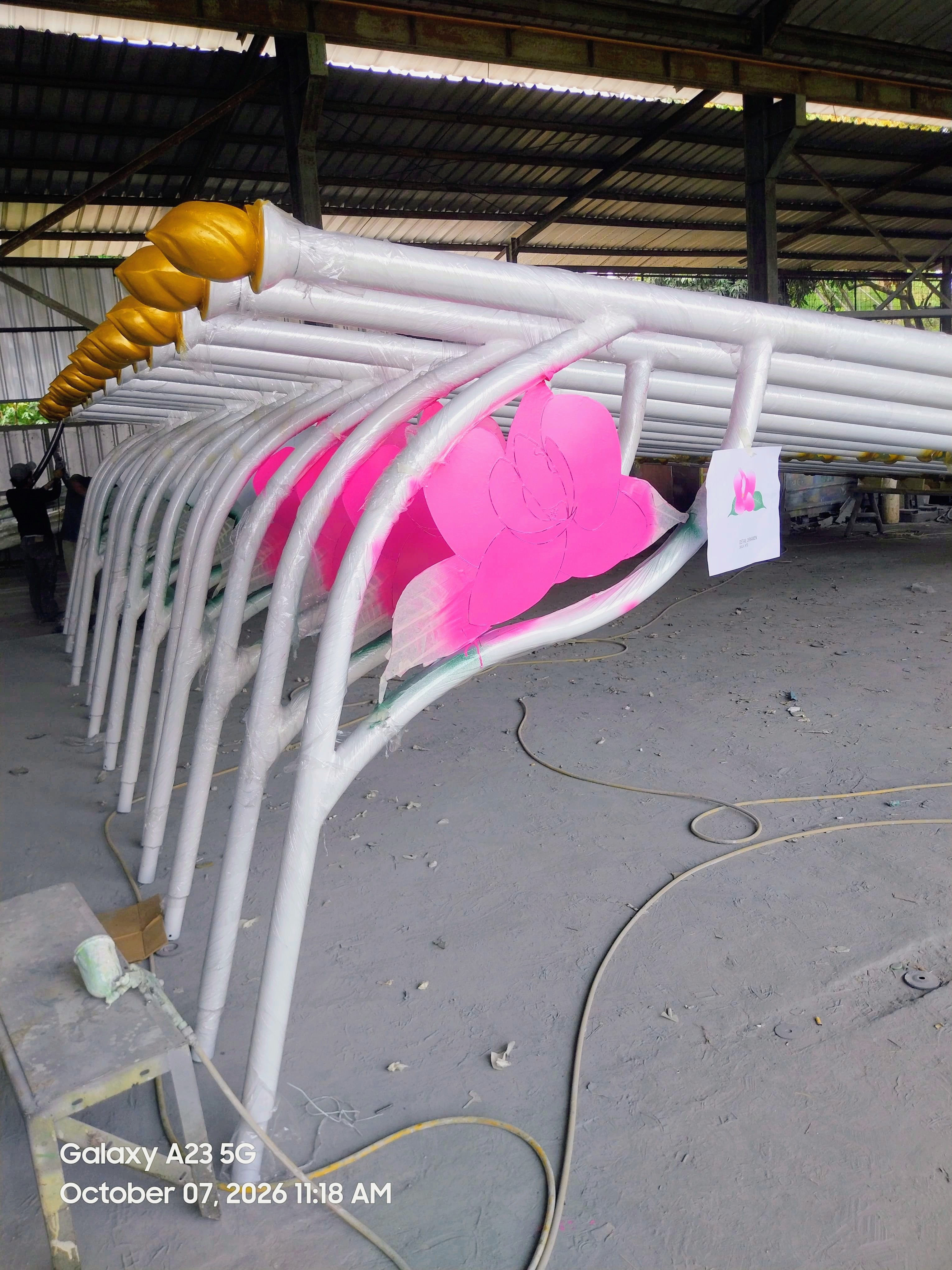

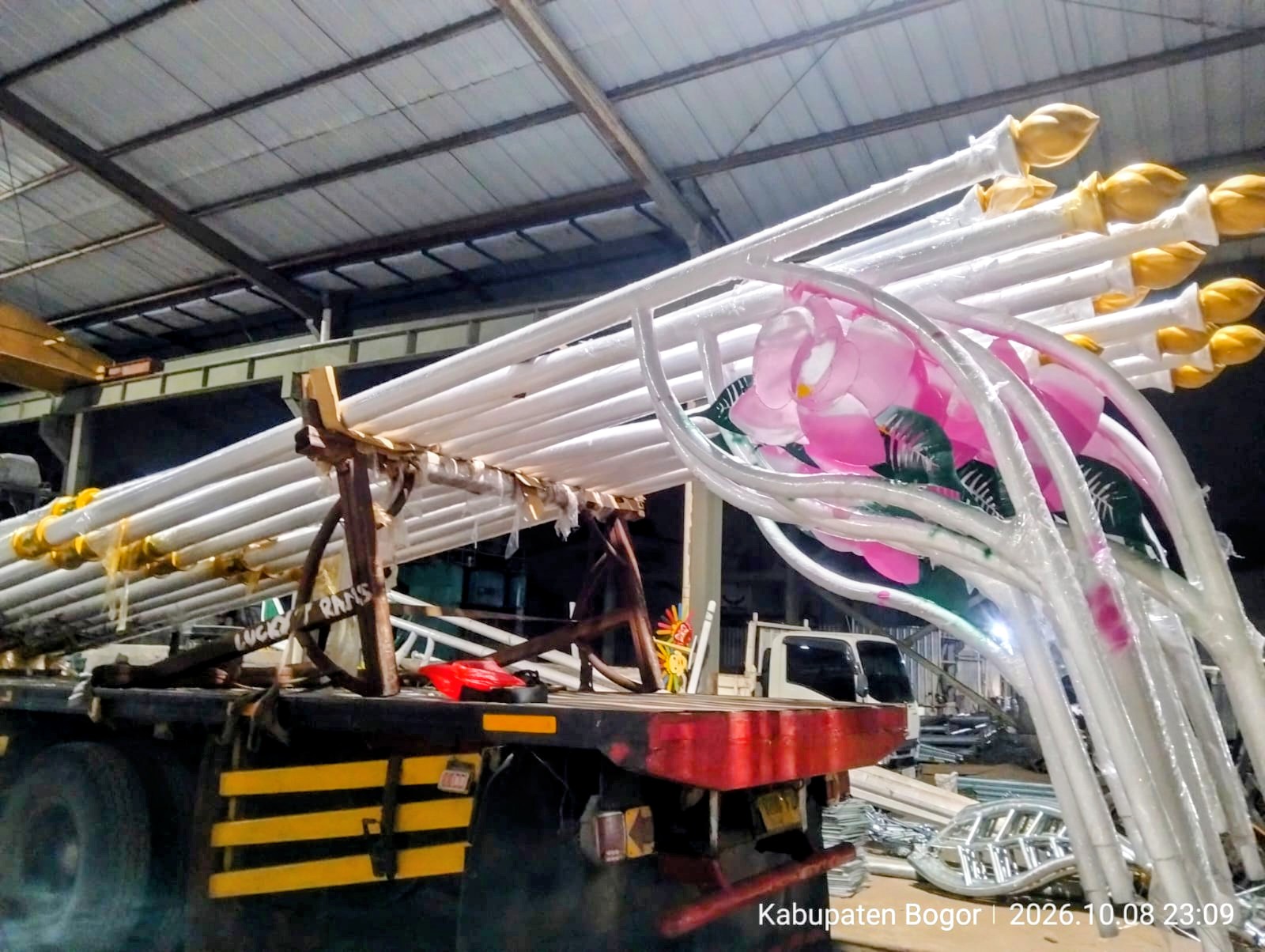

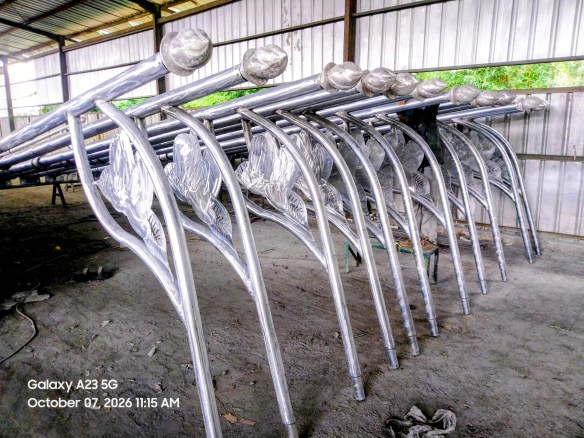

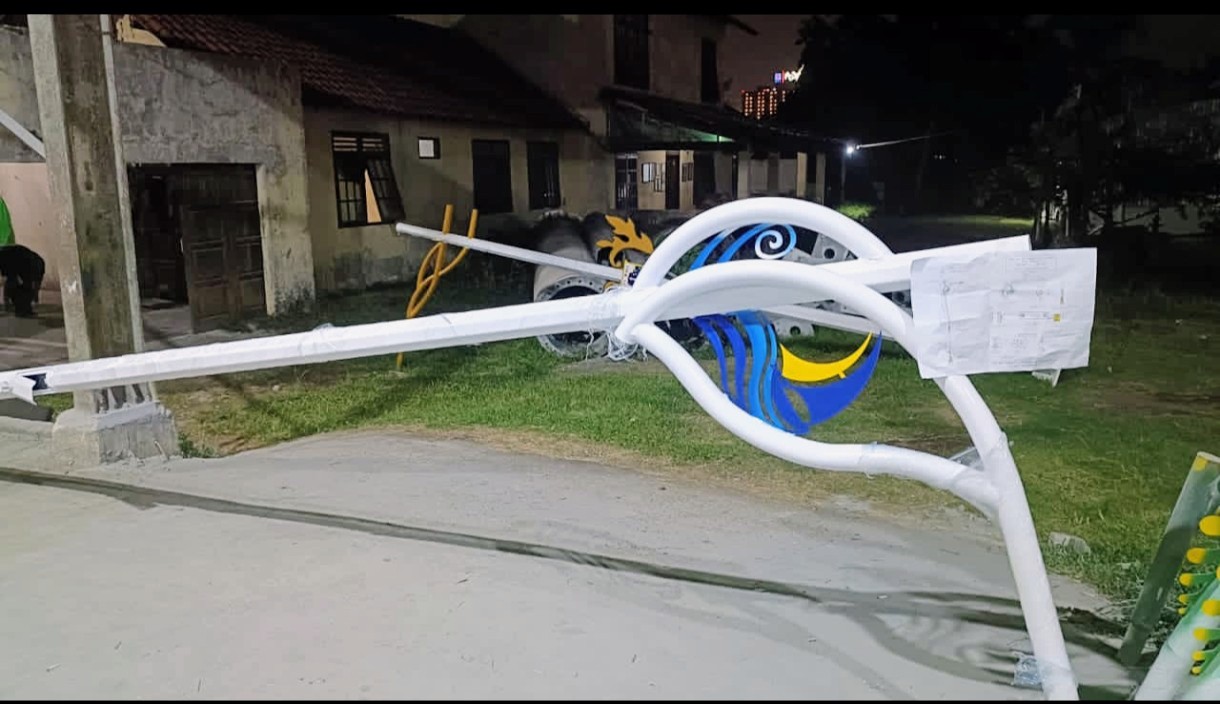

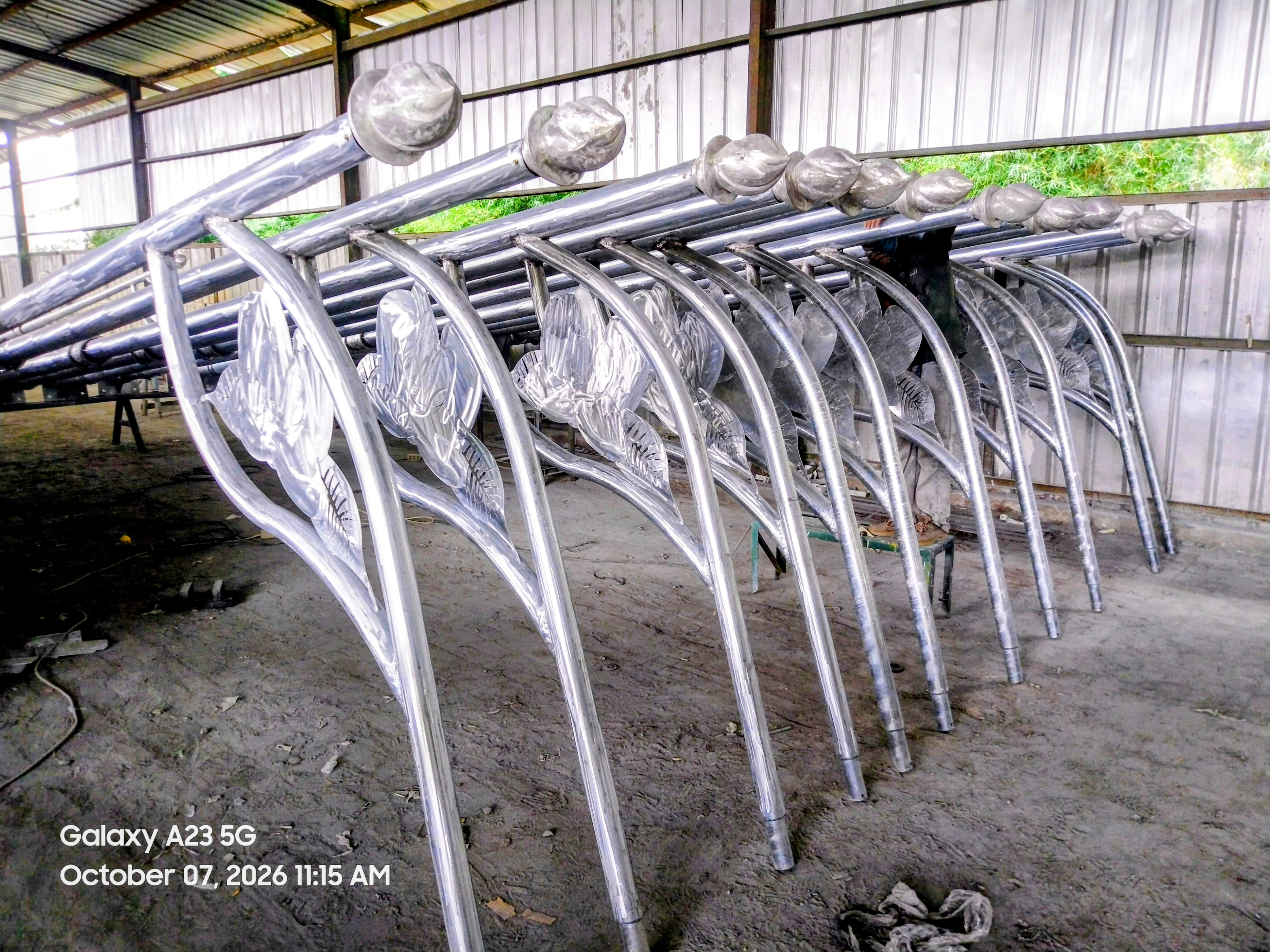

Tiang Lampu PJU adalah tulang punggung penerangan jalan, dan dalam penggunaannya dari hanya model tiang lampu jalan sederhana sampai model tiang lampu jalan dekorasi yang dihiasi ornamen untuk mempercantik ruang perkotaan. Sebagai produsen tiang lampu pju bulat taper dan tiang lampu taman bulat taper, kami menawarkan berbagai macam ketinggian tiang pju bulat taper mulai dari 1 Meter sampai tinggi lazim digunakan 13 Meter. Untuk ornamen lengan tiang pju bulat taper dapat didesain berbagai variasi model maupun pada bagian puncak/mahkota tiang pju – untuk memenuhi kebutuhan para perencana kota – dan memadukannya dengan tipe lampu pencahayaan yang tepat untuk menonjolkan pemandangan jalan raya, ruang kota dan alam sehingga memudahkan orientasi dalam kegelapan malam dan memenuhi kebutuhan keamanan, estetika dan rekreasi masyarakat.
| Tinggi Tiang (m) | Dia. Bawah (mm) | Dia. Atas (mm) | Tebal (mm) | Base Plate (mm) | Lengan Lampu (m) | Dia. Angkur (mm) |
| 1 | 100 | 65 | 3 | 300 | 0.7 | 16 |
| 2 | 105 | 65 | 3 | 300 | 1.1 | 16 |
| 3 | 110 | 65 | 3 | 300 | 1.5 | 16 |
| 4 | 115 | 65 | 3 | 300 | 1.5 | 16 |
| 5 | 120 | 65 | 3 | 300 | 1.5 | 16 |
| 6 | 125 | 65 | 3 | 300 | 1.5 | 16 |
| 7 | 130 | 65 | 3 | 300 | 1.5 | 16 |
| 8 | 135 | 65 | 3 | 300 | 1.5 | 19 |
| 9 | 140 | 65 | 3 | 300 | 1.5 | 19 |
| 10 | 150 | 65 | 3 | 400 | 2.2 | 22 |
| 11 | 160 | 65 | 3 | 400 | 2.2 | 22 |
| 12 | 170 | 65 | 3 | 400 | 2.2 | 22 |
| 13 | 180 | 65 | 3 | 400 | 2.2 | 22 |
| 14 | 190 | 65 | 3 | 400 | 2.2 | 22 |
| 15 | 200 | 65 | 3 | 400 | 2.2 | 22 |
| 16 | 210 | 65 | 3 | 450 | 2.2 | 22 |
| 17 | 220 | 65 | 3 | 450 | 2.2 | 25 |
| 18 | 230 | 65 | 3 | 450 | 2.2 | 25 |
| 19 | 240 | 65 | 3 | 450 | 2.2 | 25 |
| 20 | 250 | 65 | 3 | 450 | 2.2 | 25 |
| 21 | 260 | 65 | 3 | 500 | 2.2 | 25 |
| 22 | 270 | 65 | 3 | 500 | 2.2 | 25 |
Tiang lampu pju berfungsi sebagai tiang baja lapis galvanis celupan panas (hot dip galvanize) yang menopang lampu pju dan lampu penerangan luar ruang agar dapat memberikan distribusi penerangan maksimal dan seragam pada ruas jalan dan trotoar pejalan kaki/pedestrian. Perlu dipertimbangkan lokasi titik penempatannya terutama jika ada halangan sinar seperti pohon atau papan iklan.
Tinggi ideal tiang lampu pju standar untuk penerangan jalan bervariasi sesuai tipologi dan fungsi jalan atau lahan yang diteranginya. Tiang lampu pju untuk penerangan trotoar yang menerangi fasilitas lajur pejalan kaki/pedestrian dan lajur jalan sepeda adalah 4-6 m. Tiang lampu pju untuk penerangan jalan sempit di area perumahan, jalan dan parkiran area perkantoran, pertokoan dan komplek ruko antara 7-9 Meter. Tiang lampu pju yang lebih tinggi antara 10-13 Meter cocok untuk penerangan jalan arteri dengan lebar jalan >8 Meter seperti di area kawasan komersial, industri, jalan lebar bermedian maupun jalan tol.
Jarak antara dua tiang lampu pju yang berdampingan harus 2,5-3 kali tingginya. Tiang lampu pju yang lebih pendek harus dipasang dengan jarak yang lebih dekat. Kepadatan, kecepatan laju kendaraan yang melintas dan jenis lampu yang digunakan di sepanjang jalan tersebut juga akan menentukan tinggi dan jarak ideal antar tiang lampu pju.
Diameter kerucut sorotan cahaya lampu paling jauh harus kira-kira sama dengan ketinggian tiang lampu pju dari baseplate/plat tapak atau dasar tanah. Oleh sebab itu ketinggian akan menentukan jarak maksimum yang disarankan antara dua tiang lampu pju untuk menghindari adanya daerah gelap dimana sorotan cahaya lampu tidak sampai menerangi area di antara dua tiang lampu pju tersebut.
Selain untuk tiang lampu pju, fungsi lain tiang bulat taper dapat multi purpose sebagai: tiang cctv, tiang penangkal petir, tiang antena, tiang apill/signal pengatur lalu lintas dan tiang rambu dengan metode sambungan slip joint maupun flange.
Tiang lampu PJU bulat taper kami telah terverifikasi Tingkat Kandungan Dalam Negeri (TKDN) dengan Sertifikat TKDN Kemenperin No. 33/SJ-IND.8/TKDN/1/2021. Link TKDN Tiang PJU bulat taper
Kualifikasi pabrik dan spesifikasi tiang pju bulat taper dan tiang pju bulat conical produksi kami:
- ISO 9001:2015
- ISO 14001:2015
- ISO 45001:2018
- Sertifikat merk tiang pju dari kementerian hukum dan ham
- Sertifikat mill material plat baja dari pt krakatau steel
- Laporan pengujian tarik (tensile) plat baja dari laboratorium metalurgi
- Tingkat komponen dalam negeri (TKDN) tiang pju dari kementerian perindustrian
- Memiliki dokumen manual book metode instalasi tiang pju
- Tanda daftar badan usaha penyedia tiang pju alat penerangan jalan dari kementerian perhubungan
- Izin usaha industri (IUI) pabrik tiang pju
- Nomor Induk Berusaha (NIB) pabrik tiang pju
- Pengelasan longitudinal segmen tiang pju menggunakan mesin las automatik line (dibuktikan saat kunjungan pabrikan)
- Sertifikat hot dip galvanize (diberikan setelah tiang pju selesai diproses hot dip galvanize)

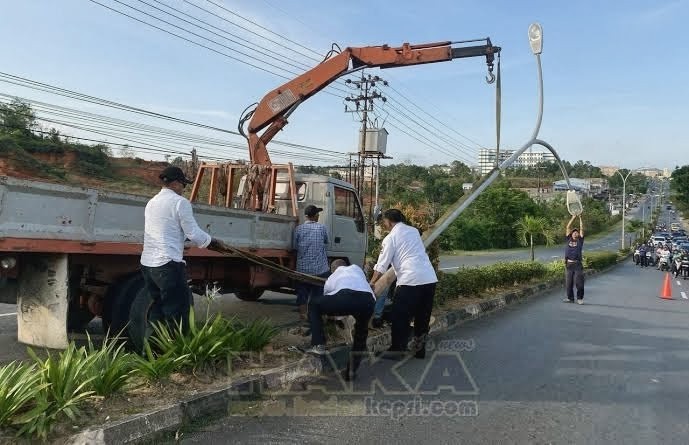

Standar operasi dan prosedur pemasangan tiang pju atau tiang penerangan jalan umum:
• Tinggi tiang pju untuk lingkungan permukiman ± 7 Meter.
• Tinggi tiang pju untuk protokol ± 9 Meter.
• Tinggi tiang pju untuk jalan bypass ± 10 Meter.
• Jaringan menggunakan kabel 4 x 16 MM / 2 x 16 MM TIC.
• Jaringan bawah tanah menggunakan kabel 4 x 16 MM NYFGBY.
• Jarak antar titik lampu ± 40 – 45 Meter.
• Pemasangan tiang lampu pju berjarak 70 CM dari bahu jalan dengan panjang ornamen 150 CM.
• Untuk lampu jalan yang menempel pada tiang listrik menggunakan stang ornamen pipa berdiameter 2 inch, panjang stang ornamen disesuaikan dengan jarak tiang listrik ke bahu jalan dengan sudut kemiringan 5° – 15°.
• Pada lebar jalan 3 – 6 Meter menggunakan lampu SON 70 – 150 Watt / lampu LED setara.
• Pada lebar jalan lebih dari 6 meter menggunakan lampu SON 250 Watt / lampu LED setara.
• Setiap panel digunakan untuk 10 – 15 titik lampu (satu phase). Tiga phase digunakan apabila untuk lampu 30 – 45 titik dengan lampu SON 250 Watt.
• Komponen panel antara lain: Kontaktor, Timer/Fotocell, MCB, Arde, Box Panel.
Tiang PJU bulat taper conical lurus tanpa ornamen stang lengan biasanya digunakan untuk lampu pju tenaga surya/solarcell tipe all in one dimana komponen lampu pju led, battery lithium, controller dan modul surya sudah tergabung dalam satu casing yang juga sudah dilengkapi stang klem.
Note: tiang lampu pju dengan material besi stenlis (stainless steel) saat ini tidak produksi.
Pabrik tiang lampu penerangan jalan bulat taper conical kami beralamat di Jl. Terusan Cikuda, Kelurahan Bojong Nangka, Kecamatan Gunung Putri, Kabupaten Bogor.
Kami dapat memberikan surat dukungan pabrikan tiang lampu pju untuk lelang pengadaan tiang galvanis bulat taper. Untuk mendapatkan brosur spesifikasi teknis, gambar detail dimensi ukuran dan harga tiang lampu penerangan jalan taper bulat conical bisa mengirimkan pertanyaan produk dan harga dengan klik tombol amplop atau whatsapp.
