Gorong Gorong Baja Pipa Aramco Nestable Flange E-100 dan Multi Plate Pipe

Gorong gorong besi pipa baja bergelombang (corrugated steel pipe/csp culvert) terdiri dari dua tipe yaitu:

1. Armco nestable flange E-100 atau pipa aramco (armco singkatan dari arm corrugated) yang tersedia diameter mulai 400 sd 2.000 mm dengan tebal 2,0 sd 3,5 mm.

2. Multi plate pipe yang tersedia diameter mulai 1.500 sd 8.550 mm dengan tebal 3,0 sd 7,0 mm.

Pipa baja bergelombang tipe pipa armco nestable flange e-100 dan multi plate pipe merupakan struktur plat baja bergelombang lapis galvanis yang lazim digunakan untuk saluran air mulai dari drainase, selokan, irigasi maupun saluran air bawah tanah yang ada di bawah saluran air lainnya, di bawah jalan raya, di bawah jalan kereta api ataupun sebagai penahan beban jembatan yang ada di atasnya, terowongan, tutup konveyor dan fungsi non drainase lainnya. Dengan adanya gorong gorong membuat tanah jadi lebih mengering dengan cepat dan air hujan pun nantinya dapat mengalir lancar jadi tidak ada genangan air guna mencegah musibah seperti banjir atau kerusakan bangunan.





Pipa baja bergelombang merupakan solusi efektif dalam perencanaan, anggaran dan waktu pengerjaan baik untuk membangun saluran drainase dan jembatan di lahan gambut, sungai dan rawa, di perkebunan sawit dan pertambangan dibandingkan kontruksi gorong gorong beton.

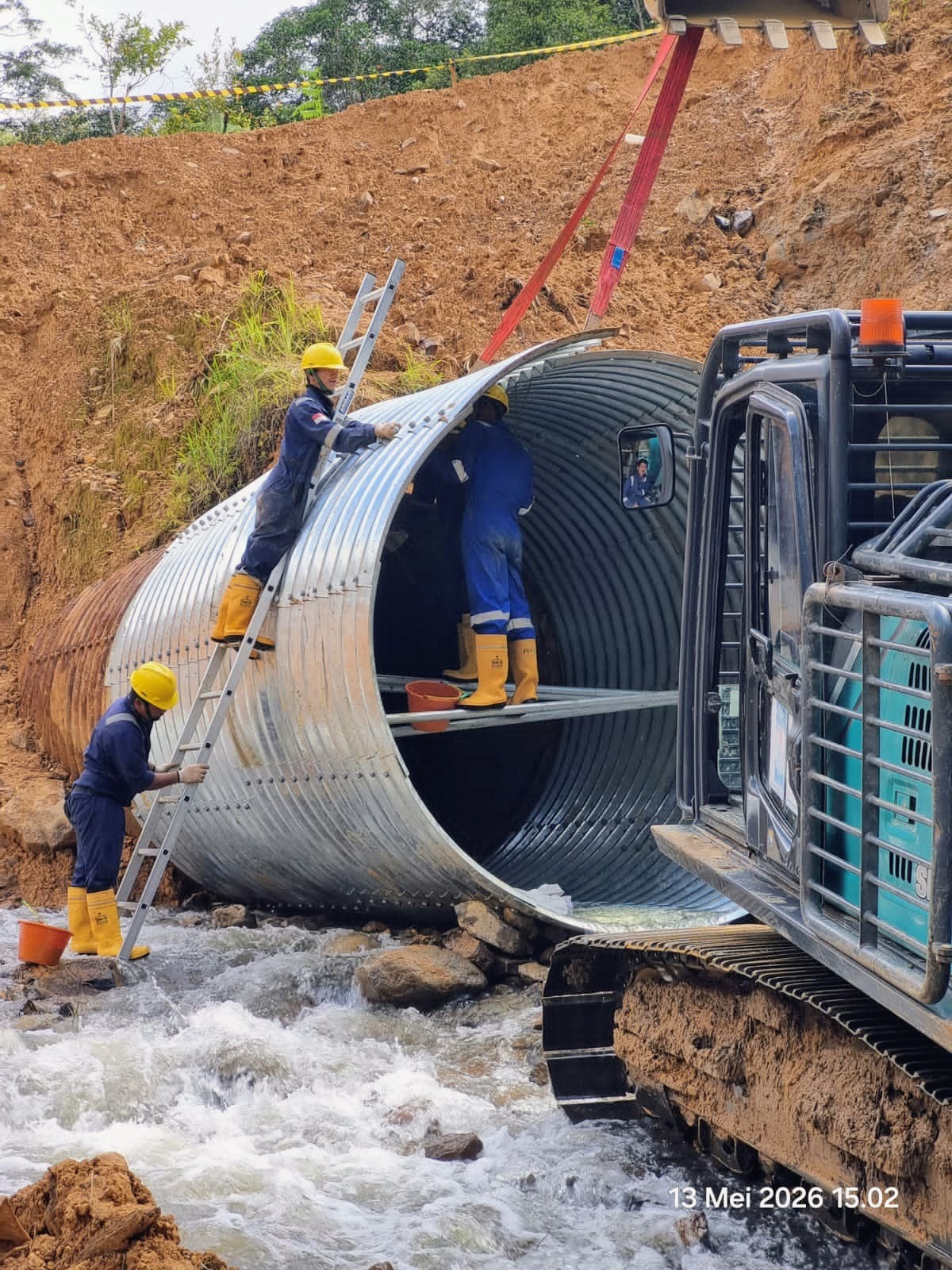

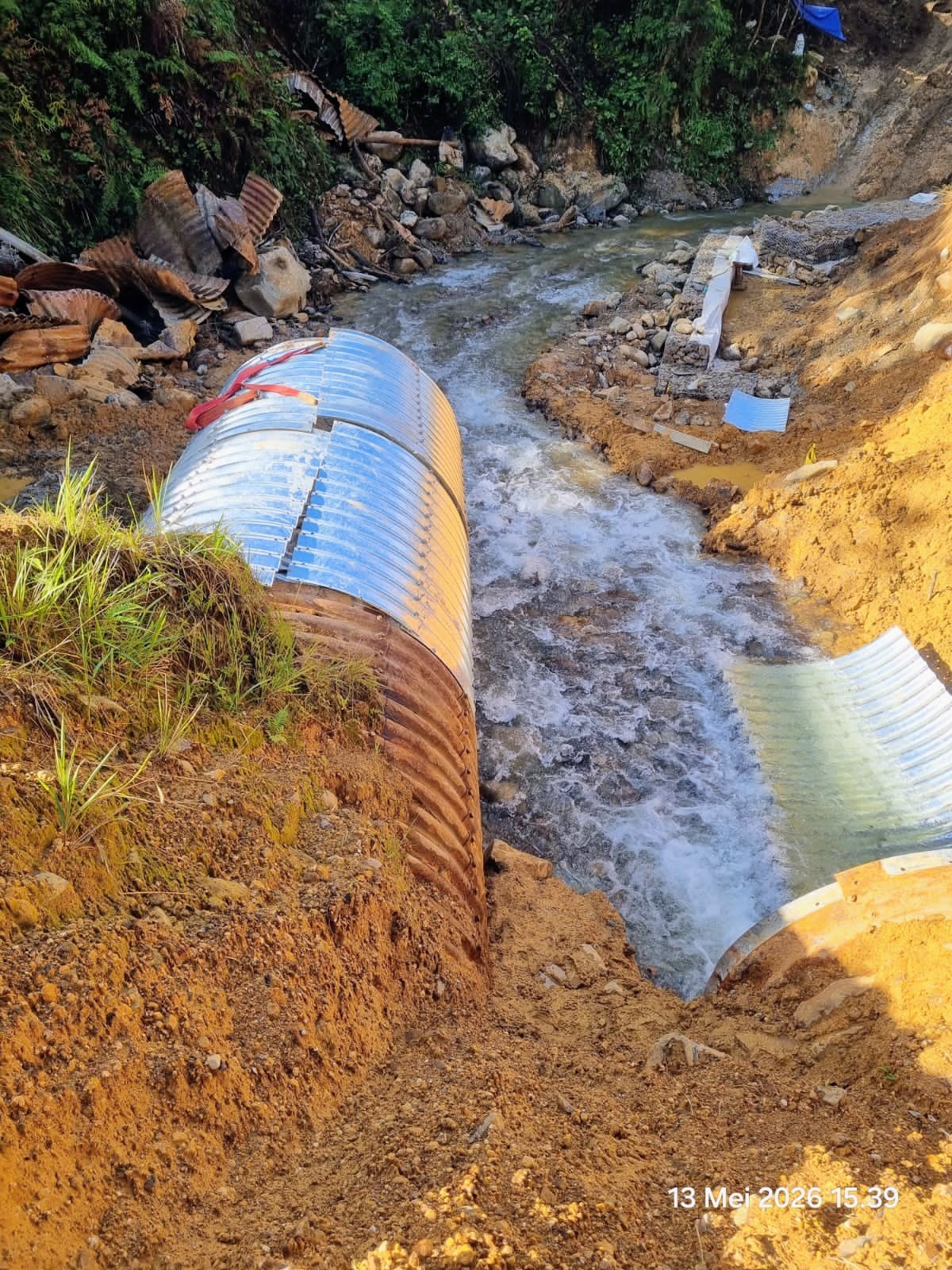

Pipa baja bergelombang dirakit di lokasi penempatannya atau dirakit di dalam galian parit yang telah disiapkan dengan metode perakitan knock down dengan menyambung lembar demi lembar segmen plat dengan baut sehingga instalasi pipa baja bergelombang sangat efisien hanya memerlukan 3 – 6 orang tergantung pada tipe, ukuran diameter dan volume pipa armco dan multi plate pipe yang digunakan.

Pada proses pembongkaran relatif cepat karena hanya melepas baut. Dalam proses handling dan transportasi juga efisien karena berupa lembaran plat besi sehingga dapat ringkas dan padat tumpukannya dibandingkan dengan gorong gorong beton.

Keunggulan lain gorong gorong besi menggunakan pipa baja bergelombang adalah pada durabilitas karena penurunan mutu baja jauh lebih lambat. Adapun dari aspek lingkungan, material baja tidak mencemari/ramah lingkungan (eco friendly) karena tidak mengandung batu, pasir dan semen.

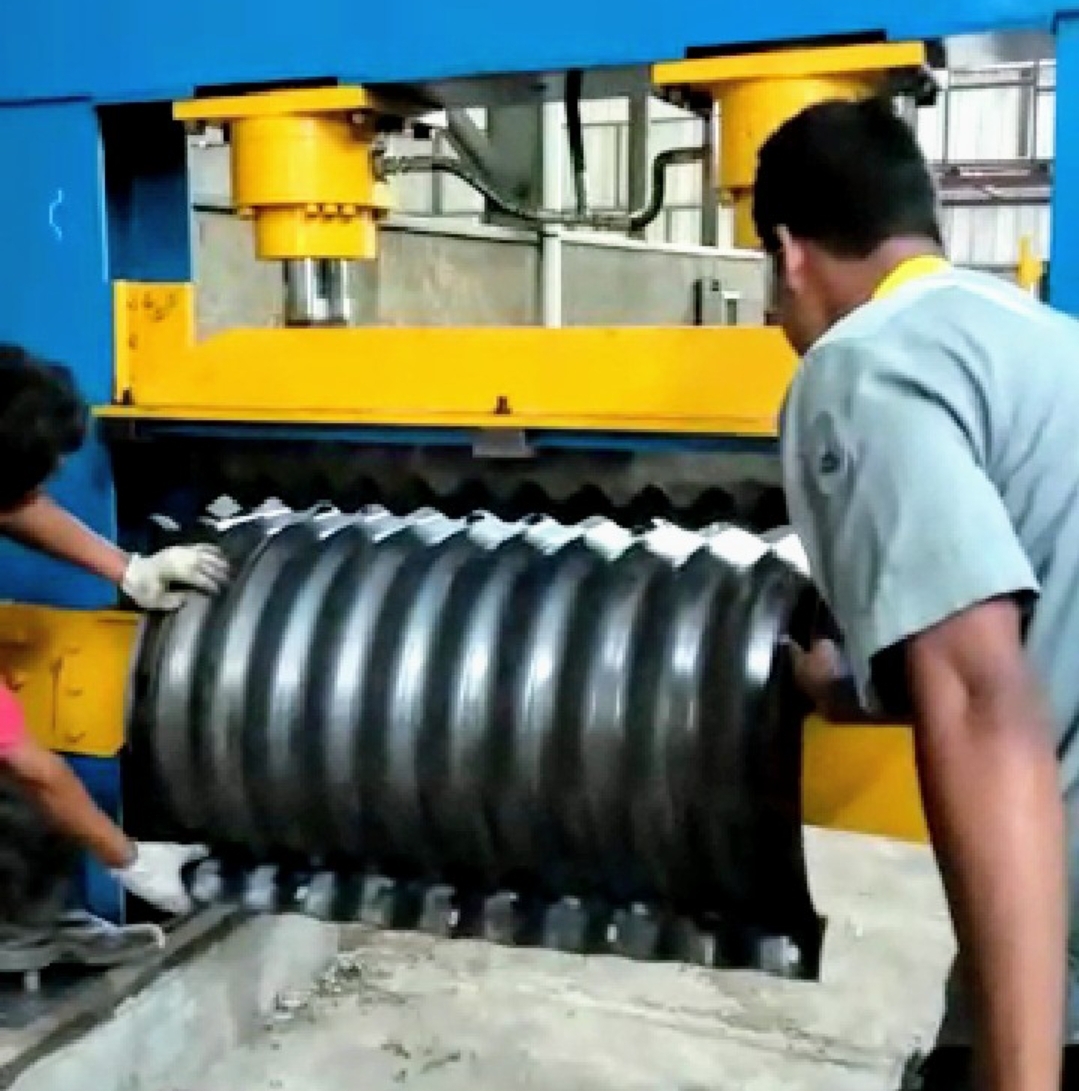

Mesin Korugasi Gelombang Gorong Gorong Pipa Aramco atau Pipa Armco Nestable Flange E-100



Pipa baja bergelombang tipe pipa armco nestable flange/nf dan multi plate pipe/mpp telah menjadi alternative penggantikan jembatan kayu dan box culvert beton disebabkan memiliki beberapa keuntungan dibanding dengan penggunaan kayu ataupun beton yaitu:

  1. Mudah dalam perencanaan dan desain.
  2. Waktu pengerjaan instalasi mudah, cepat, hanya menggunakan peralatan sederhana dan tidak memerlukan tenaga ahli spesialis.
  3. Biaya pemeliharaan dan penggantian jauh lebih murah, relatif mudah dan adaptif menyesuaikan keadaan di lapangan.
  4. Tidak mudah rusak ataupun pecah. Memiliki umur pakai yang panjang bisa mencapai 80 – 100 tahun.
  5. Gorong gorong pipa baja bergelombang tahan terhadap karat korosif jangka lama karena dilapisi hot dip galvanize yaitu pelapisan anti korosi dengan metode celupan panas ke dalam bak cairan seng (zinc) bersuhu 460 derajat Celsius.
  6. Mudah dalam mobilisasi dan pengangkutan.
  7. Dapat dipindahkan dan disimpan dari satu titik ke titik lainnya apabila sudah tidak digunakan.
  8. Ketahanan yang kuat terhadap deformasi dan gempa dan mampu menyerap getaran yang ada di atasnya.
  9. Dengan struktur bergelombang menjadikannya 9 – 15x lebih kuat dari pipa beton dengan diameter yang sama, tetapi beratnya hanya 1/10 hingga 1/6 dari gorong gorong pipa beton dengan diameter yang sama.
  10. Sesuai diaplikasikan pada kondisi tanah yang lembek, basah dan tanah timbunan.
  11. Volume tulangan besi dan beton pondasi lebih kecil sehingga efisien biaya.

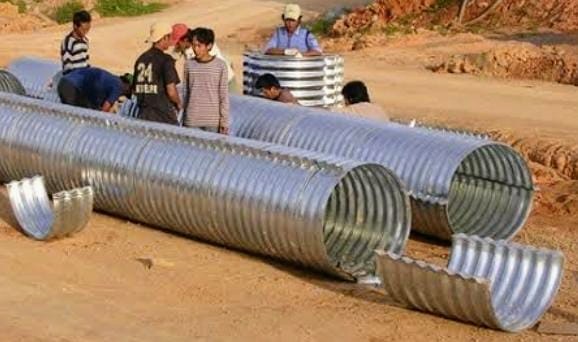

Pipa armco 1000 mm

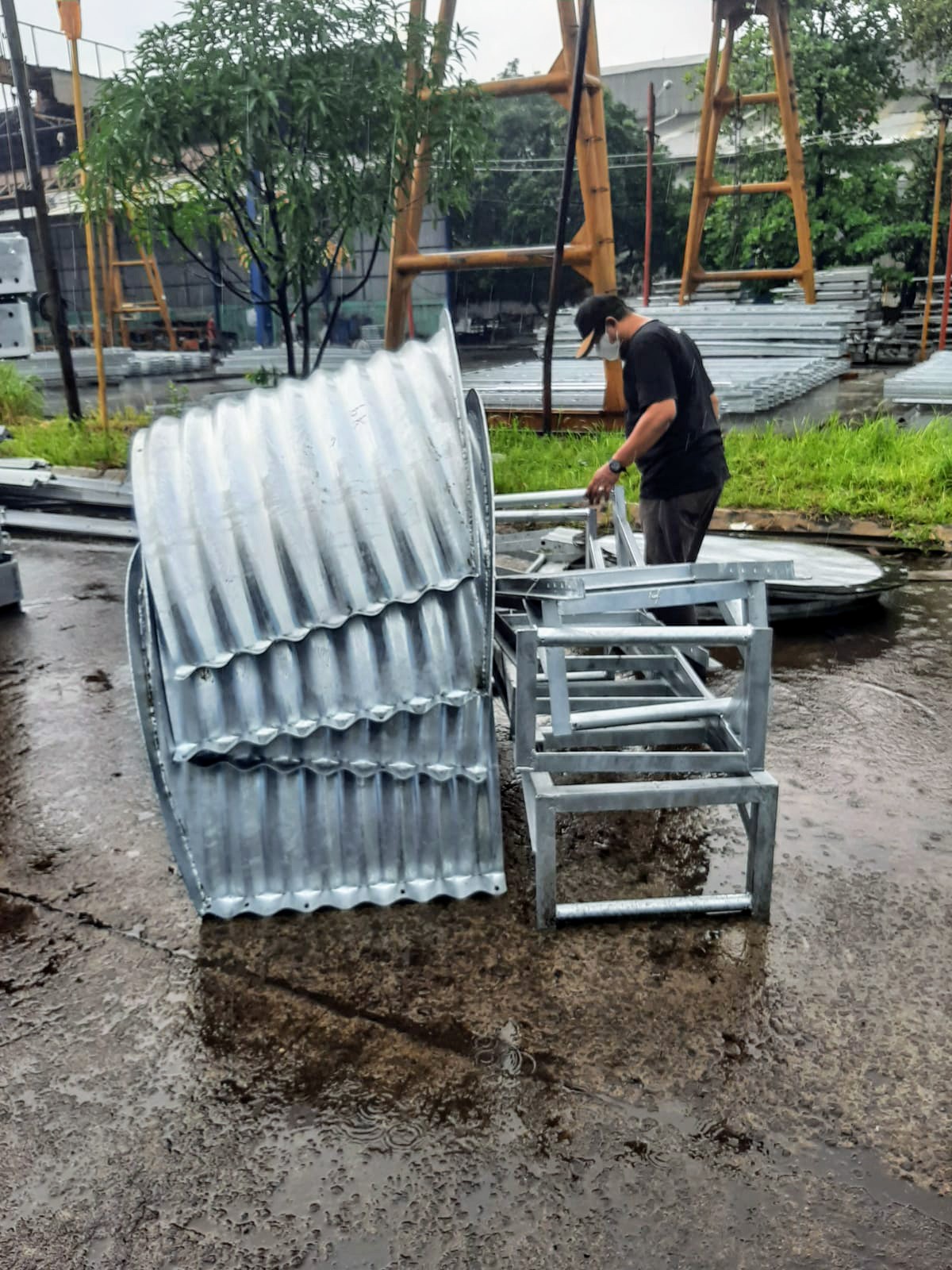

End section line 250 & 750



Spesifikasi umum pipa baja bergelombang (corrugated steel pipe):

• Steel Construction : JIS G3101/SS400
• Steel Density : 7.850 ton/m3
• Elastic Modulus (E) : 200000 MPa
• Poisson’s Ratio : 0.3
• Yield Strength (Fy) : 230 MPa
• Tensile Strength : 370 MPa
• Secant Modulus (Es) : 12 MPa

Penggunaan gorong gorong baja galvanis celupan panas (hot dip galvanize) sangat efektif dalam pelaksanaannya karena faktor kekuatan strukturnya hanya dipengaruhi oleh ketebalan timbunan (soil cover) di atasnya, tanpa perlu perkuatan struktur pada lapisan di atasnya. Ketebalan lapisan timbunan urukan tanah di atasnya sangat mempengaruhi kekuatan dari pipa baja bergelombang tersebut, dimana ketebalan minimumnya relatif kecil yaitu 35 – 70 CM untuk gorong gorong baja tipe pipa armco yang berdiameter 0,4 – 2 Meter dan ketebalan timbunan 50 – 100 CM untuk gorong gorong baja tipe pipa multi plate pipe berdiameter 2,5 – 3 Meter.

Kami adalah pabrik yang memproduksi gorong gorong baja pipa baja bergelombang dengan material plat coil JIS G-3131 SPHC maupun plat kapal (marine plate) ukuran 5’x20′ dan 6’x20′ berupa plat baja karbon rendah Japan Standar JIS G-3101 equivalent American Standar ASTM A-36 equivalent China Q235B equivalent Europe S275JR Steel Structure/SS400 (minimum tensile >400 MPa) dengan dimensi ukuran corrugasi atau lengkungan gelombang yang memenuhi standar JIS G 3471-1977 dan spesifikasi pipa baja bergelombang SNI 03-6719-2002. Spesifikasi material yang memenuhi standar Kementerian Pekerjaan Umum dan Kementerian Perhubungan.

Brand kami Deltapole mengutamakan penerapan ukuran diameter dan tebal material baja pada pipa baja bergelombang corrugated pipe sesuai standar keamanan dan ketahanan jangka panjang.

Pipa baja bergelombang kami pabrikasi dengan mesin cnc computerized di dalam fasilitas alur produksi yang terintegrasi sehingga menjamin presisi kualitasnya.

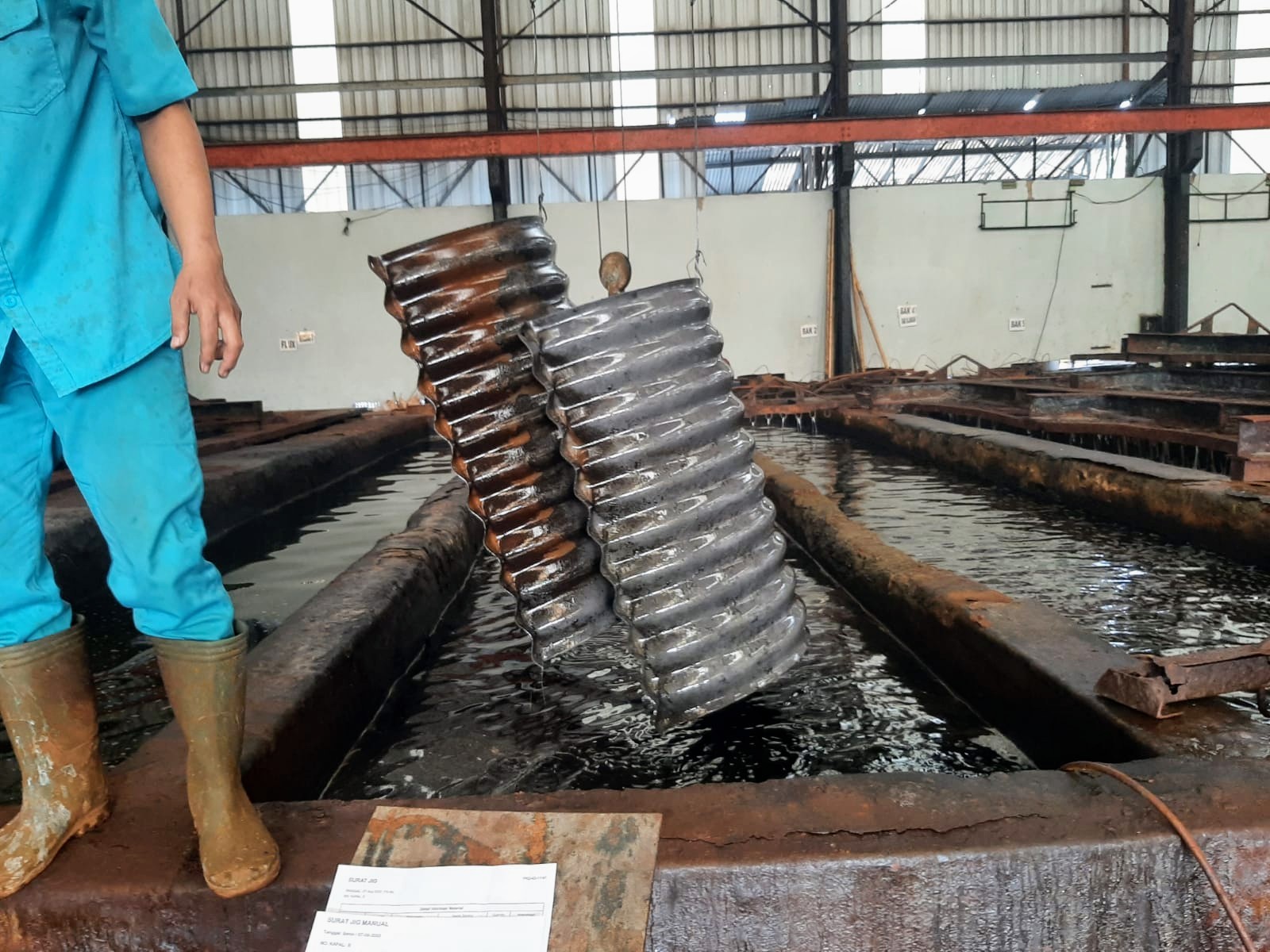

Finishing akhir produk gorong gorong baja pipa aramco nestable flange e-100 dan multi plate pipe dilapisi seng (zinc coated) untuk anti karat/korosi dengan metode galvanisasi celupan panas atau Hot Dip Galvanize (HDG) menurut standar ASTM A-123 dengan tebal lapisan galvanis 70 – 82 mikron untuk tebal plat baja 2,0 – 3,5 mm dan 85 – 95 mikron untuk tebal plat baja 4,5 – 7,0 mm yang mampu bertahan terhadap korosi sampai 20 – 30 tahun.

Brosur-dan-catalogue-corrugated-steel-pipeUnduh



A. Pipa Aramco Nestable Flange E-100 (Armco Pipe)

Pipa aramco nestable flange e-100 merupakan pipa baja bergelombang berbentuk setengah lingkaran (half circular). Pipa aramco dibuat dari plat baja lembaran yang diproses pembentukan gelombang (corrugate forming), tahapan selanjutnya adalah proses pelubangan pada sisi pinggir plat untuk lubang baut, kemudian proses melengkungkan plat (curving forming) untuk membentuk profil setengah lingkaran. Proses akhir adalah menekuk bending 90 derajat sisi pinggir plat baja bergelombang yang berfungsi sebagai kupingan (arm flange) untuk baut.

Pipa armco nestable flange e-100 diproduksi sesuai standar tes yang berlaku mulai dari chemical analysis, ketebalan galvanis (hot dip galvanize coat thickness) dan physical properties dan didesain sesuai pembebanan jalan kelas 1 (Satu) dan kereta api dengan standar pedoman pembebanan jembatan dan jalan raya SKBI-1.3.28.1987.

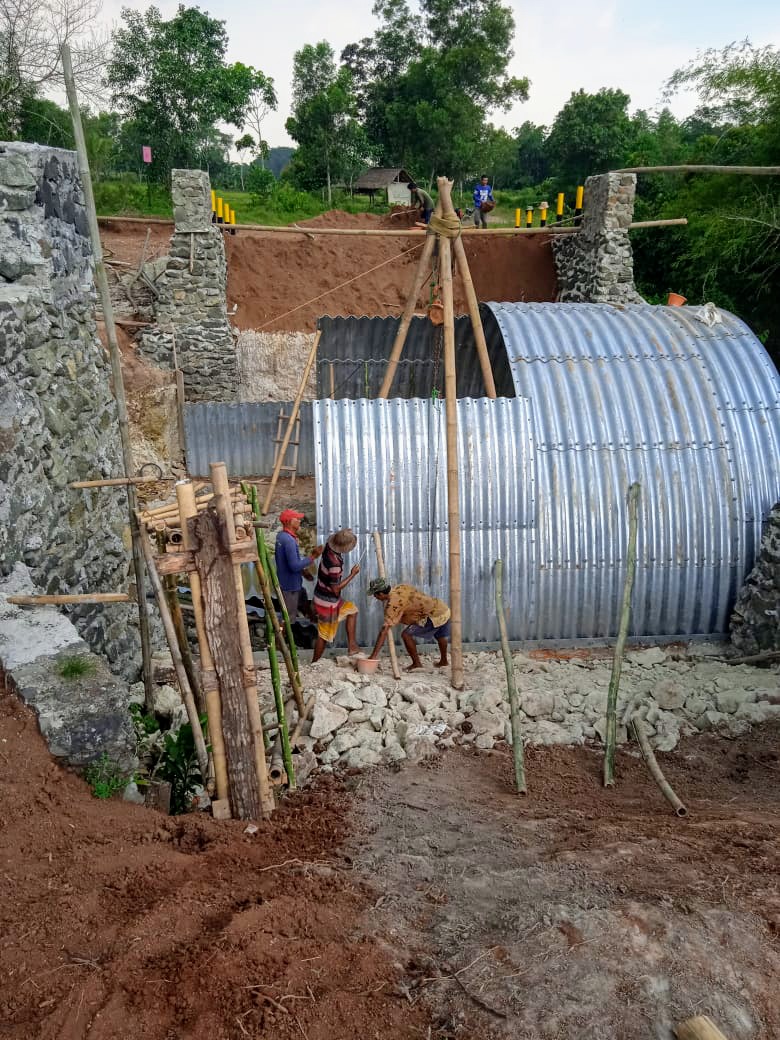

Proses perakitan pipa aramco untuk membentuk satu lingkaran yaitu secara menyatukan tangkup 2 (Dua) plat baja bergelombang setengah lingkaran. Dilanjutkan pemasangan baut pada sisi kupingan (arm flange). Kemudahan dan efisiensi waktu instalasi merupakan kelebihan pipa aramco yang bisa dipergunakan untuk konstruksi gorong gorong, saluran drainase, jembatan, terowongan, sumur, dll.

Aplikasi gorong gorong baja pipa aramco:

  1. Drainase (full circular culvert).
  2. Saluran irigasi dan selokan.
  3. Saluran bawah tanah.
  4. Jembatan bentang pendek maksimum 12,5 Meter.
  5. Perlintasan jalan (underpass).

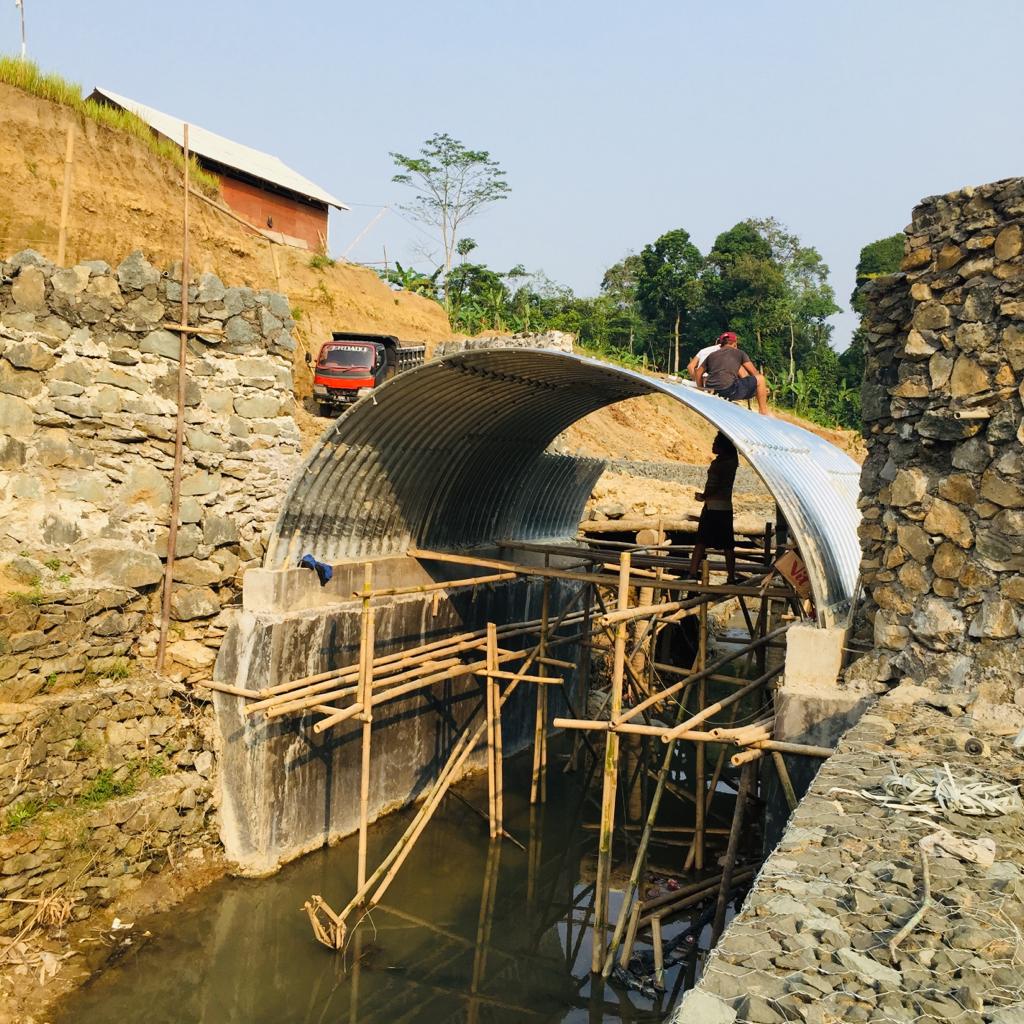

  6. Lantai jembatan komposit.
  7. Pengaman jalan.
  8. Pintu Air.
  9. Penutup conveyor line (half circular culvert).

Spesifikasi dan dimensi ukuran gorong gorong baja pipa aramco:

  1. Diameter : 400 mm – 2.000 mm.
  2. Tebal plat : 2,0 mm – 3,5 mm
  3. Panjang efektif : 1.000 mm
  4. Panjang penutup lajur (end section) : 250 mm & 750 mm
  5. Minimal tebal timbunan atas (Back Fill) : 60 cm
  6. Menggunakan baut high tensile bolt grade 8.8 atau yang sesuai ukuran yang dibutuhkan.

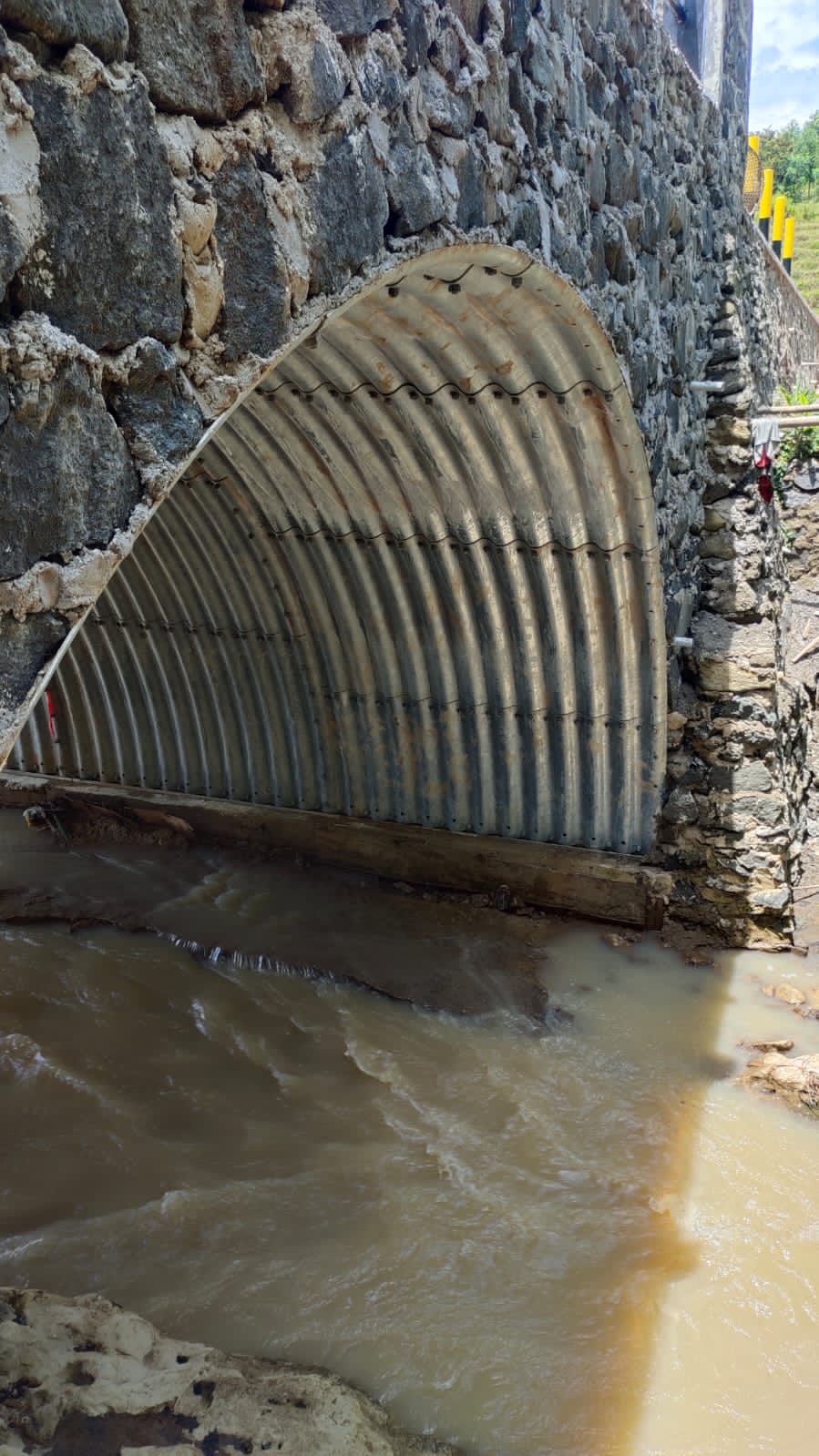

pintu air

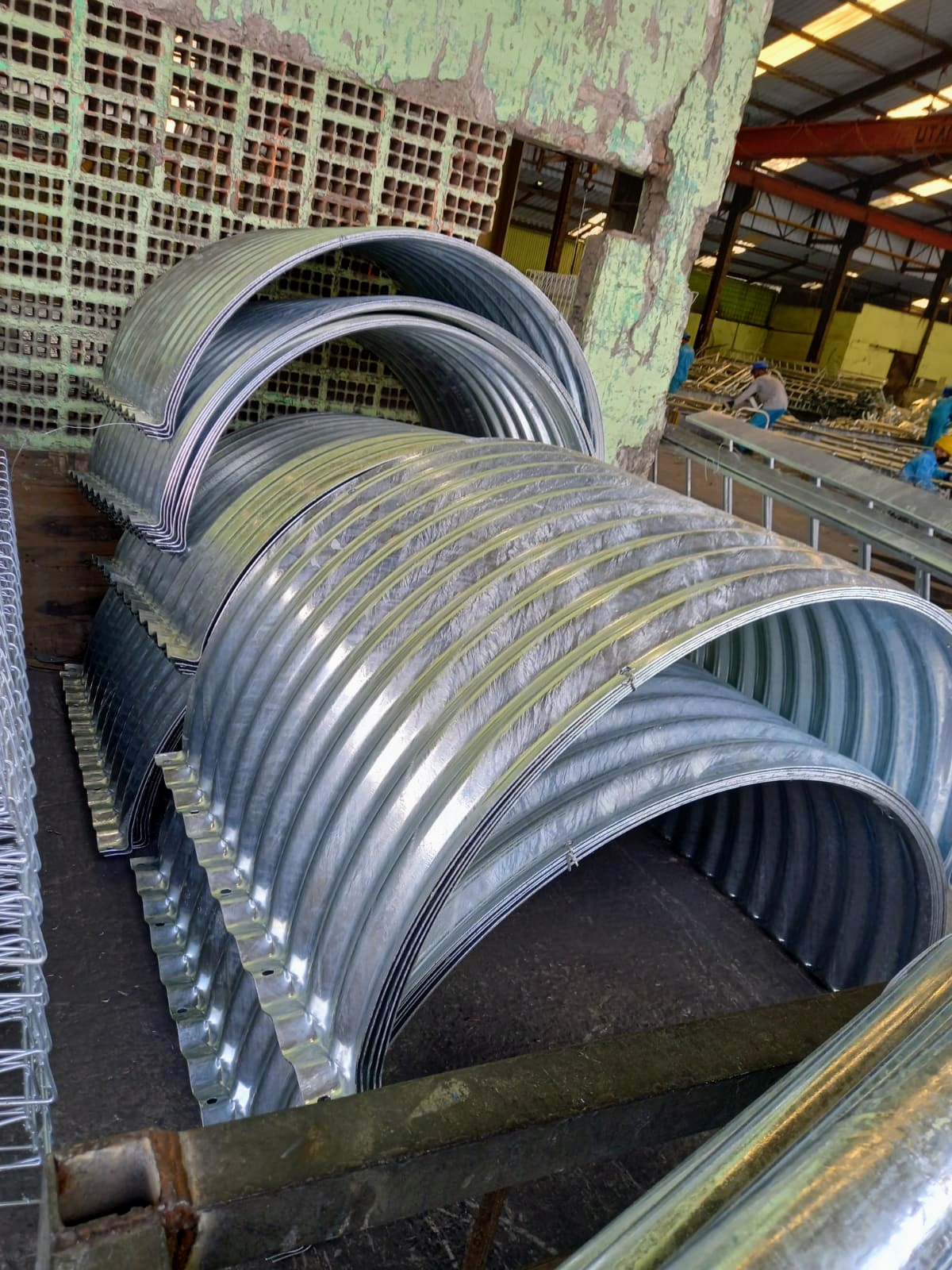

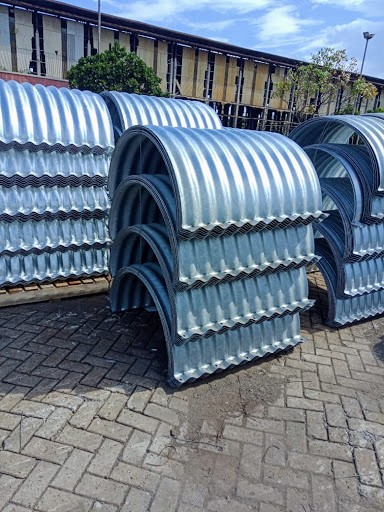

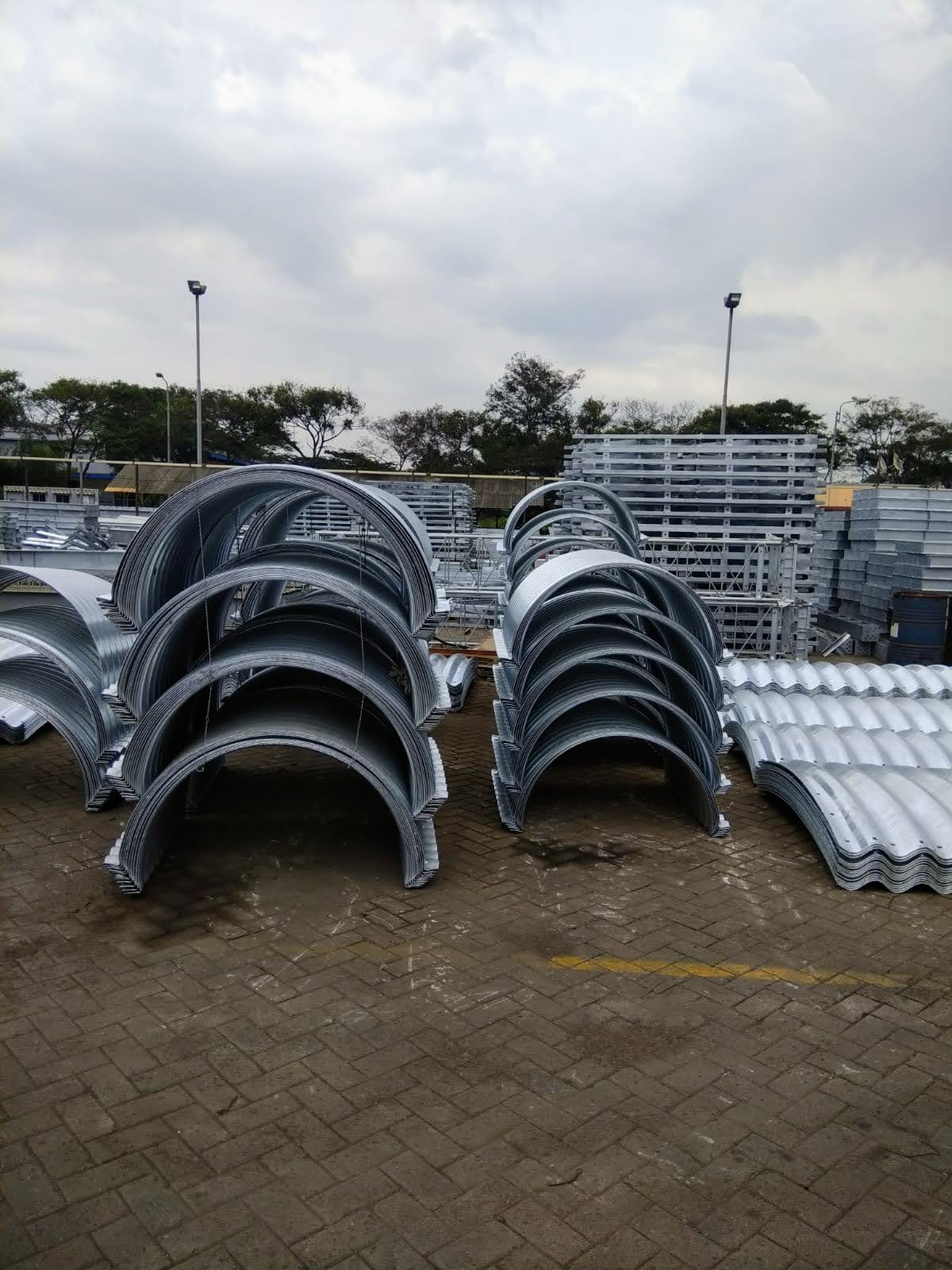

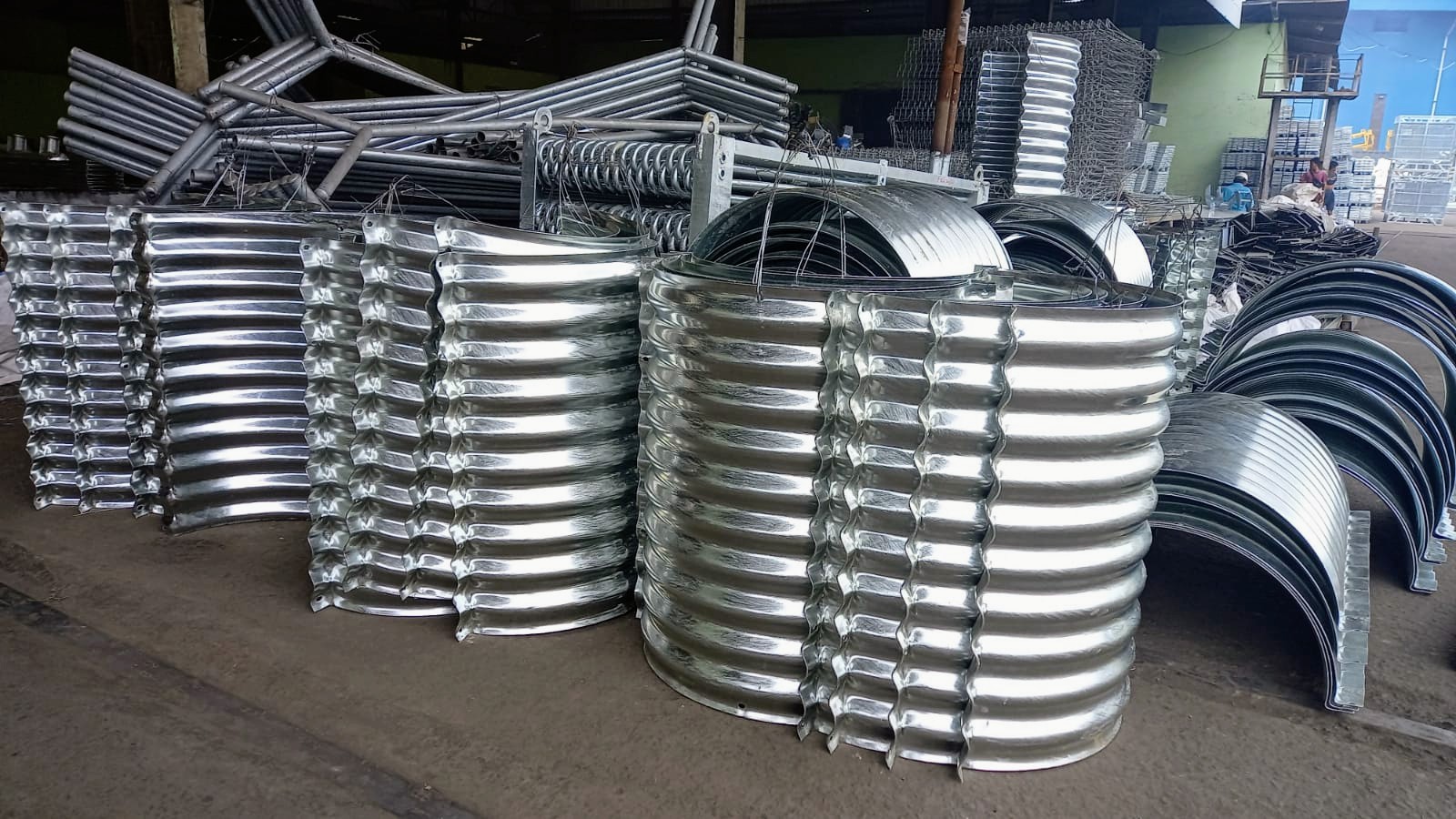

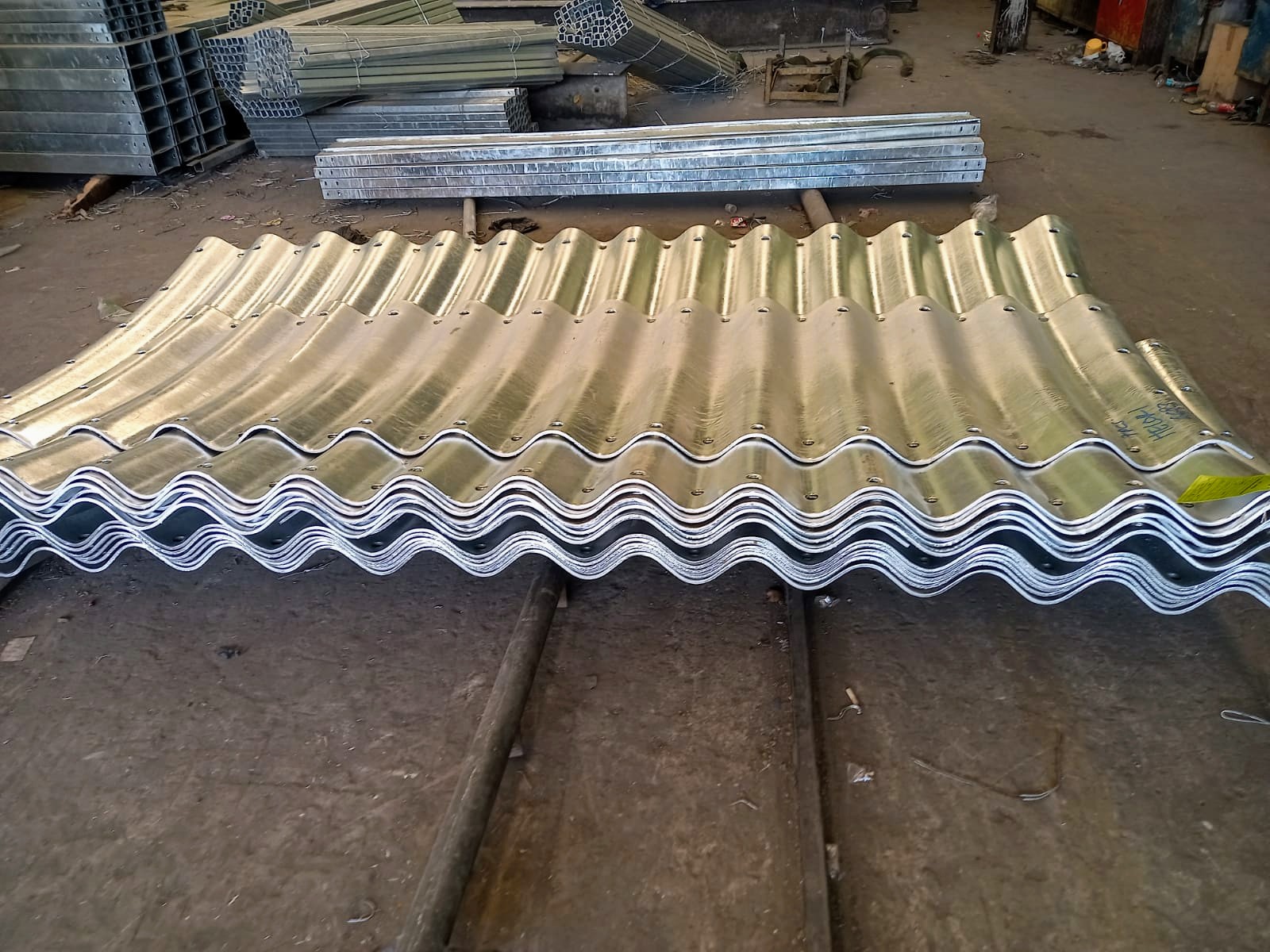

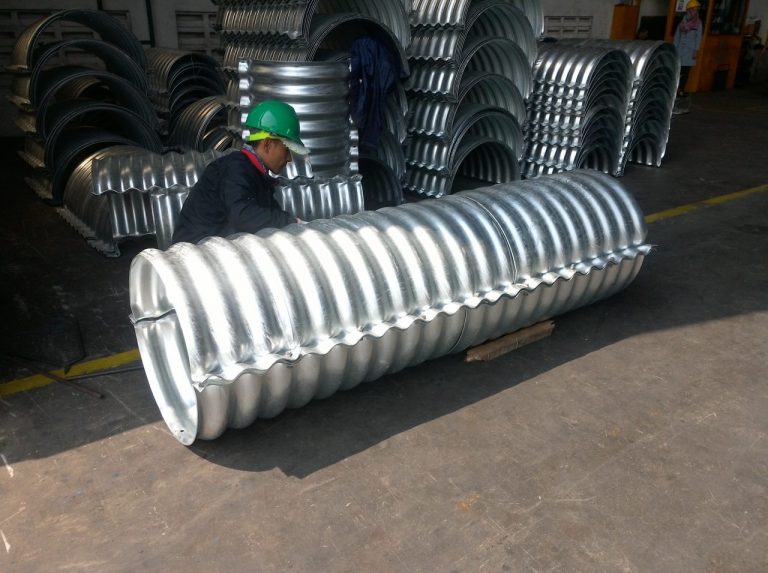

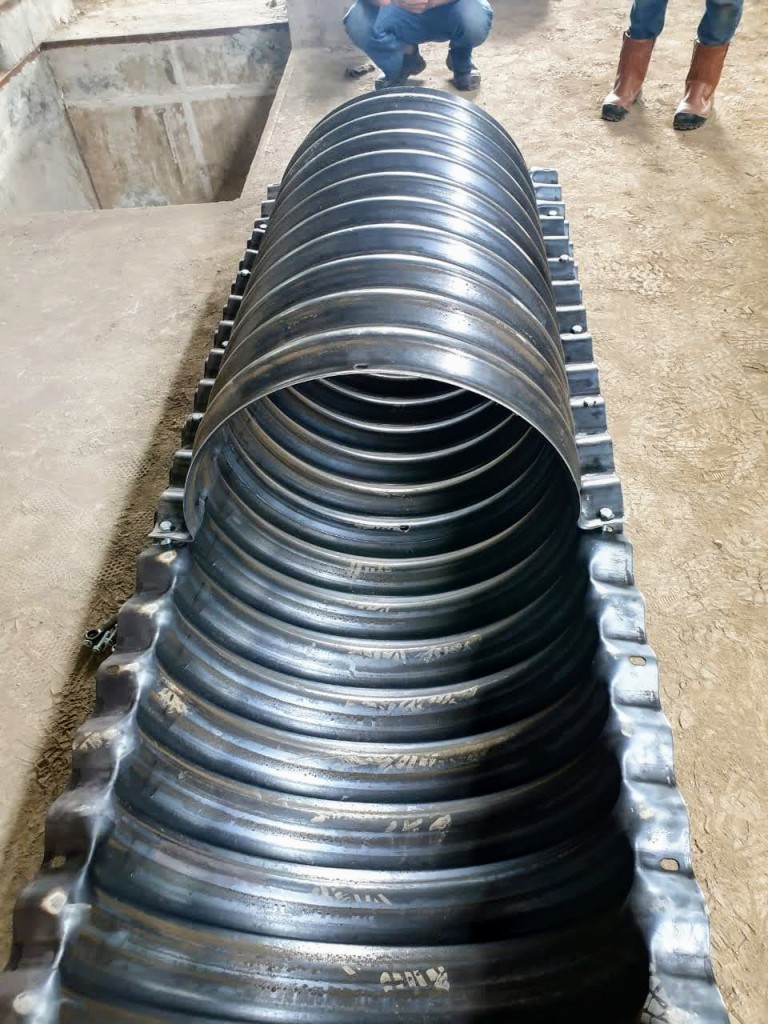

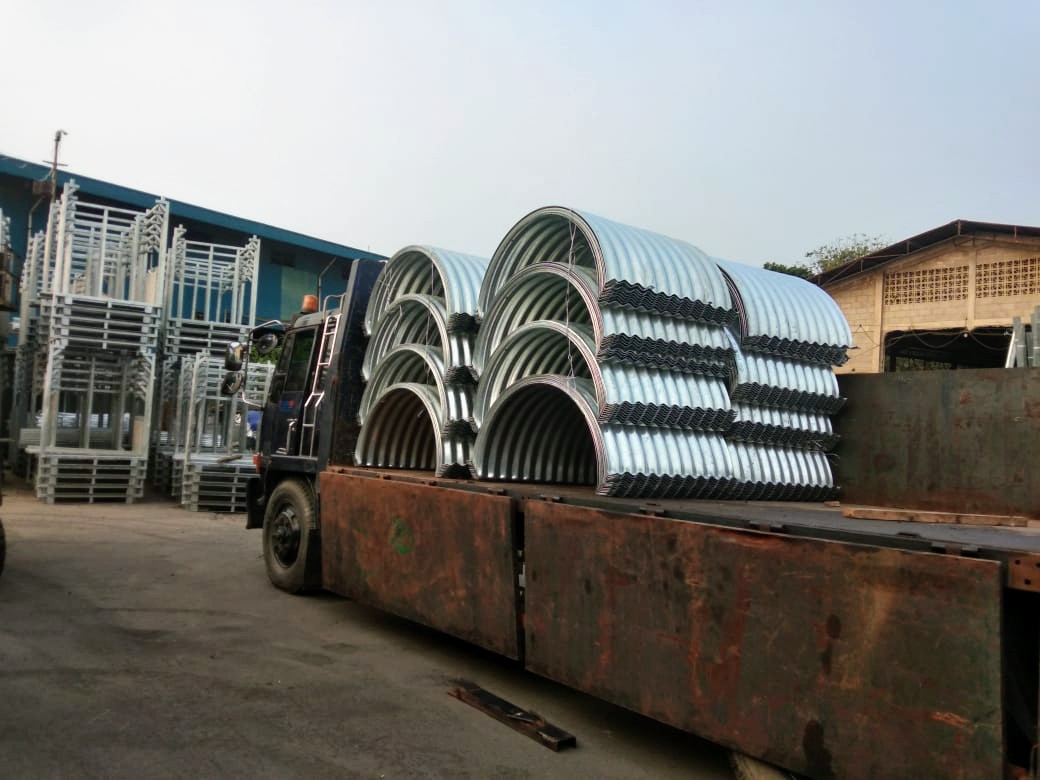

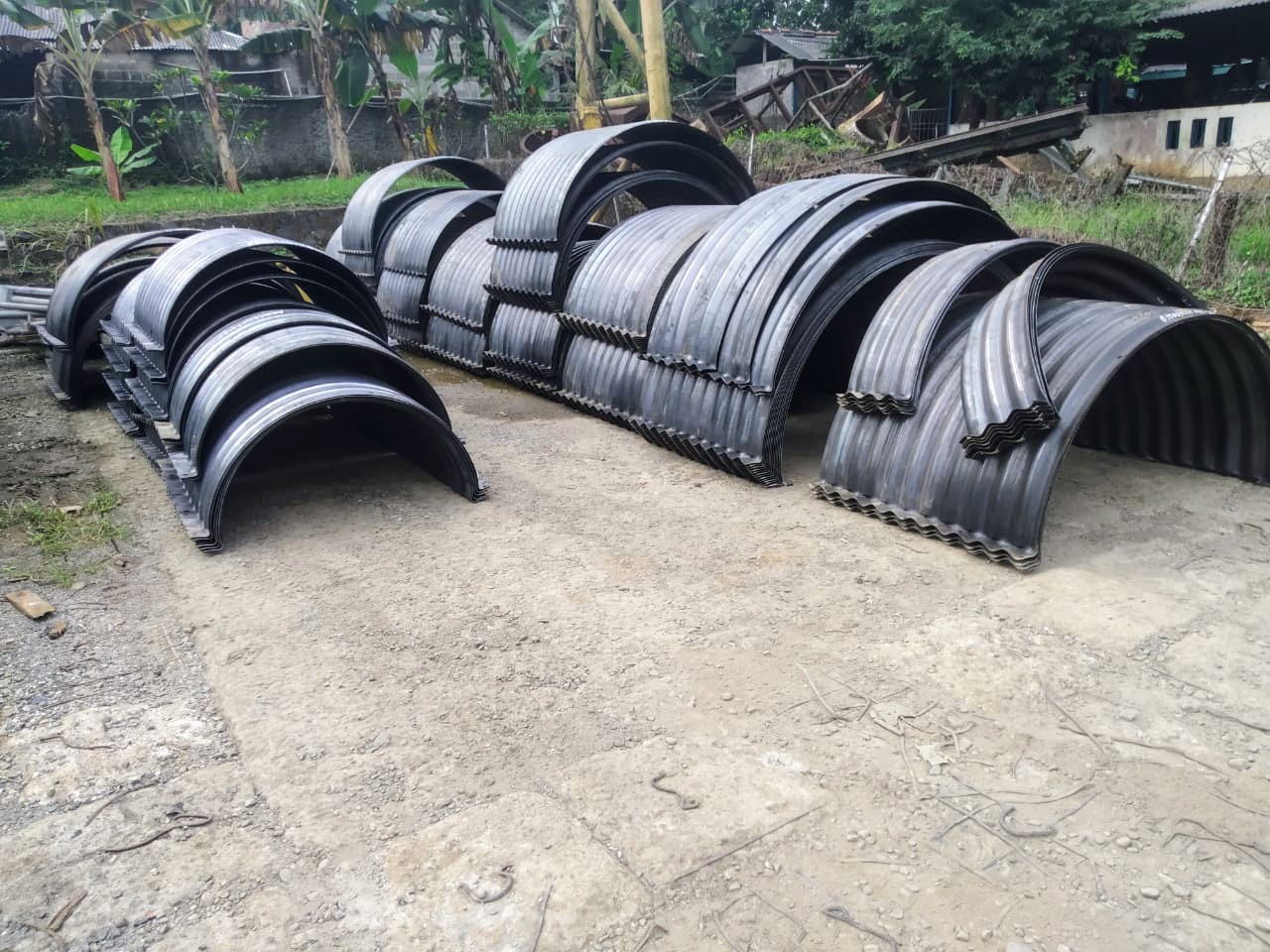

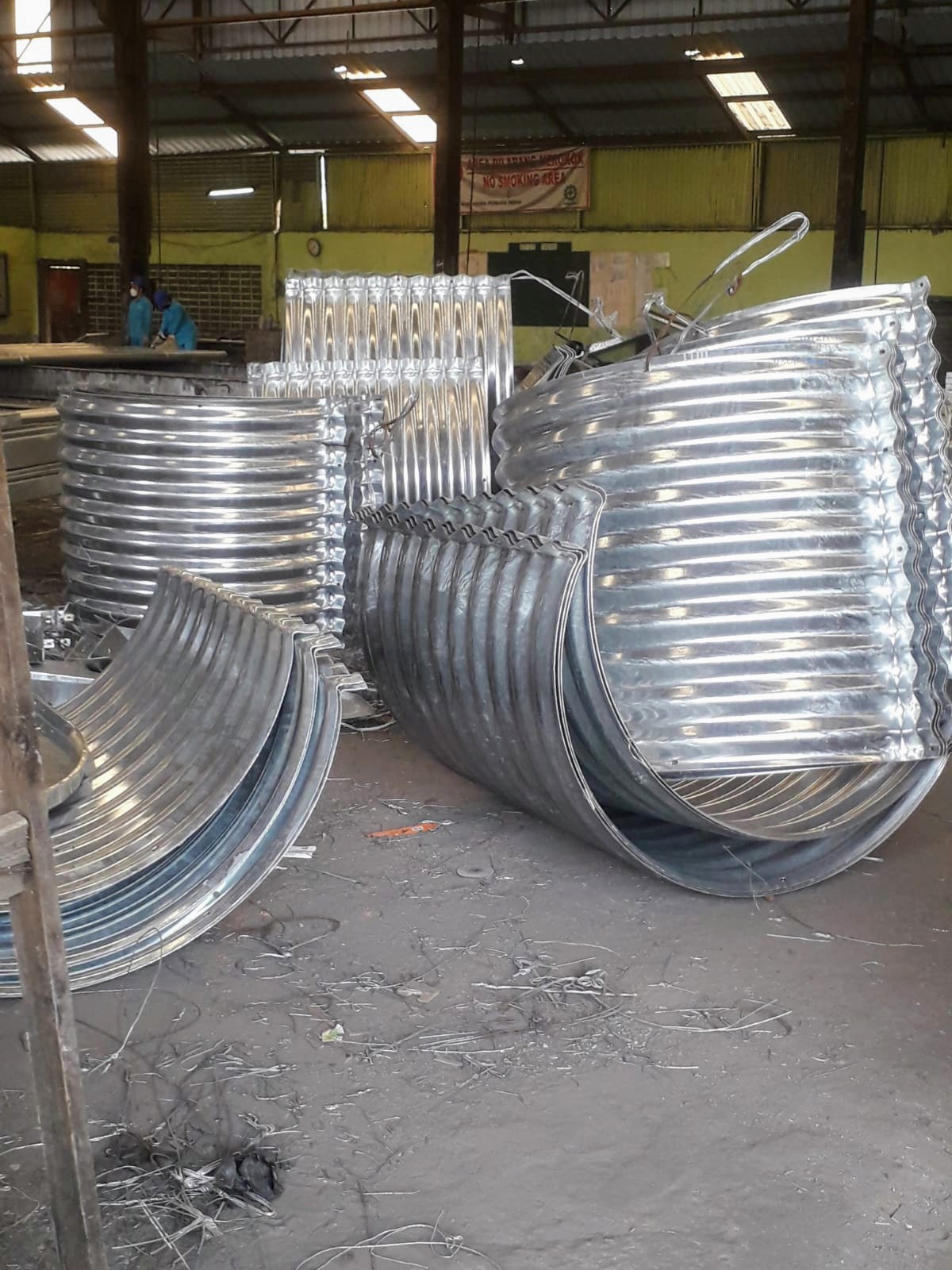

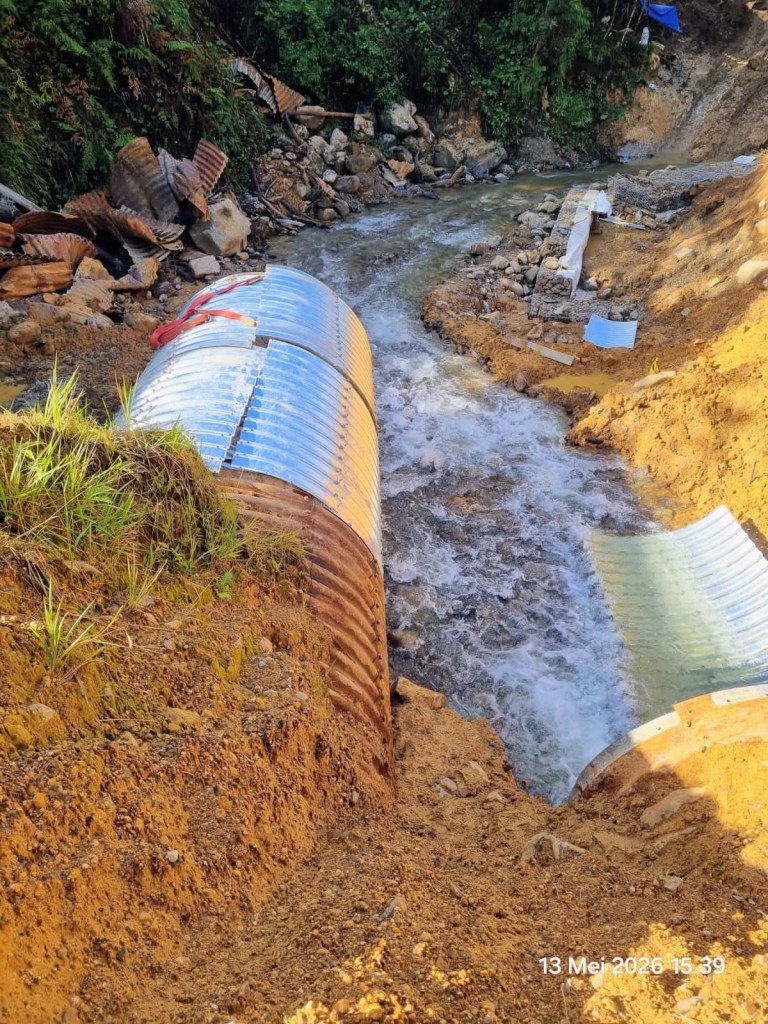

Foto 👆 Gambar pipa baja bergelombang tipe nestable flange E-100 yang umum dikenal sebagai pipa armco atau gorong gorong baja aramco



Proses punching untuk lubang baut pada flange/bagian tepi plate

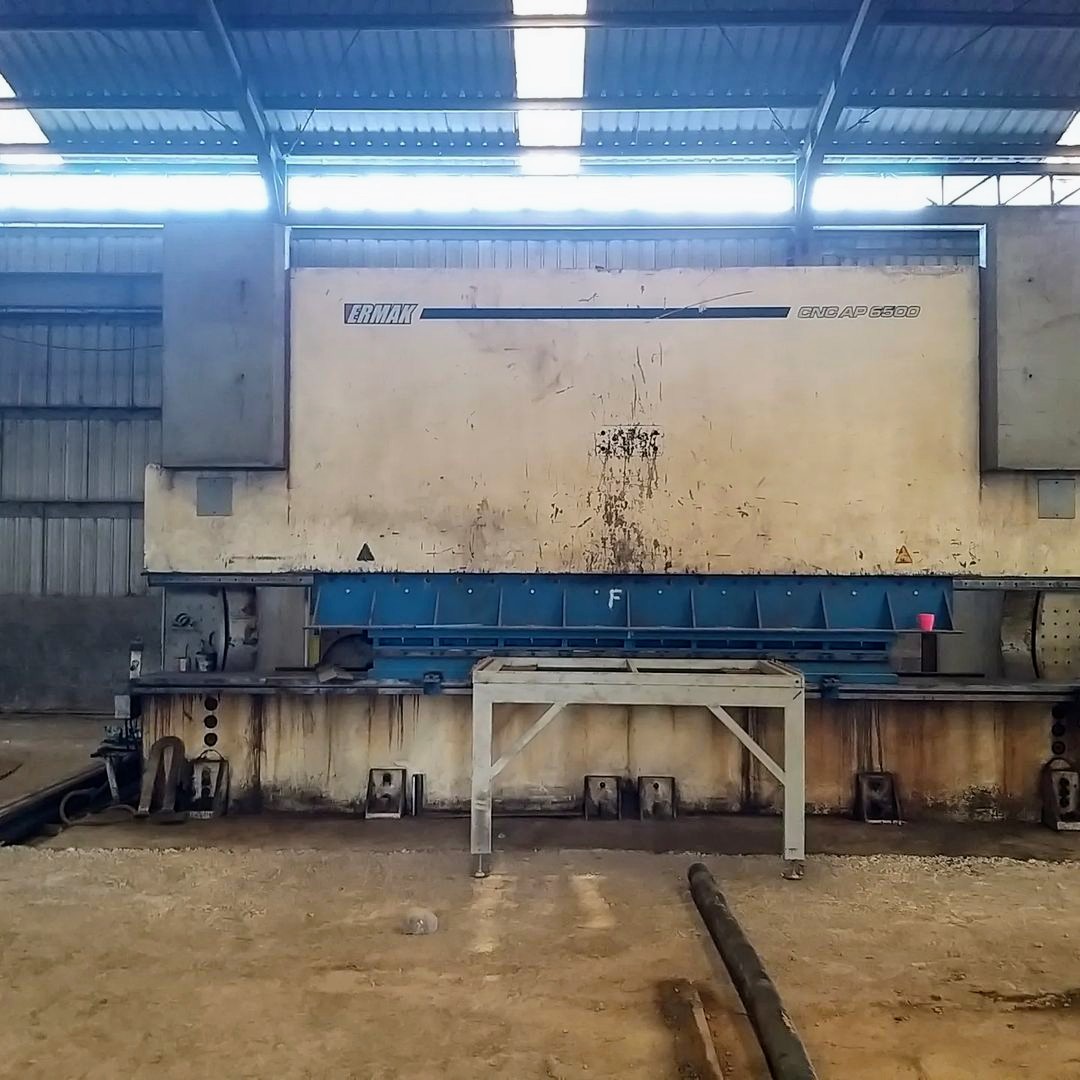

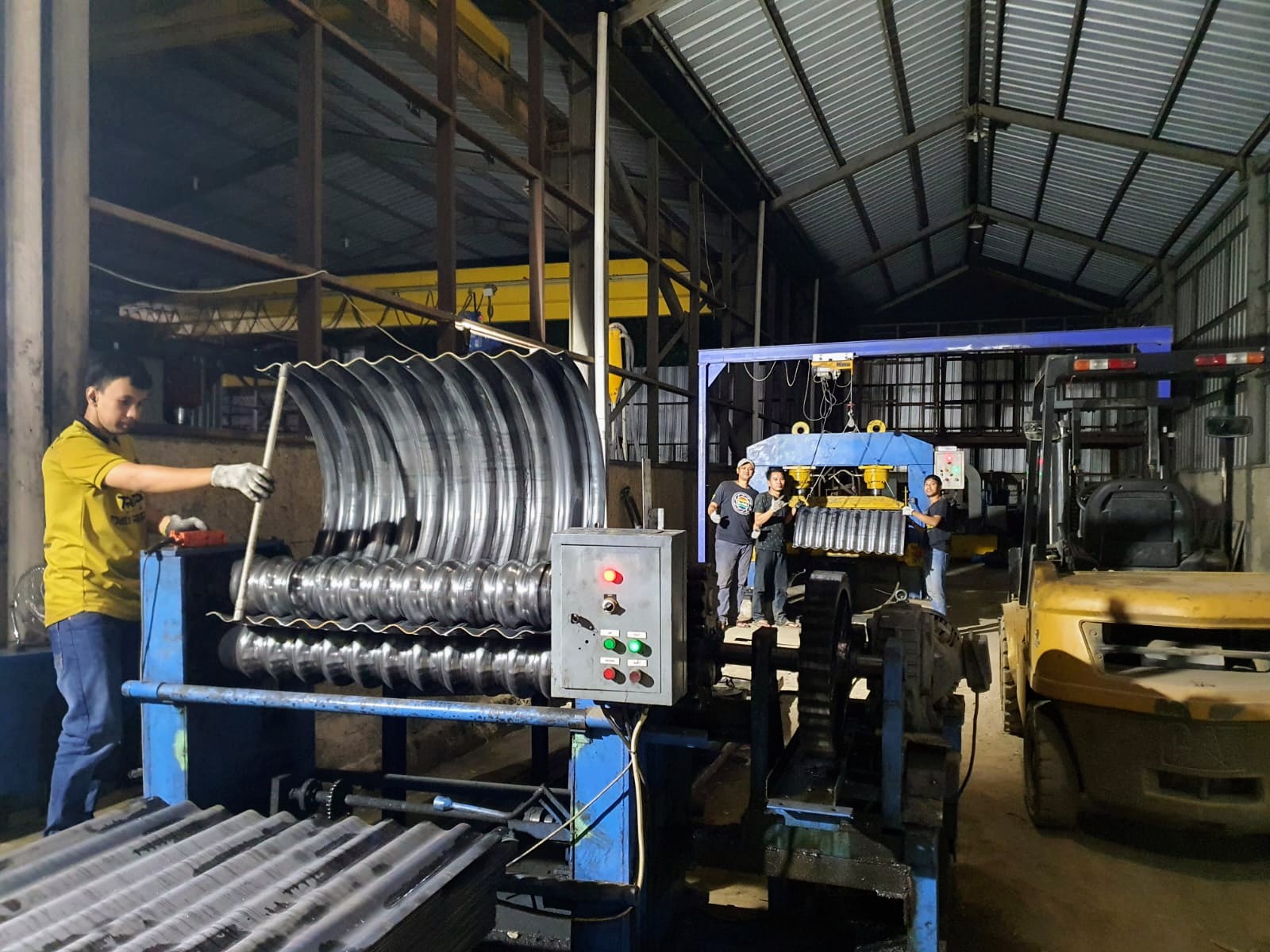

Proses curving/melengkungkan plat pipa armco

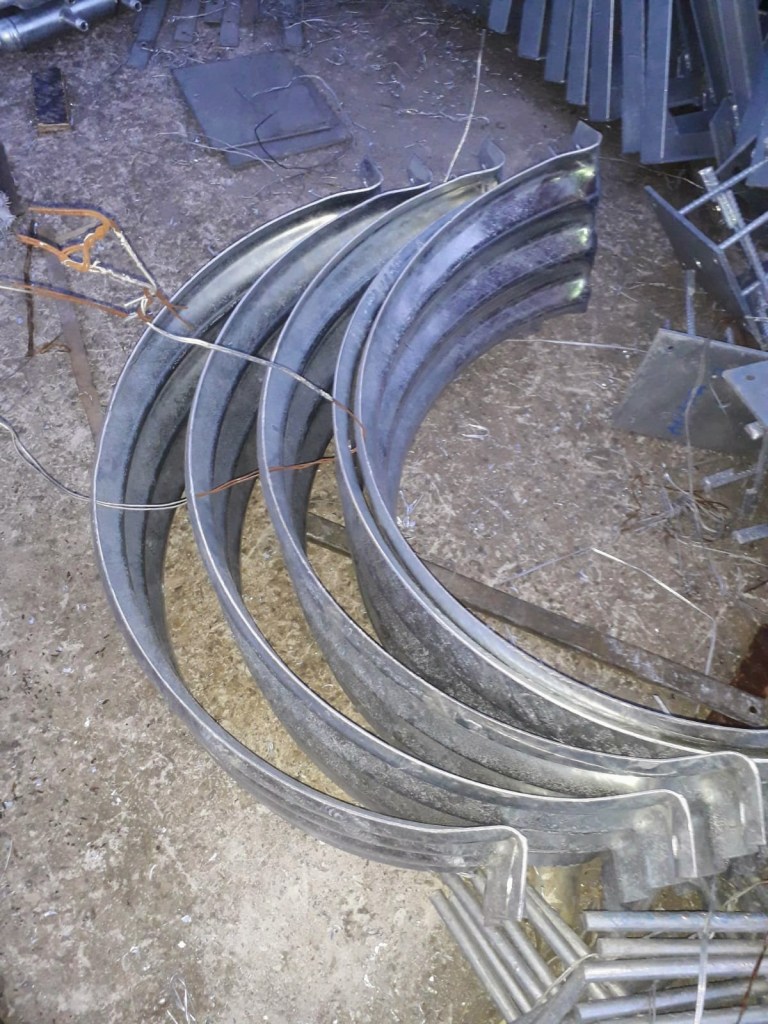

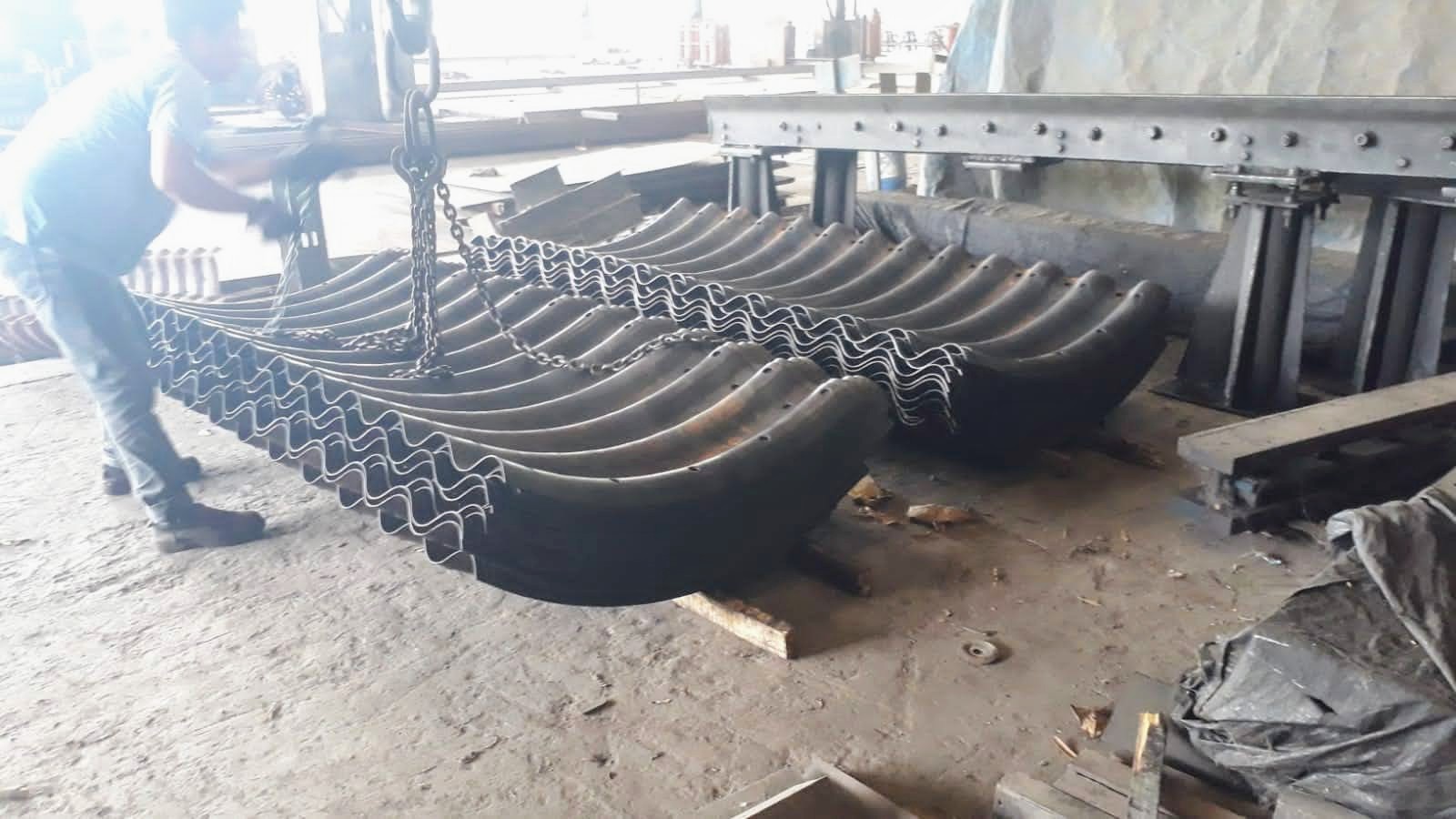

Pabrikasi pipa aramco mulai tahap corrugating, punching, curving dan flanging

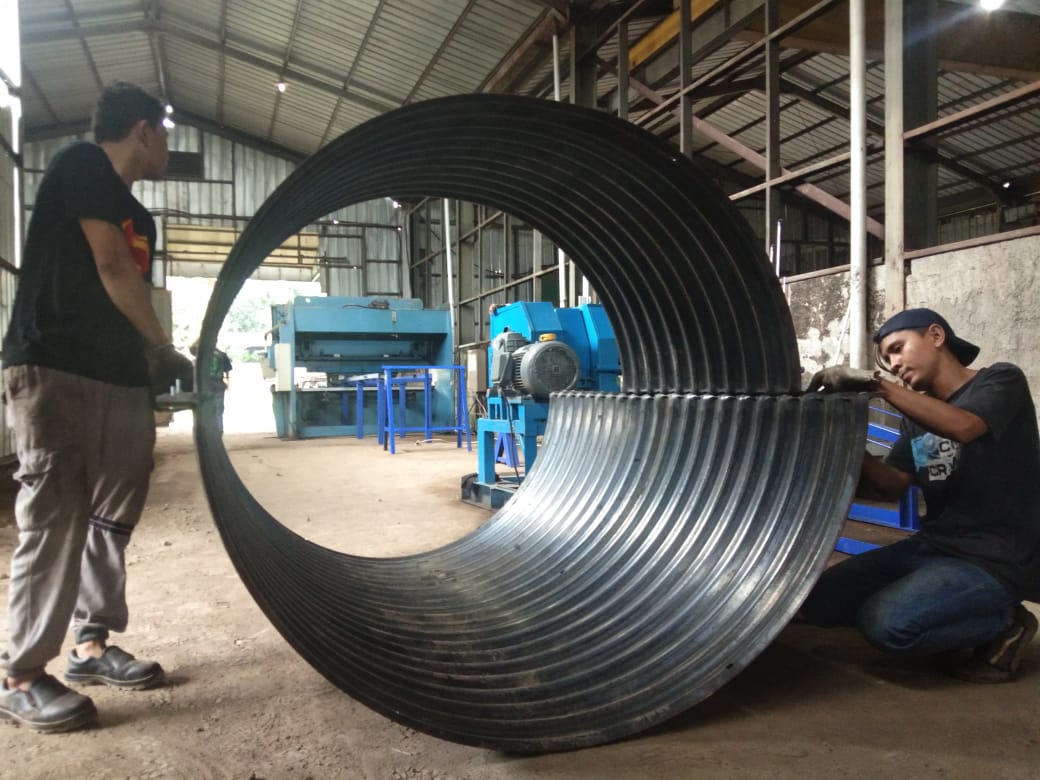

perakitan memasang baut pada flange pipa aramco

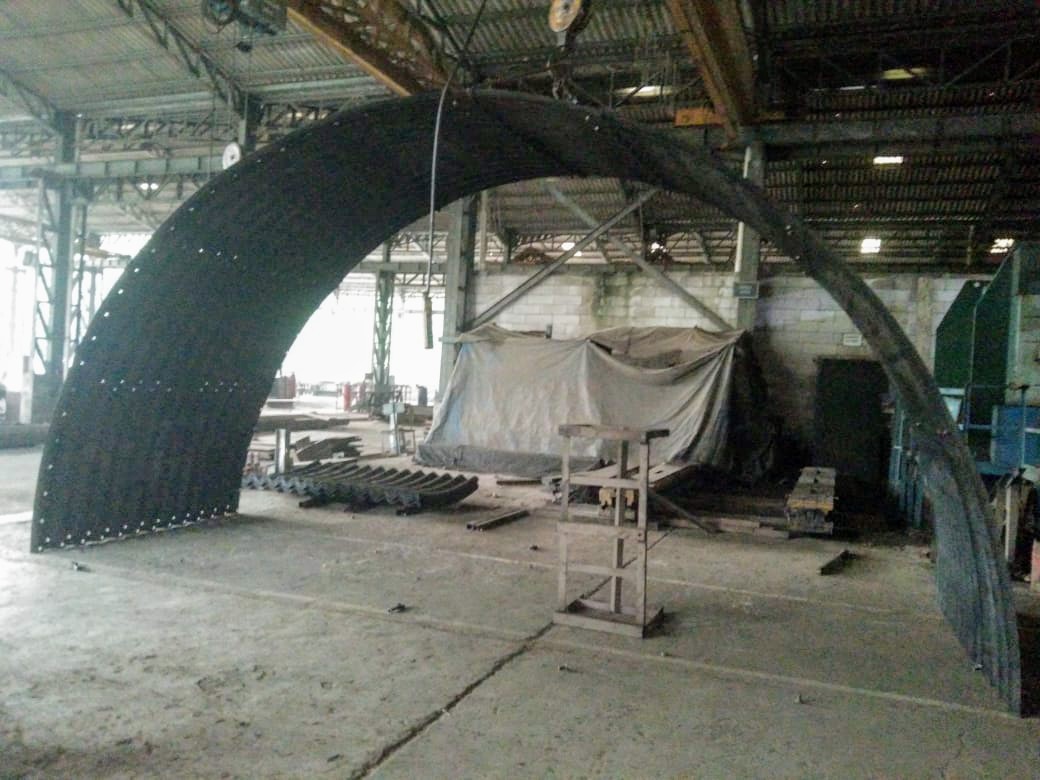

B. Pipa Multi Plate (Multi Plate Pipe/MPP)

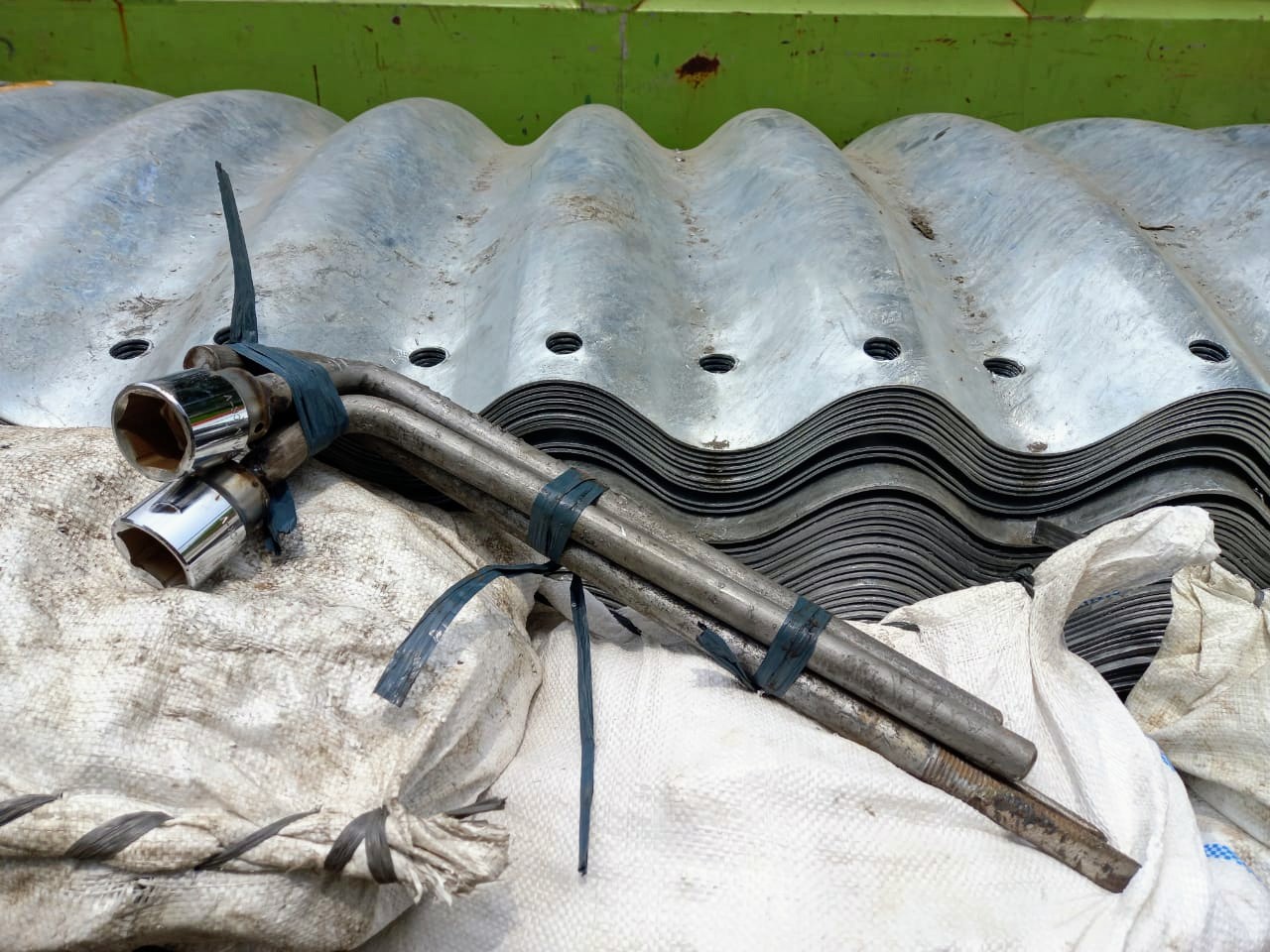

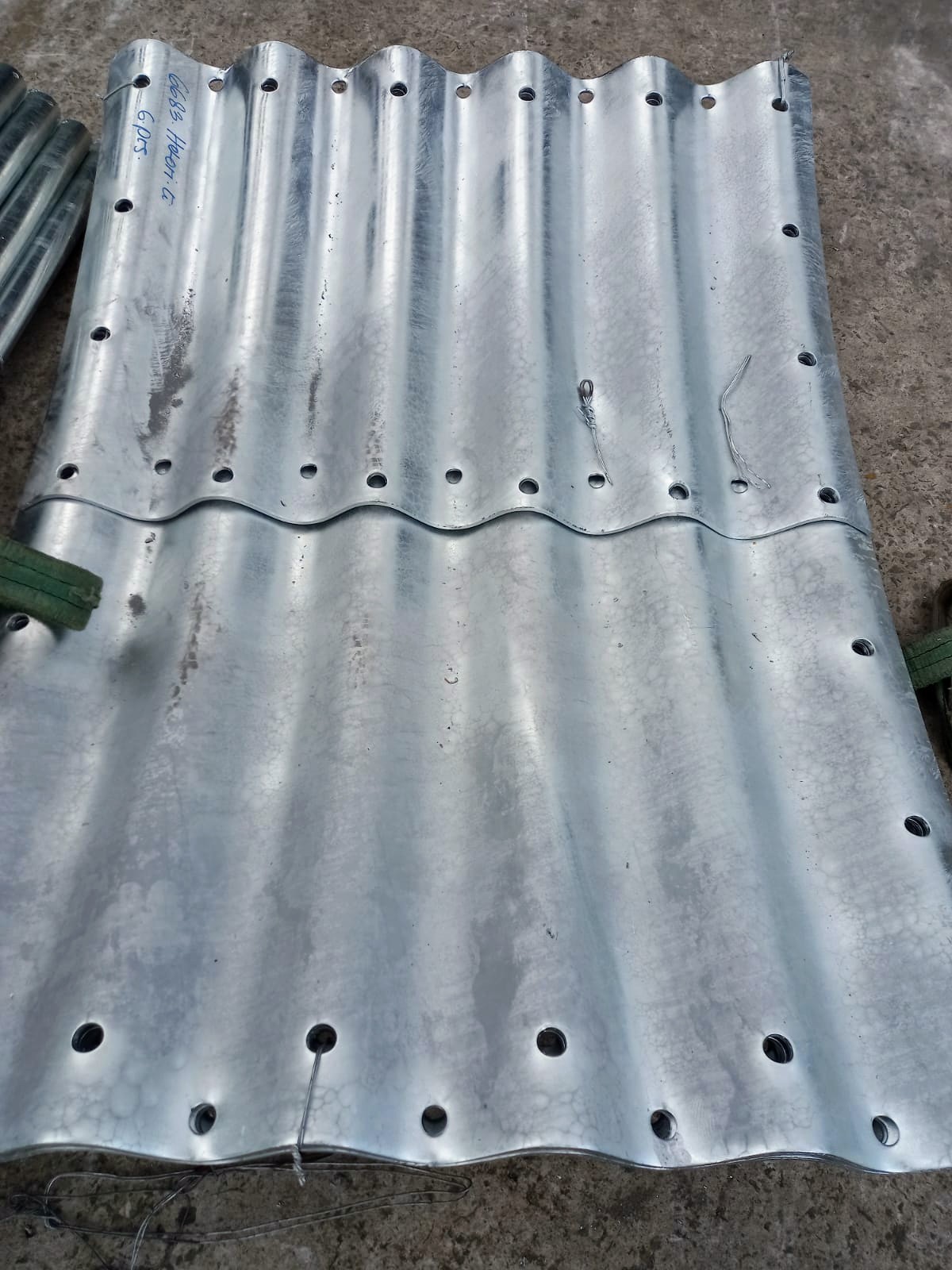

Pipa multi plate merupakan pipa baja bergelombang yang terdiri dari penyusunan lembar demi lembar plat/segmental yang sudah dibentuk radius, lalu dirakit lembar demi lembar segmen plat dengan baut sesuai dengan bentuk dan ukuran yang dibutuhkan. Diameter yang kami tawarkan antara 1.500 – 8.550 mm dengan tebal plat 3 – 7 mm.





Pipa baja bergelombang tipe multi plate pipe diproduksi sesuai standar tes yang berlaku mulai dari chemical analysis, ketebalan lapisan galvanis (hot dip galvanize coat thickness) dan physical properties. Didesain sesuai pembebanan jalan kelas 1 (Satu) dan kereta api dengan standar pedoman pembebanan jembatan dan jalan raya SKBI-1.3.28.1987. Menggunakan baut high tensile bolt grade 8.8 atau yang sesuai ukuran yang dibutuhkan.

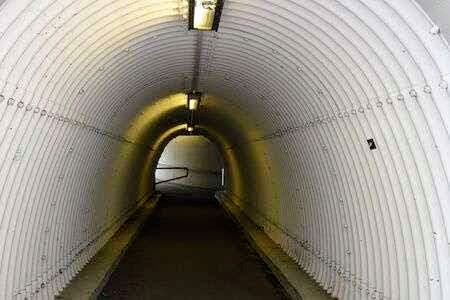

Dalam sistem drainase, corrugated steel pipe/csp atau pipa baja bergelombang memberikan daya tahan pemakaian selama 80 – 100 tahun, menjadikannya material pilihan utama untuk gorong gorong (culvert), saluran pembuangan (sewer) dan pelimpahan (spillway), pintu air, saluran bawah tanah (subdrain), jalan bawah tanah/terowongan, saluran conveyor dan sistem penyimpanan dan penahanan bawah tanah (underground storage and detention system). Lihat corrugated steel pipe product knowledge link

Pipa baja bergelombang tipe multi plate pipe tersedia beberapa sub-tipe:

  • Multi Plate Pipe Round (MPPR) diameter 1500 – 8550 mm

  • Multi Plate Pipe Arches (MPPA) span 3220 – 6010 mm

  • Multi Plate Arch (MPA) span 2000 – 8500 mm

  • Multi Plate High Profile Arch (MPHPA)/Multi Plate Super Span

  • Multi Plate Low Profile Arch (MPLPA)

  • Multi Plate Horizontal Ellipse (MPHE)

  • Multi Plate Vertical Ellipse (MPVE)

  • Multi Plate Underpass (MPU)

  • Multi Plate Pearl (MPP)

Note:

Untuk area atau jarak clearance yang sama, maka bentuk bulat umumnya lebih ekonomis dan lebih mudah dipasang.



Multi Plate Pipe Round (MPPR)
Multi Plate Pipe Arch (MPPA)
Multi Plate Arch (MPA)
Multi Plate Horizontal Ellipse (MPHE)

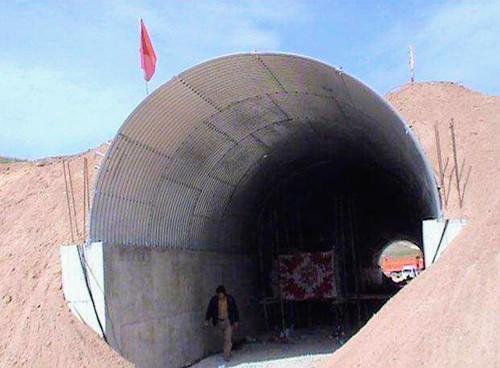

Multi Plate High Profile Arch (MPHPA)

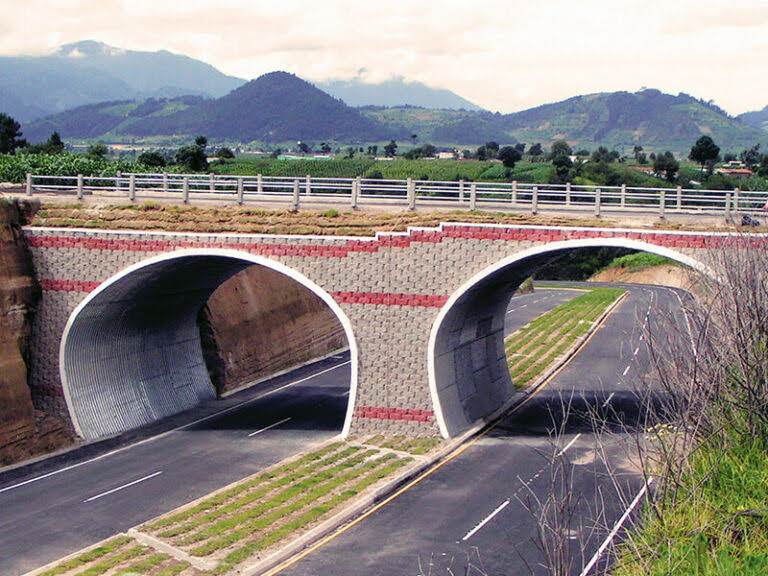

Multi Plate Underpass (MPU)

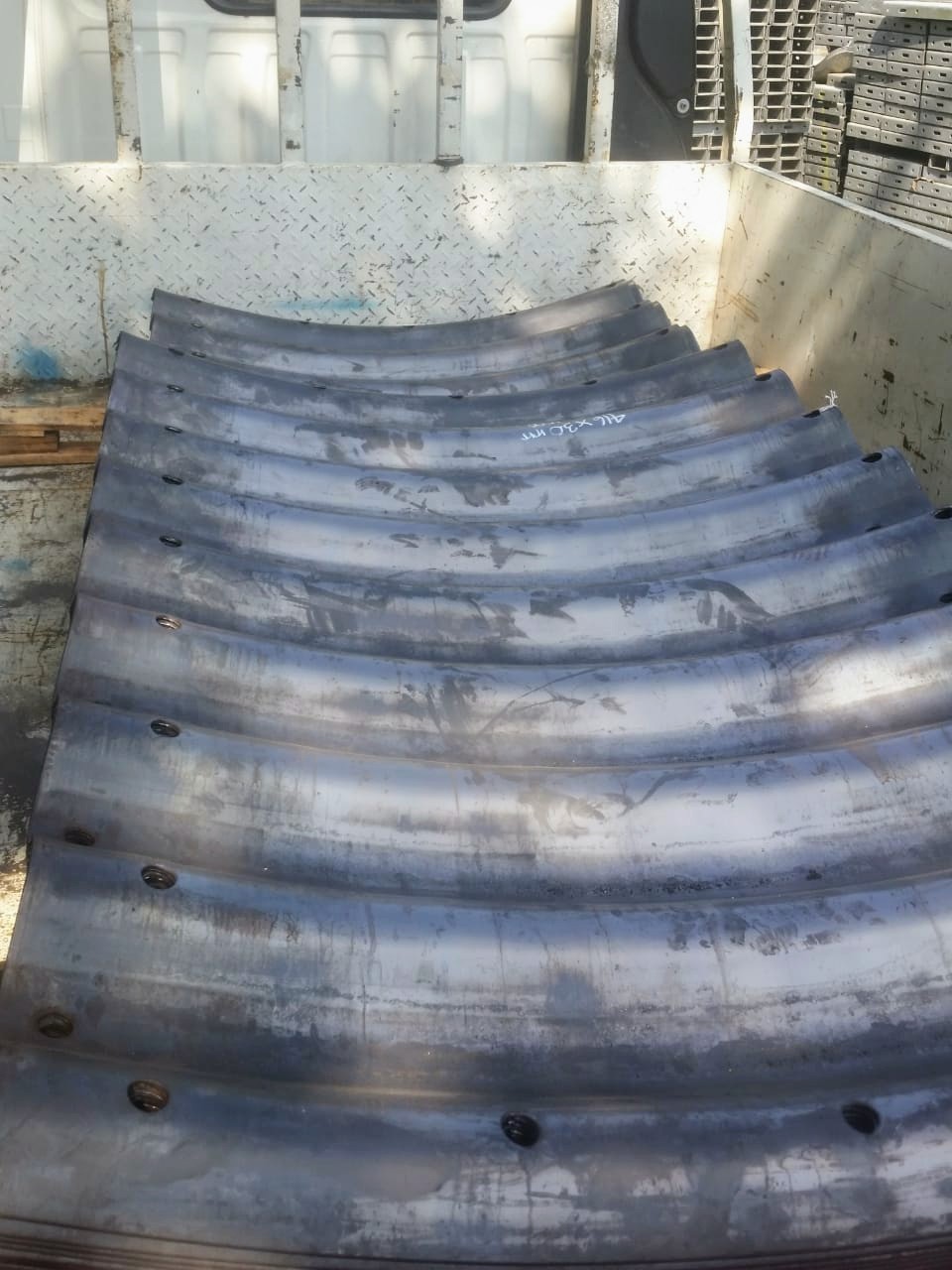

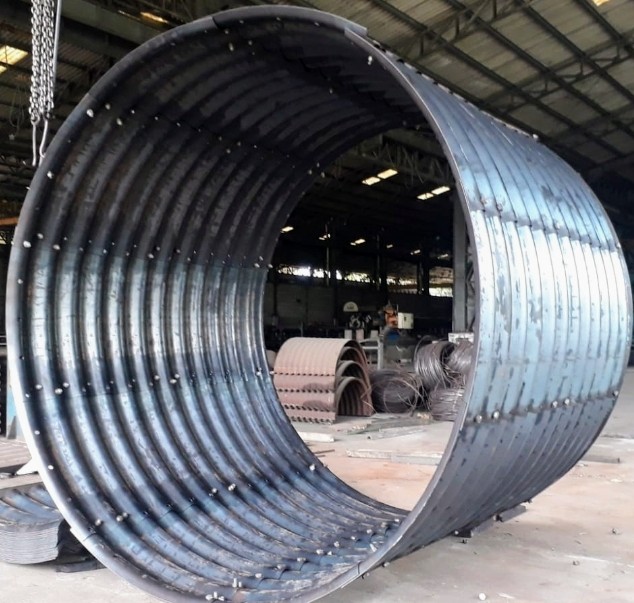

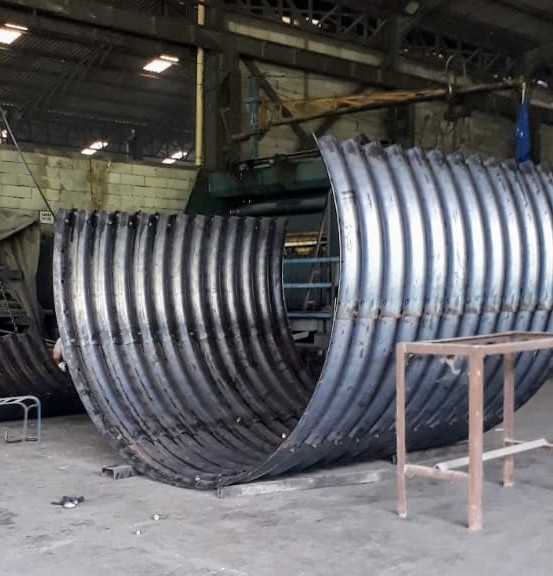

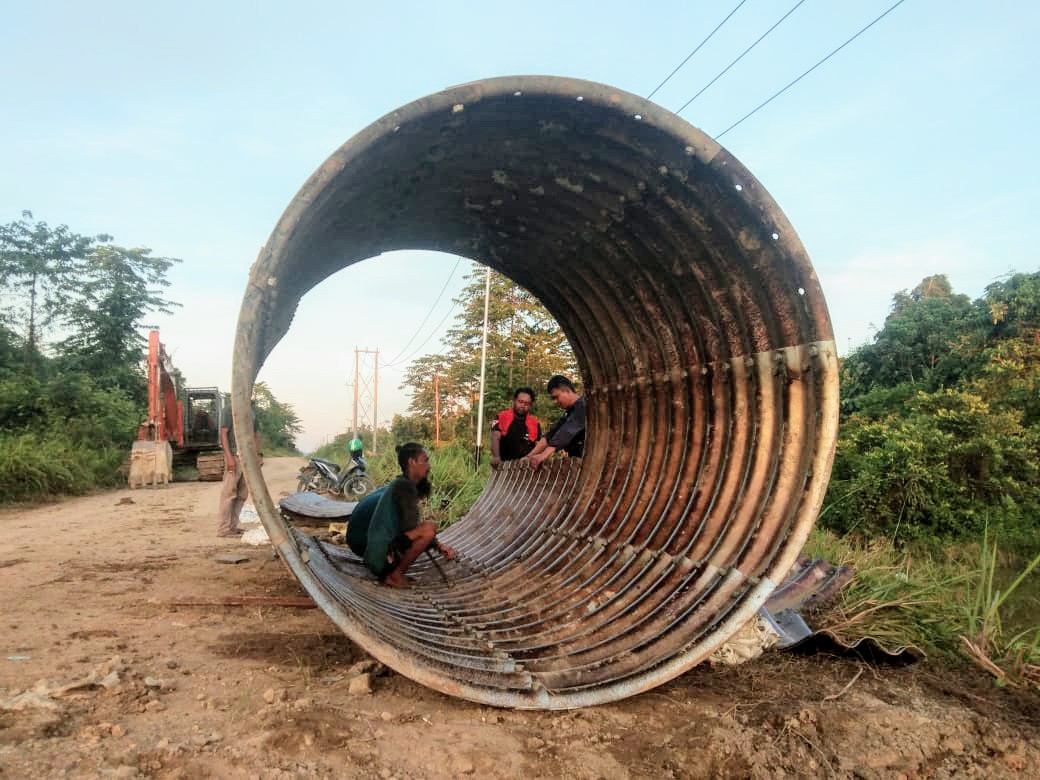

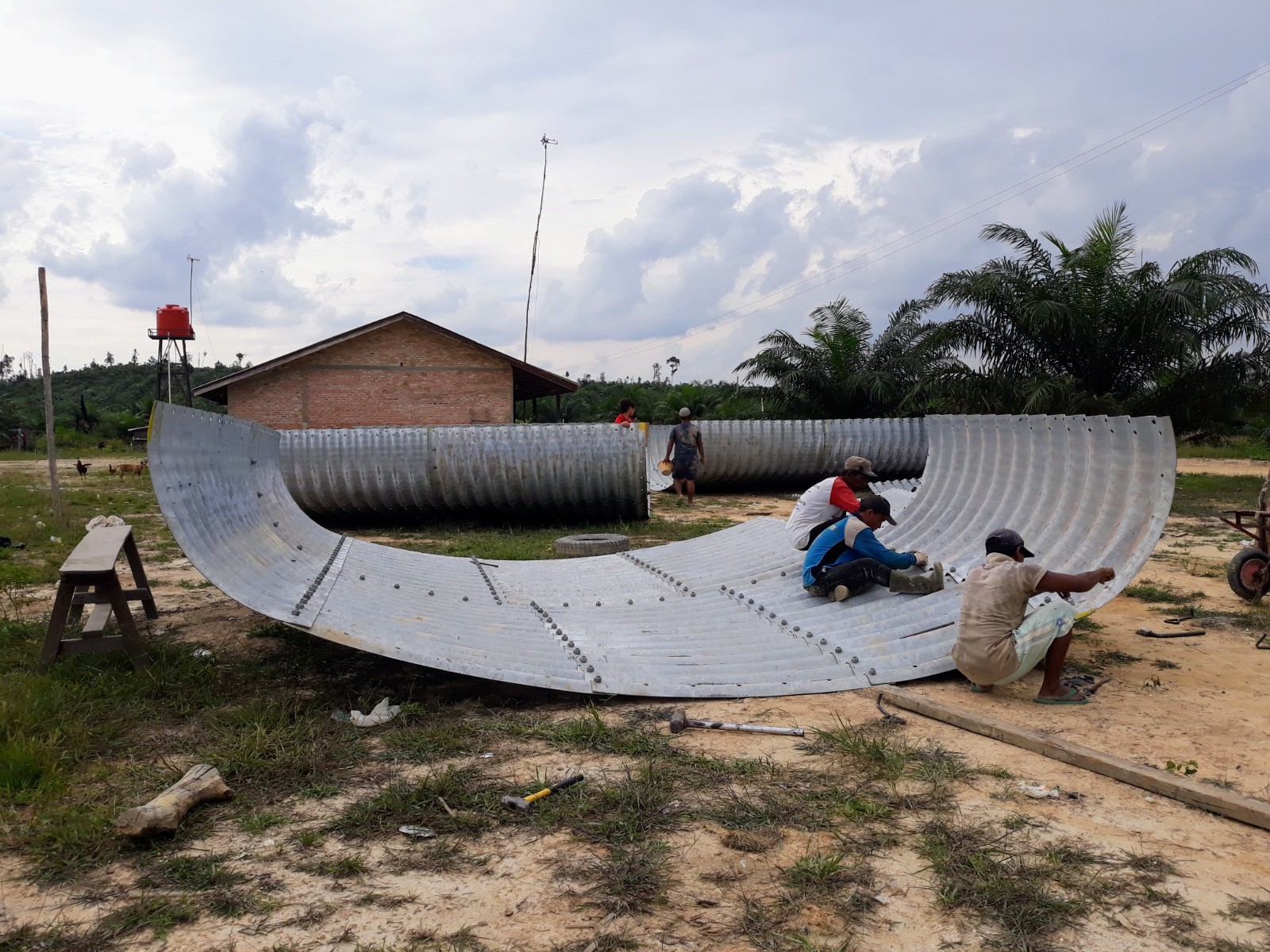

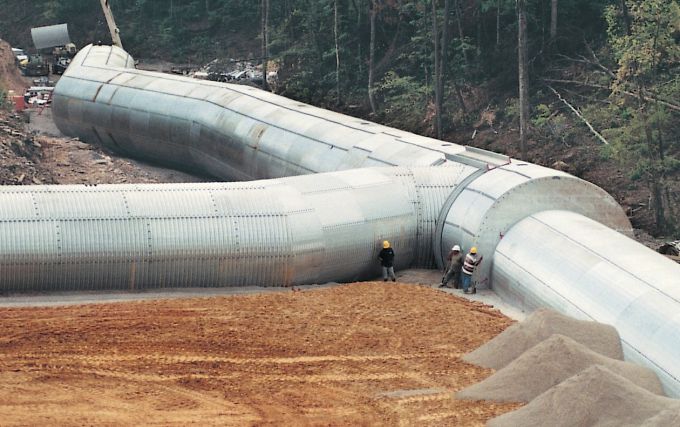

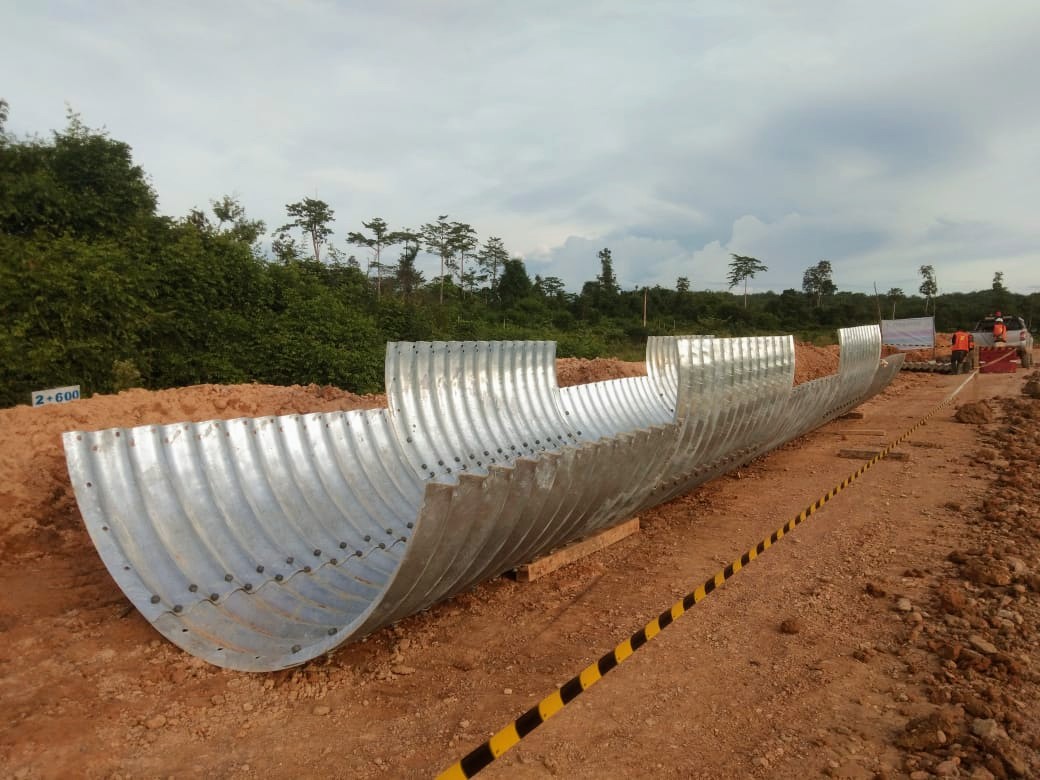

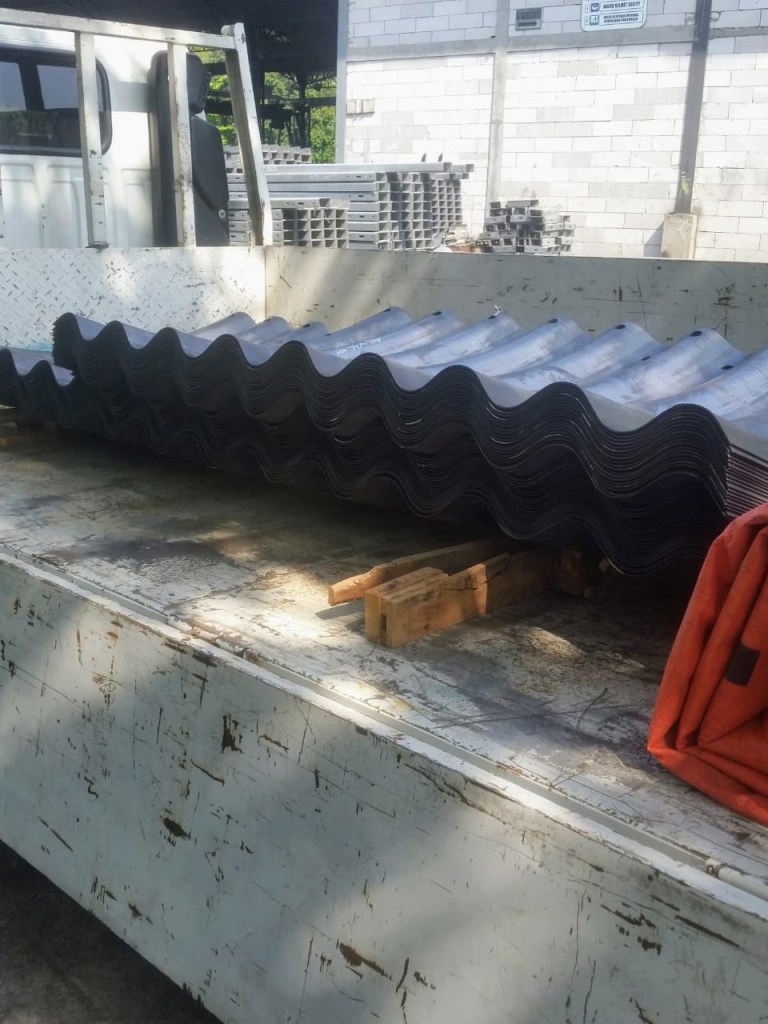

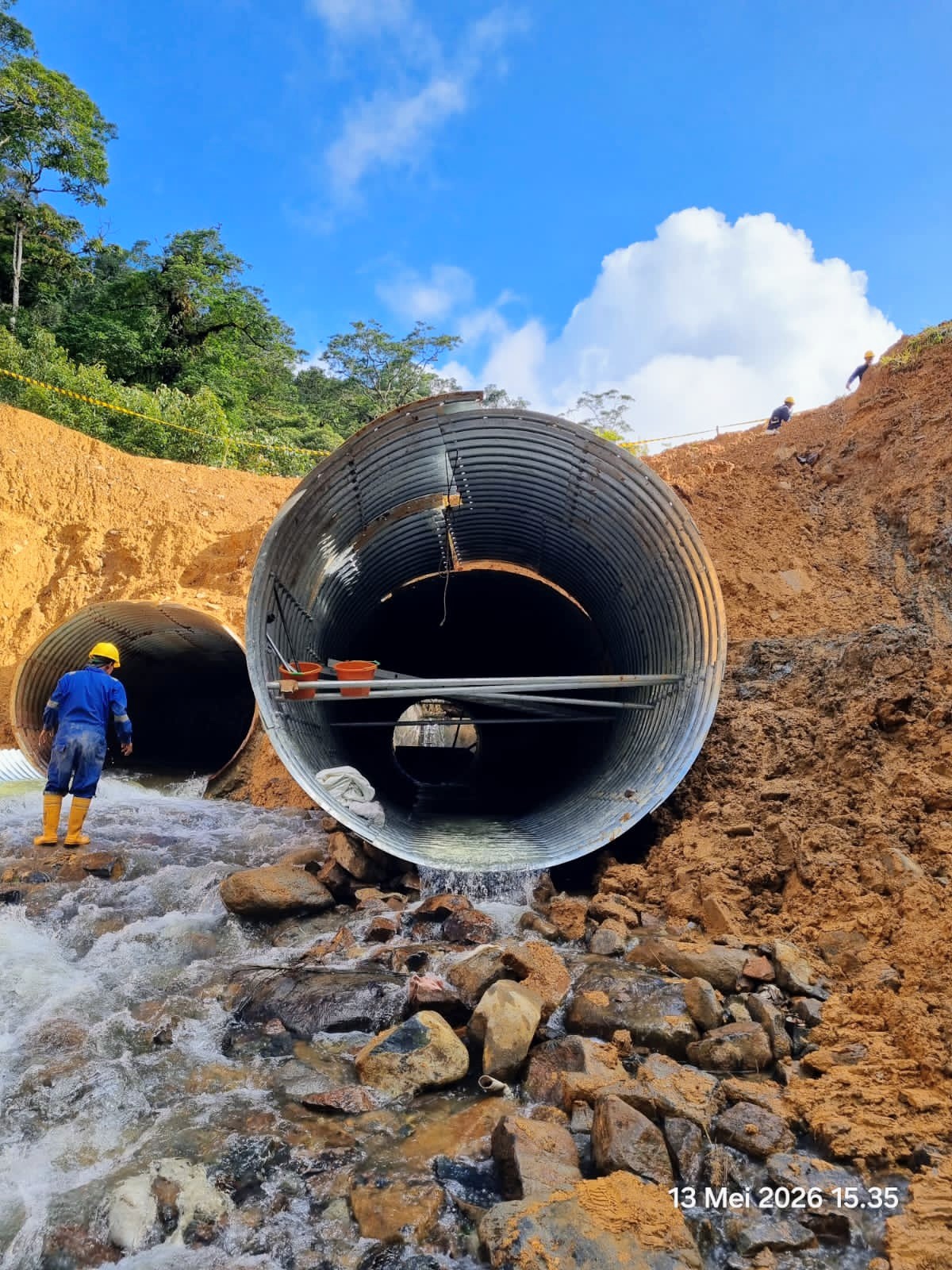

 Foto 👆 Gambar gorong gorong pipa baja bergelombang tipe multi plate pipe

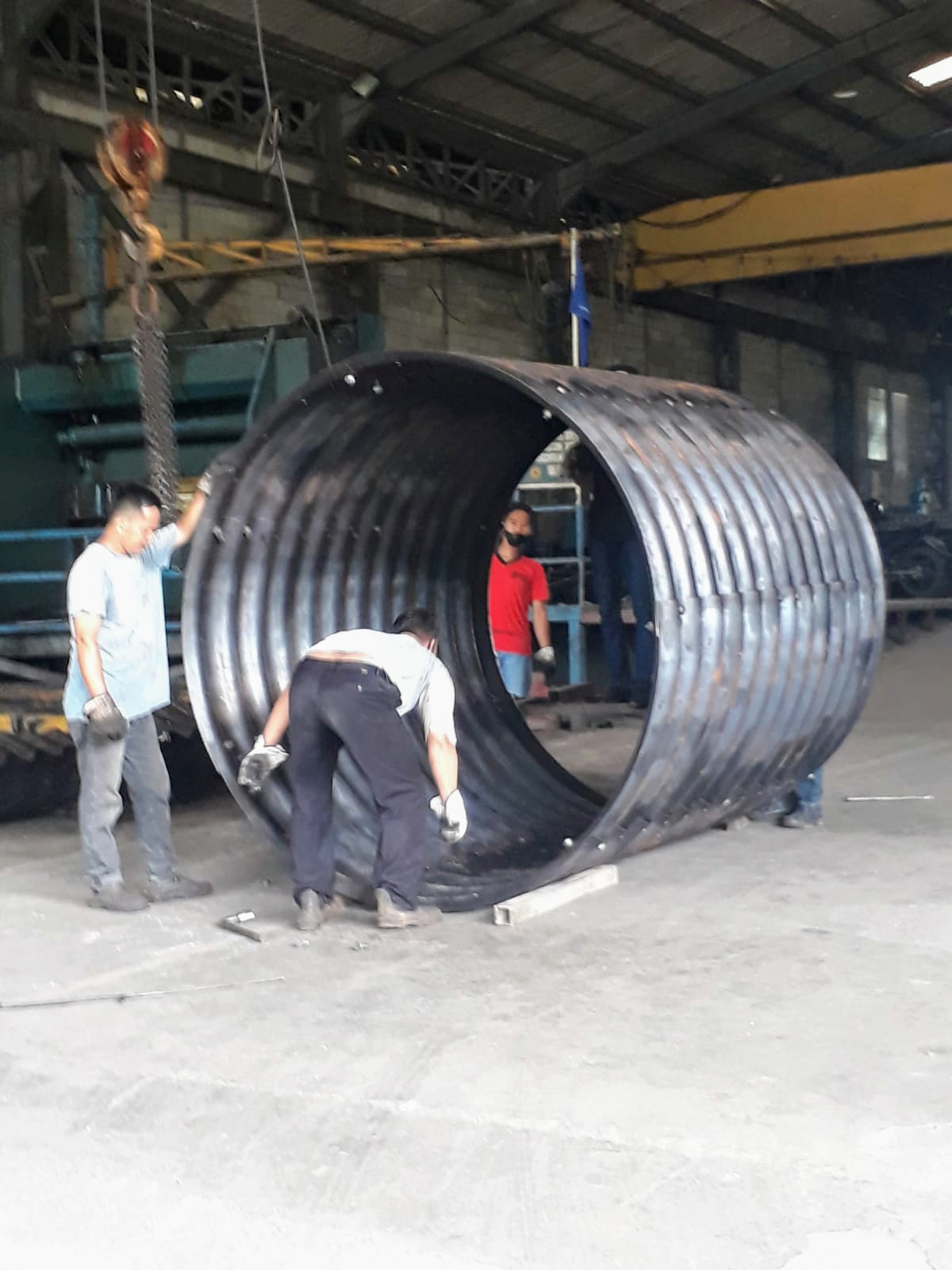

Video mengecek presisi lubang baut antar sambungan plat sebelum dilanjut ke proses hot dip galvanize

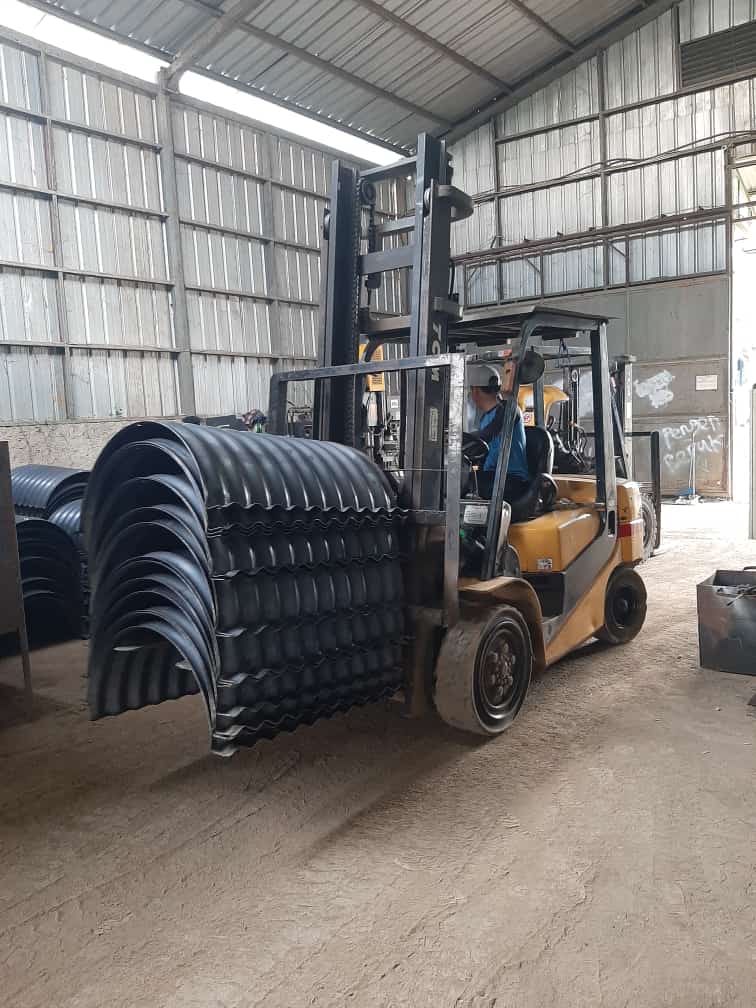

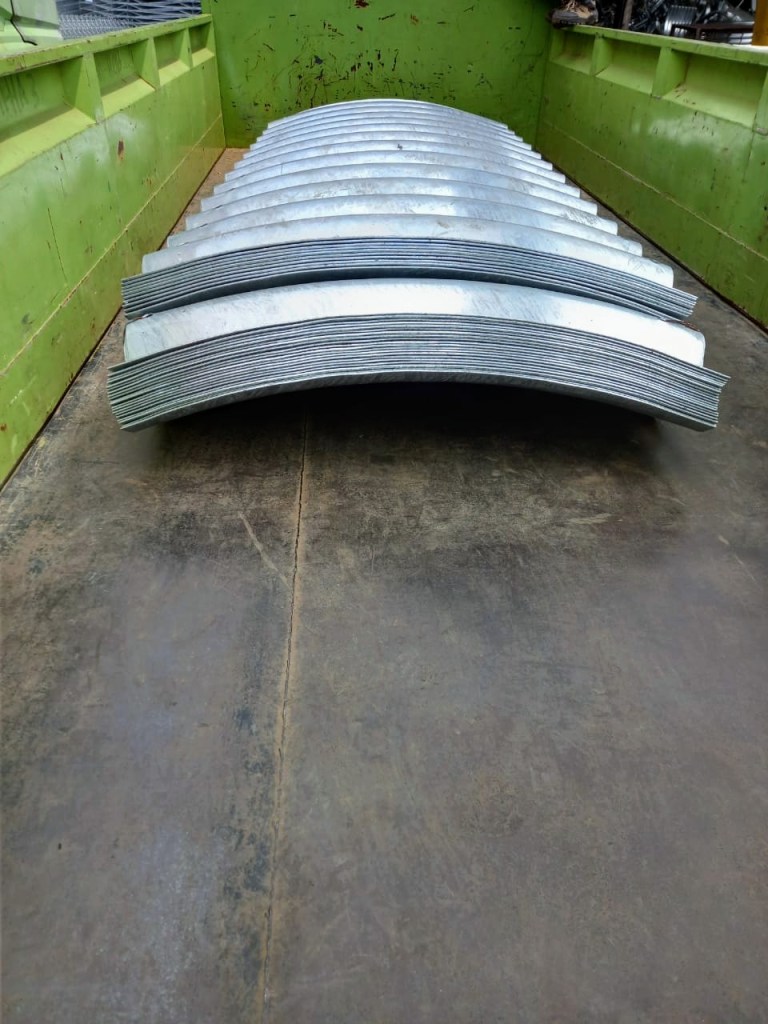

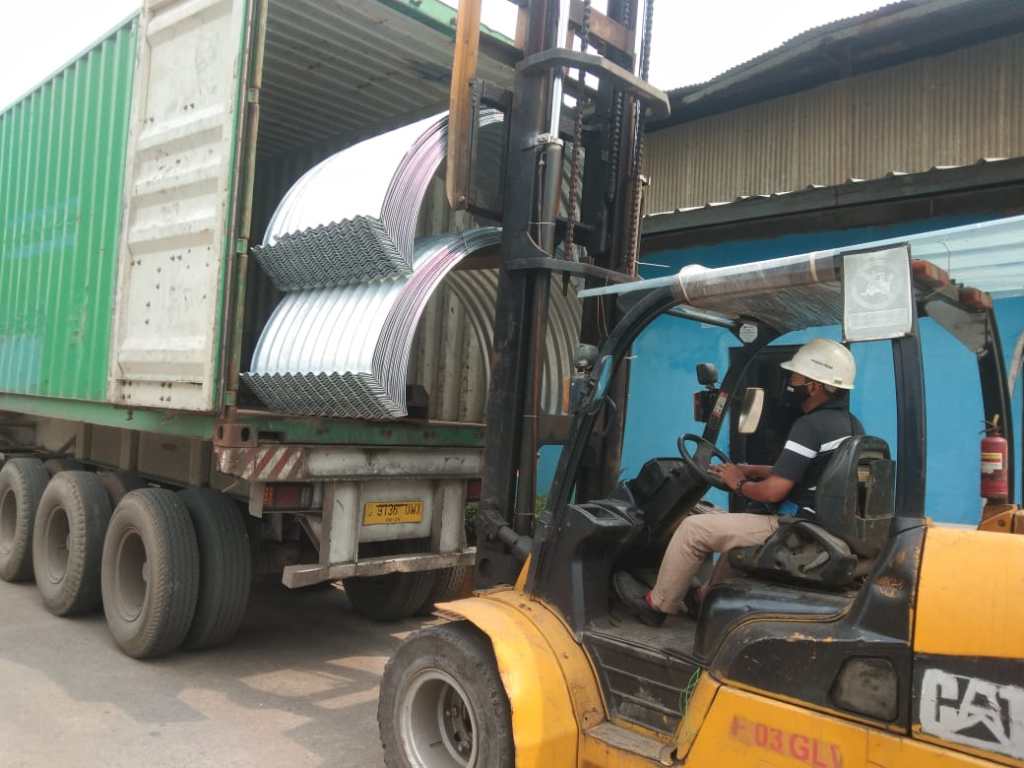

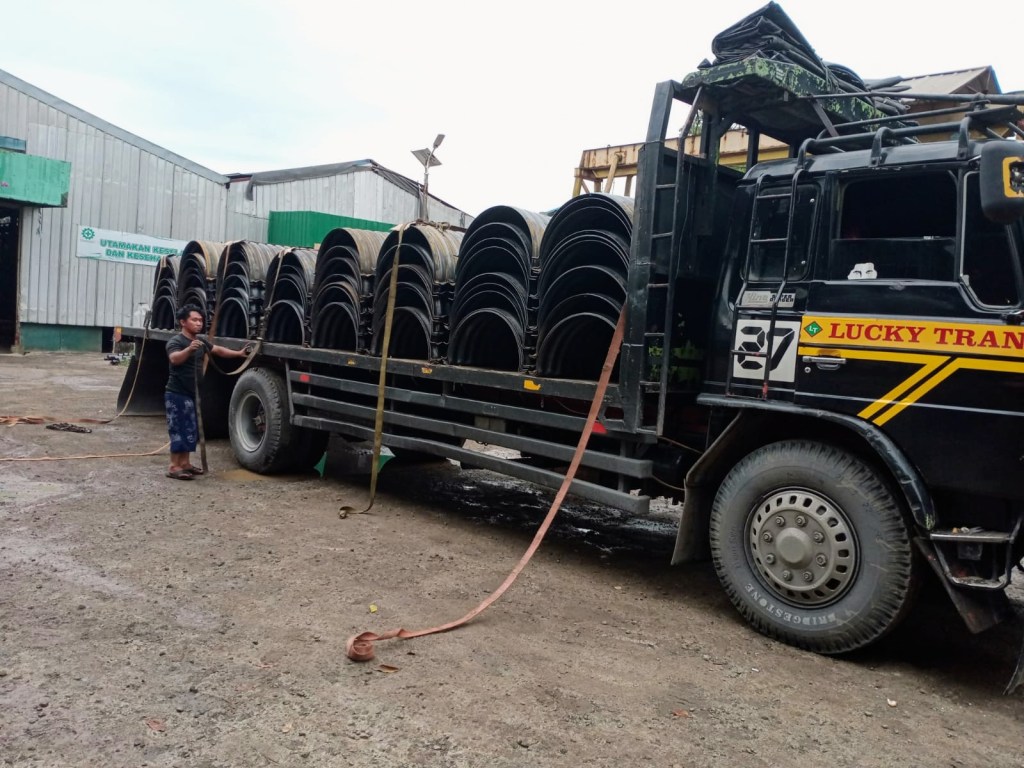

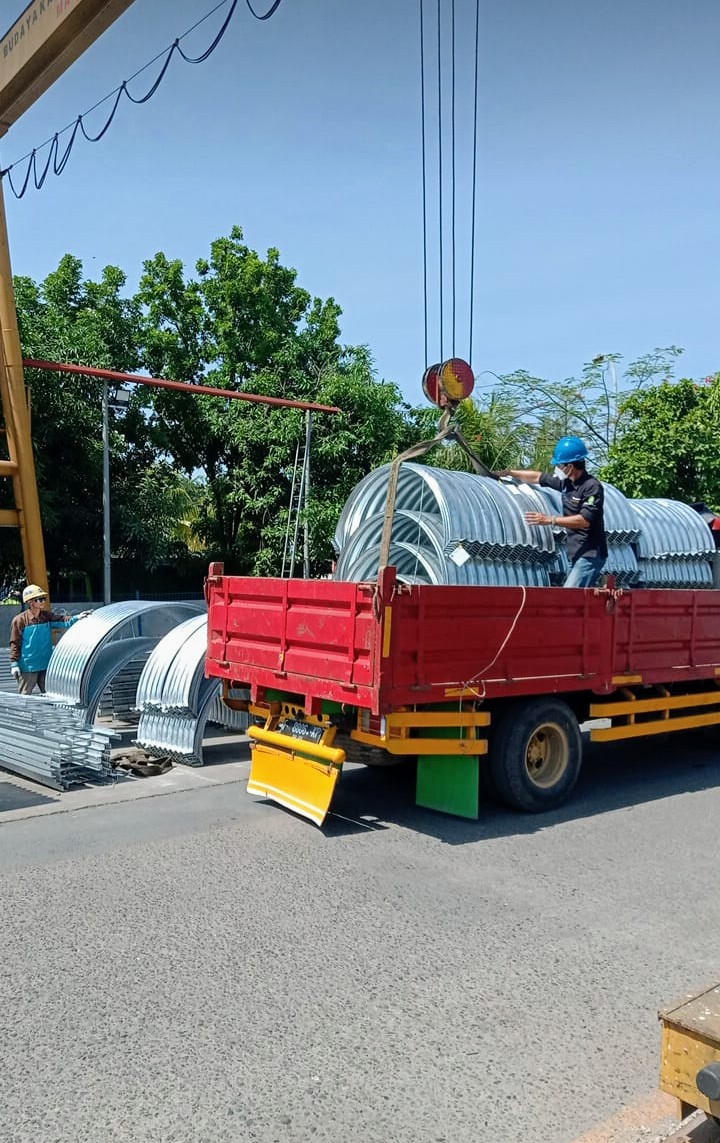

Video loading delivery ke customer setelah selesai proses hot dip galvanize

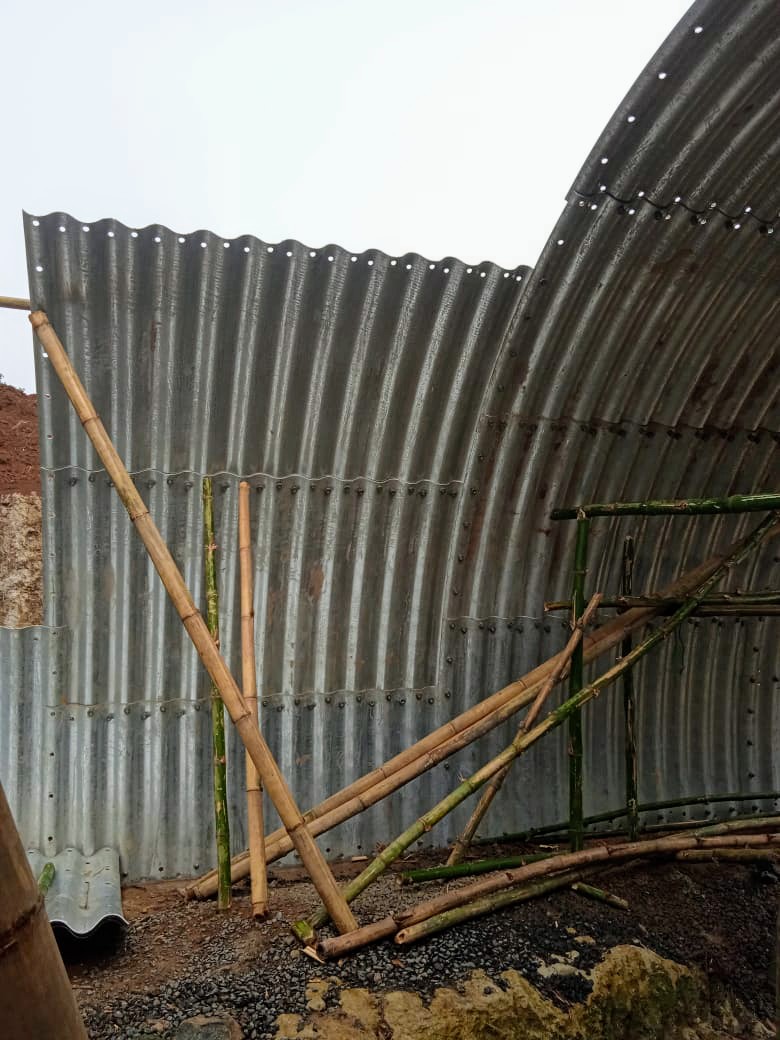

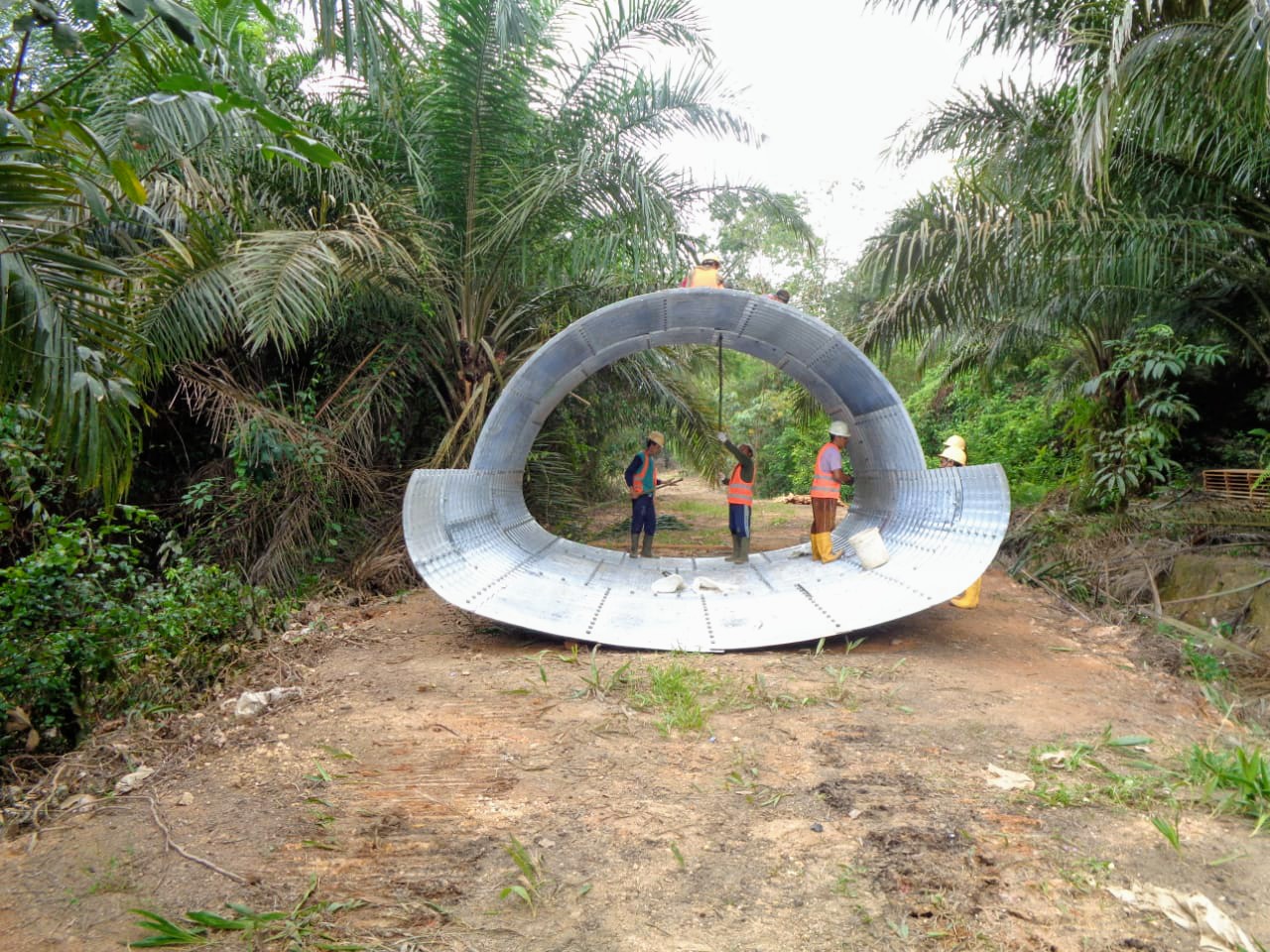

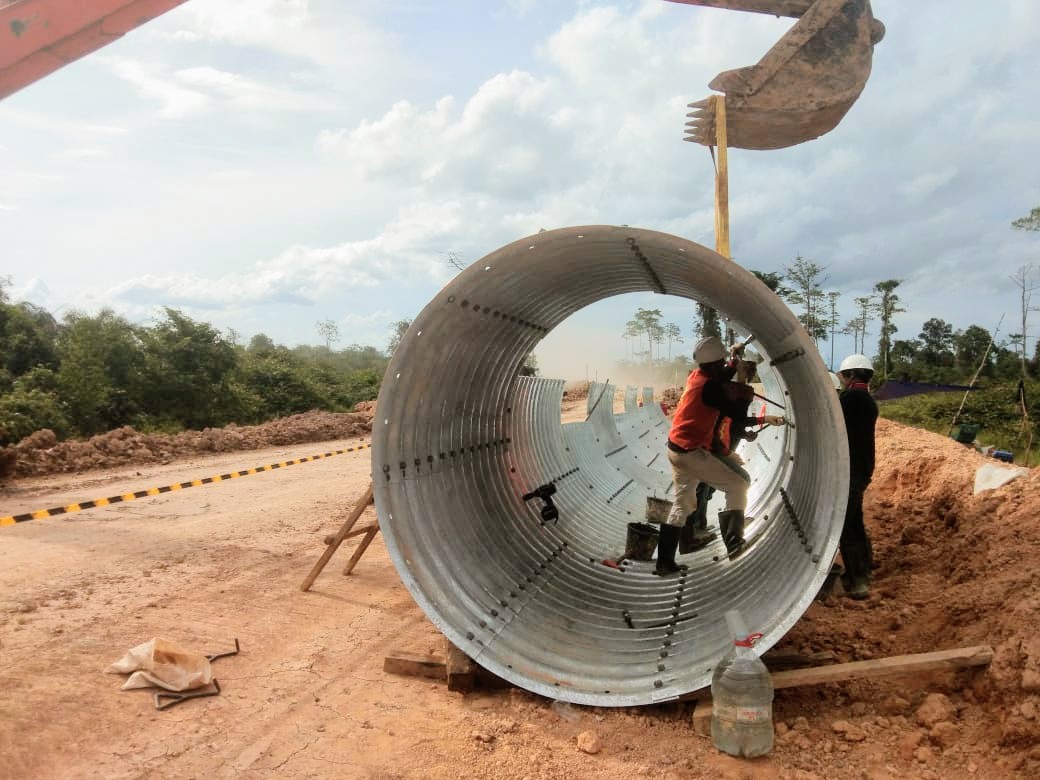

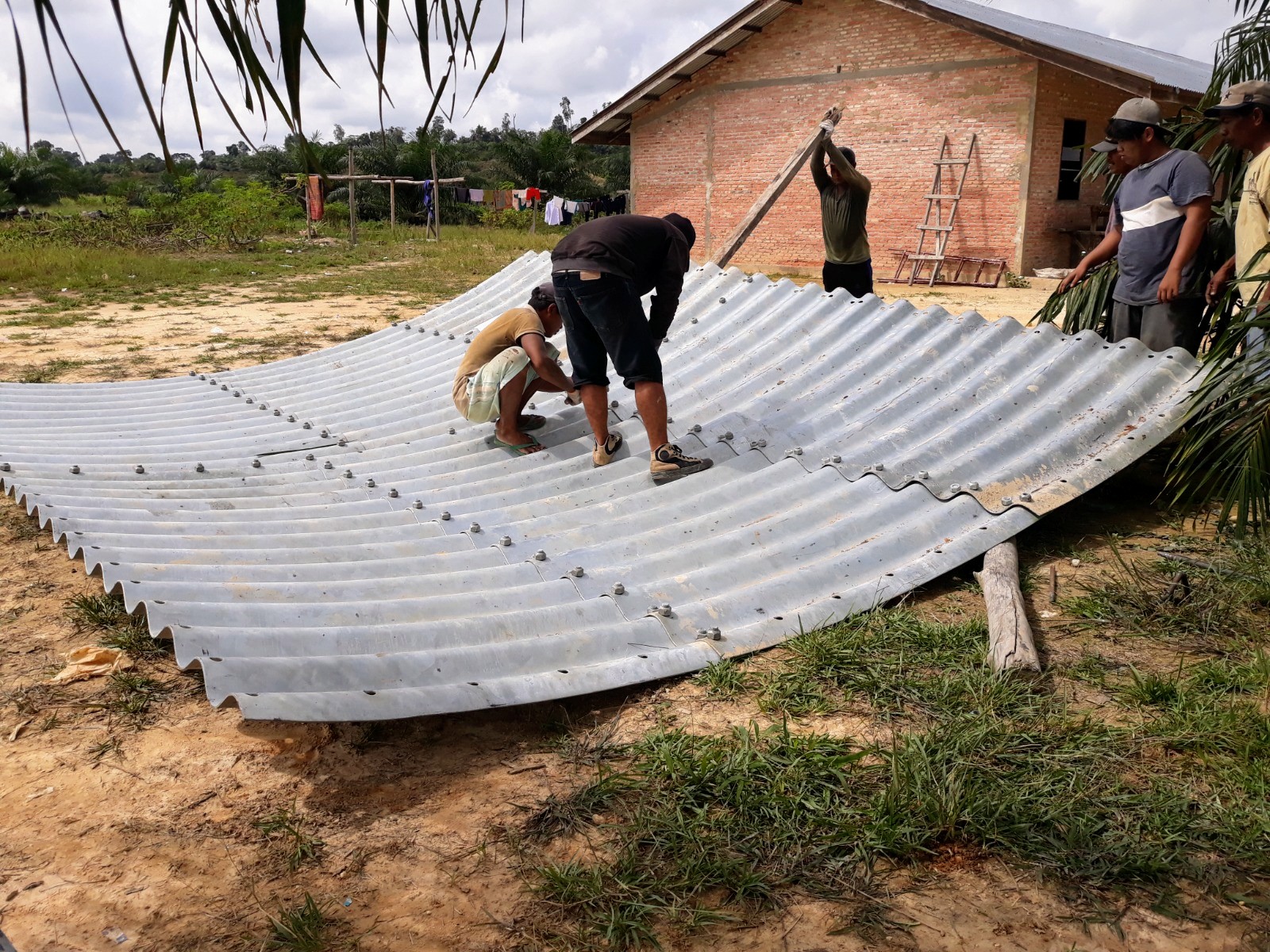

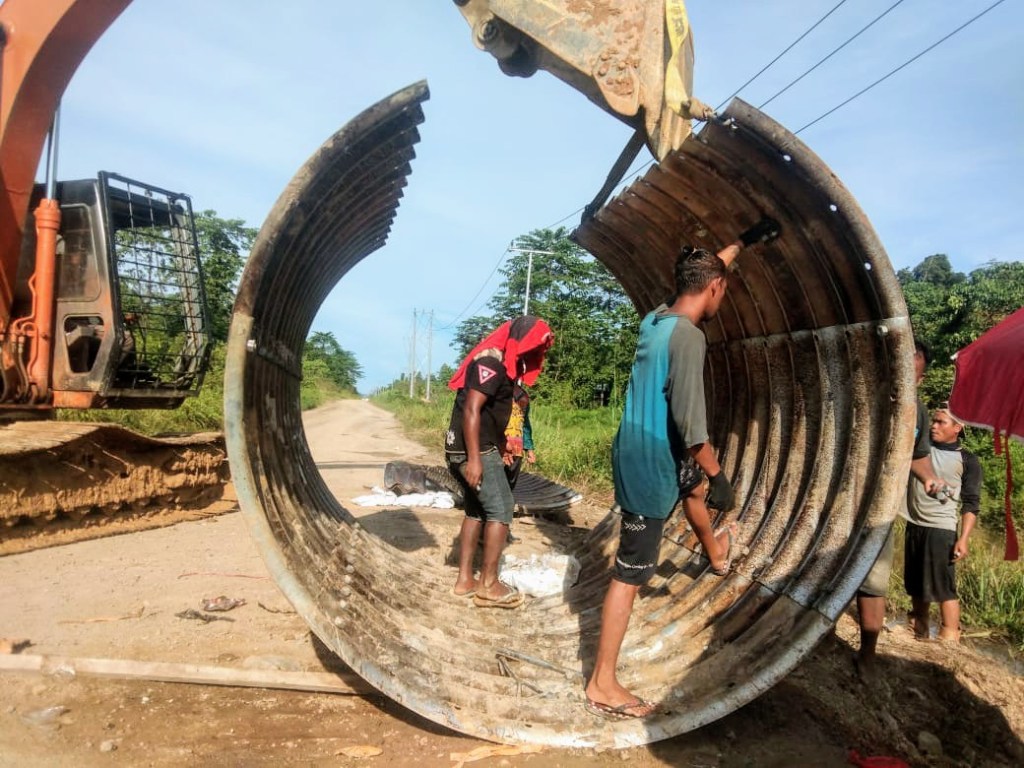

Video instalasi memasang gorong gorong pipa baja bergelombang multi plate pipe/mpp di site



Pabrik pipa baja bergelombang (corrugated steel pipe/csp) kami beralamat di Jl. Terusan Cikuda, Kelurahan Bojong Nangka, Kecamatan Gunung Putri, Kabupaten Bogor.

Kami dapat memberikan surat dukungan pabrikan gorong gorong pipa armco dan multi plate untuk lelang pengadaan gorong gorong baja galvanis pipa armco/nestable flange dan multi plate pipe. Untuk mendapatkan brosur spesifikasi teknis, gambar detail dimensi ukuran dan harga gorong gorong pipa baja bergelombang armco dan multi plate bisa mengirimkan pertanyaan produk dan harga dengan klik tombol amplop atau whatsapp.
